Замена задних камер Samsung Galaxy S24 Plus

Дайте аккумулятору телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет собой потенциальную опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить питание», чтобы отключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную панель, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Сильным равномерным усилием потяните присоску вверх, чтобы образовался зазор между крышкой и рамкой.

Если сложно создать зазор, примените дополнительный нагрев, чтобы сильнее размягчить клей. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Вставьте лезвие для вскрытия в зазор.

Проведите лезвием взад-вперёд вдоль правого края, чтобы отделить клей.

Оставьте лезвие вставленным рядом с нижним правым углом, чтобы клей не закрылся повторно.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы отделить клей.

Вставьте второе лезвие в нижнем правом углу.

Проведите лезвием к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не закрылся повторно.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третье лезвие в нижнем левом углу.

Проведите лезвие к верхнему левому углу, чтобы отделить клей.

Оставьте лезвие рядом с верхним левым углом, чтобы клей не закрылся повторно.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвёртое лезвие в верхнем левом углу.

Проведите лезвие к верхнему правому углу, чтобы отделить клей.

Оставьте лезвие рядом с верхним правым углом, чтобы клей не закрылся повторно.

Вокруг микрофона на задней панели, чуть выше вспышки, находится квадратный участок клея.

Совместите кончик лезвия с расположением вспышки.

Просуньте лезвие под верхнюю часть задней крышки, пока не почувствуете, что оно зацепляется за клей.

Продолжайте сдвигать лезвие в направлении основания телефона, слегка приподнимая крышку, пока она полностью не освободится от клея.

Возьмите и снимите заднюю крышку.

Если задняя крышка не снимается легко, используйте лезвие, чтобы отделить любые участки клея, которые могли снова схватиться.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Сохранение влагозащиты после ремонта будет зависеть от того, насколько качественно вы заново нанесёте клей для задней крышки, но устройство потеряет свой класс защиты IP.

Удалите все остатки клея с задней крышки и телефона с помощью пинцета или пальцев. При затруднениях для удаления клея используйте нагрев или изопропиловый спирт (90% и более) и кофейный фильтр или безворсовую ткань.

Если вы используете клей, вырезанный по индивидуальным размерам, следуйте этому руководству.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъем катушки беспроводной зарядки от материнской платы.

На плате рядом с каждым прижимным разъемом напечатана стрелка, указывающая рекомендуемое место поддевания.

Для повторного подключения прижимных разъемов аккуратно совместите разъем с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой засунуть разъем на место. Если возникают сложности, перенесите его и попробуйте снова.

Используйте крестообразную отвертку, чтобы выкрутить тринадцать винтов длиной 3.5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов, фиксирующих катушку беспроводной зарядки

Семь винтов, фиксирующих динамик

Вставьте острие лопатки в выемку в верхнем левом углу динамика, отмеченную стрелкой.

Подденьте, чтобы отщелкнуть динамик от корпуса.

Поднимите динамик от корпуса пальцами.

Снимите катушку беспроводной зарядки и динамик с корпуса.

При сборке нажмите по краям динамика, чтобы зафиксировать его в корпусе, перед повторной установкой винтов.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъем аккумулятора.

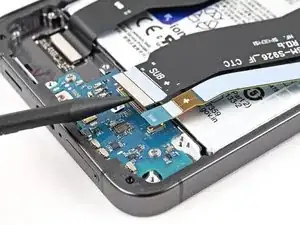

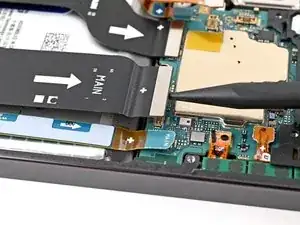

Используйте лопатку, чтобы поддеть и отсоединить оба прижимных разъема кабелей соединения от дочерней платы.

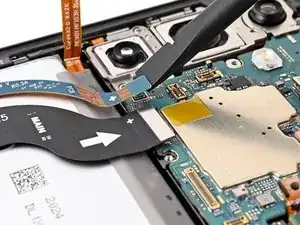

Используйте лопатку, чтобы поддеть и отсоединить оба прижимных разъема кабелей соединения от материнской платы.

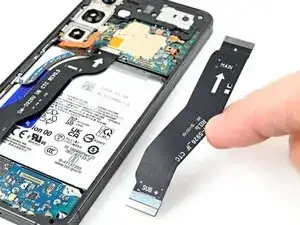

Возьмите и извлеките кабели соединения из телефона.

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъем динамика разговорного динамика.

Используйте крестообразную отвертку, чтобы выкрутить пять винтов длиной 3.5 мм, фиксирующих разговорный динамик.

Вставьте плоский конец лопатки между нижним краем разговорного динамика и металлической пластиной на материнской плате.

Поверните лопатку, чтобы отщелкнуть разговорный динамик от корпуса и извлеките его.

При сборке сначала вставьте верхний край разговорного динамика в корпус, затем нажмите и защелкните его на место.

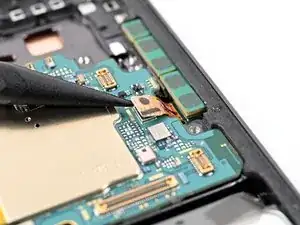

Вставьте наконечник лопатки под верхний левый угол прижимного разъема верхней антенны.

Не вставляйте лопатку в другие места, чтобы не повредить поверхностно‑монтируемые компоненты.

Подденьте и отсоедините прижимной разъем верхней антенны от материнской платы

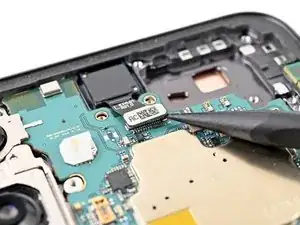

Вставьте наконечник лопатки под нижний правый угол прижимного разъема фронтальной камеры.

Не вставляйте лопатку в другие места, чтобы не повредить поверхностно‑монтируемые компоненты.

Подденьте и отсоедините прижимной разъем фронтальной камеры от материнской платы.

Используйте лопатку, чтобы поддеть и отсоединить прижимные разъемы шлейфа дисплея и нижней антенны от материнской платы.

Используйте крестообразную отвертку, чтобы выкрутить два винта длиной 3.5 мм, фиксирующих материнскую плату.

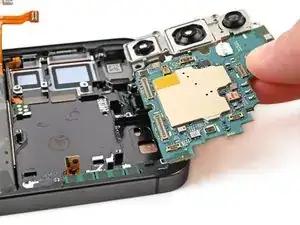

Вставьте плоский конец лопатки между верхним краем материнской платы и рамой телефона, в вырезе для разговорного динамика.

Подпирая рамой, приподнимите материнскую плату из ее разъема и извлеките ее.

При сборке убедитесь, что все кабели убраны с пути перед установкой материнской платы обратно в корпус.

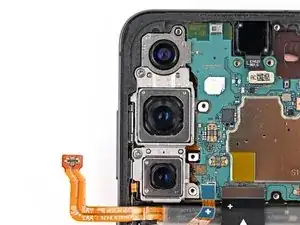

Три тыльные камеры вставлены друг в друга и должны быть сняты в следующем порядке: ультраширокоугольная, основная, телефото.

Переверните материнскую плату, чтобы открыть прижимные разъемы тыльных камер.

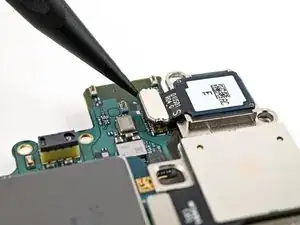

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъем ультраширокоугольной камеры.

Ультраширокоугольная камера — верхняя камера при установке.

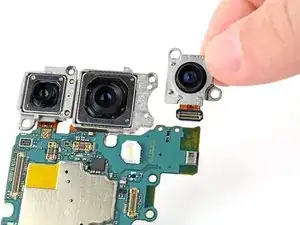

Широкоугольная камера закреплена на материнской плате двумя металлическими штифтами.

Вытяните штифты широкой камеры из их отверстий в материнской плате, чтобы снять её.

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём основной камеры.

Основная камера находится посередине.

Поднимите основную камеру с материнской платы и снимите её.

Используйте лопатку, чтобы поддеть и отсоединить нажимной разъём телефото-камеры.

Телефото-камера — нижняя камера при установке.

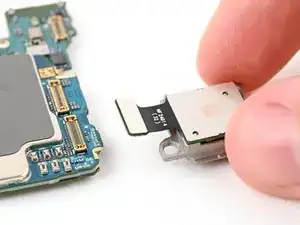

Поднимите телефото-камеру с материнской платы и снимите её.

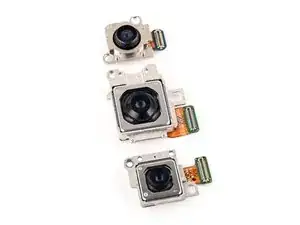

При сборке устанавливайте задние камеры в следующем порядке, чтобы они правильно защёлкнулись друг в друга:

Телефото (маленькая камера с металлической задней частью)

Основная (большая камера с металлической задней частью)

Широкоугольная (пластиковая задняя часть)

У вас остались только задние камеры для замены.
