Снятие задних камер
Предварительное руководство по снятию задних камер на Samsung Galaxy S24 Ultra.
Шаг 1

Разрядите аккумулятор телефона до уровня ниже 25%, поскольку заряженный литий-ионный аккумулятор представляет собой потенциальную опасность. Если аккумулятор раздут, соблюдайте соответствующие меры предосторожности.

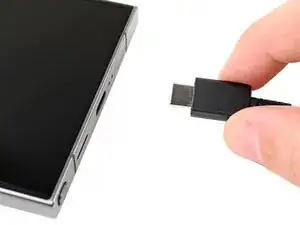

Отключите все кабели от телефона.

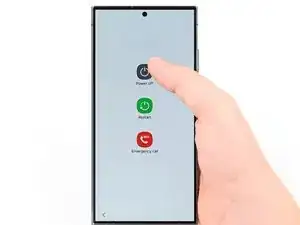

Удерживайте кнопку питания и кнопку уменьшения громкости, затем выберите «Выключить», чтобы выключить телефон.
Шаг 2

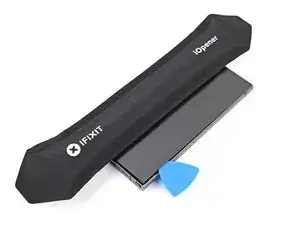

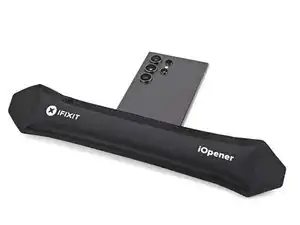

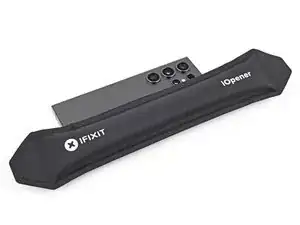

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.
Вместо этого можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от высокой температуры.
Шаг 3

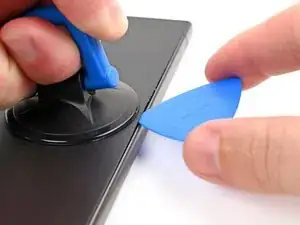

Установите присоску на заднюю крышку как можно ближе к центру правого края.
Тяните присоску вверх с сильным и ровным усилием, чтобы образовать зазор между крышкой и рамкой.
Если возникают трудности с образованием зазора, добавьте больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкции по использованию iOpener, чтобы избежать перегрева.

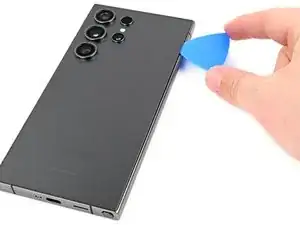

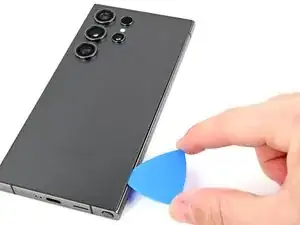

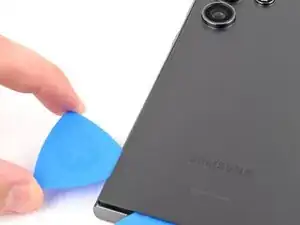

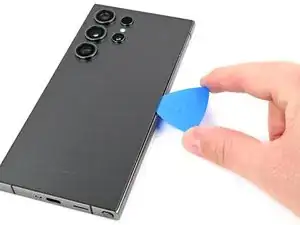

Вставьте инструмент для вскрытия в зазор.
Шаг 4


Перемещайте инструмент туда-сюда вдоль правого края, чтобы отделить клей.
Оставьте инструмент вставленным в нижнем правом углу, чтобы клей не склеился повторно.
Шаг 6

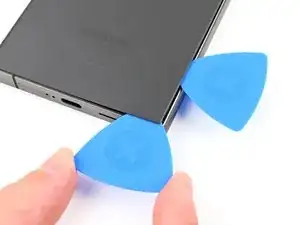

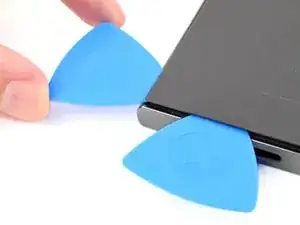

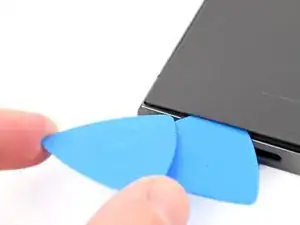

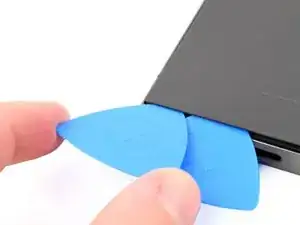

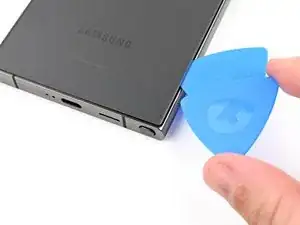

Вставьте второй инструмент для вскрытия рядом с первым, в нижней части правого края.

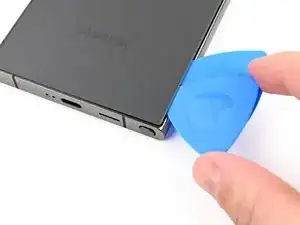

Плавно проводите инструментом вокруг нижнего правого угла, чтобы отделить клей.
Шаг 7

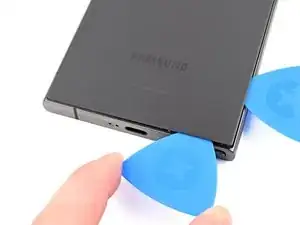

Перемещайте инструмент вдоль нижнего края, чтобы отделить клей.
Оставьте инструмент вставленным в нижнем левом углу, чтобы клей не склеился повторно.
Шаг 9

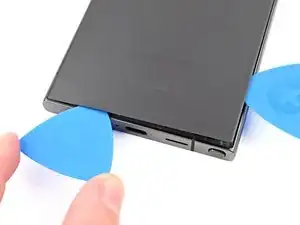

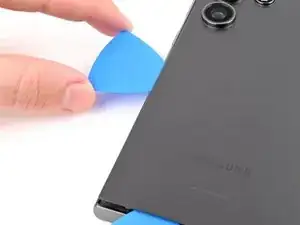

Вставьте третий инструмент для вскрытия рядом со вторым, в левой части нижнего края.
Плавно проводите инструментом вокруг нижнего левого угла, чтобы отделить клей.
Шаг 10

Перемещайте инструмент вдоль левого края, чтобы отделить клей, остановитесь перед достижением кнопки включения.
Не вставляйте инструмент более чем на 4 мм, чтобы не повредить антенну.
Оставьте инструмент вставленным около кнопки включения, чтобы клей не склеился повторно.
Шаг 12


Вставьте инструмент для вскрытия в зазор в верхней части правого края.
Плавно проводите инструментом вокруг верхнего правого угла, чтобы отделить клей.
Шаг 13

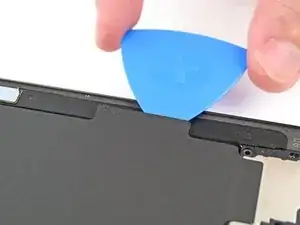

Перемещайте инструмент вдоль верхнего края, чтобы отделить клей.
Не вставляйте инструмент более чем на 4 мм, чтобы не повредить датчики или камеру в верхней части.
Шаг 14

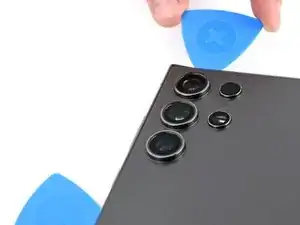

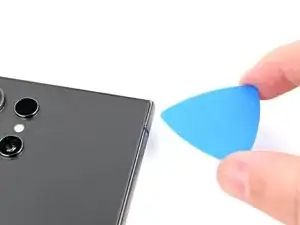

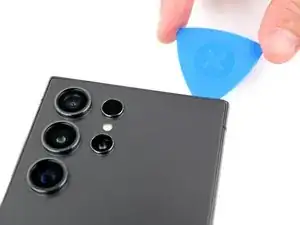

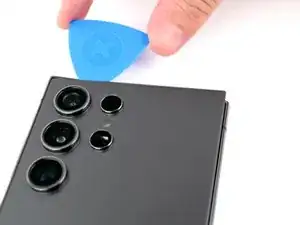

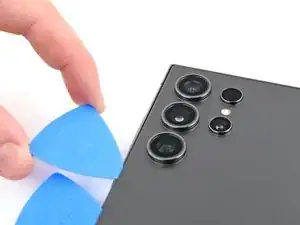

Проведите инструментом вокруг верхнего левого угла и вниз по левому краю, чтобы отделить оставшийся клей.
Не вставляйте инструмент более чем на 4 мм, чтобы не повредить камеры.
Шаг 15

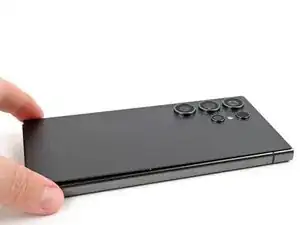

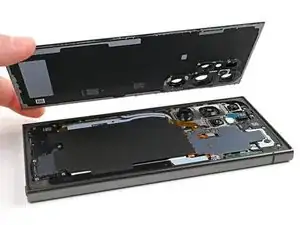

Схватите и снимите заднюю крышку.
Если крышка по-прежнему прилипает к рамке, проведите инструментом по краям, чтобы отделить клей, который мог снова склеиться.
При сборке:
На этом этапе рекомендуется включить телефон и проверить все функции перед окончательной сборкой. Убедитесь, что перед продолжением работы телефон полностью выключен.
Удалите остатки клея пинцетом или пальцами. При необходимости нагрейте, чтобы легче было отделить клей.
Если используются индивидуально вырезанные уплотнители, следуйте этой инструкции.
Если используется двухсторонний скотч, следуйте этой инструкции.
Шаг 16

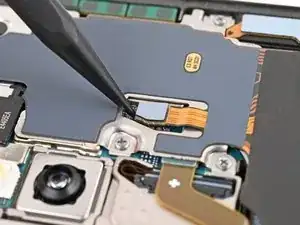

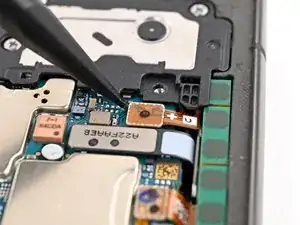

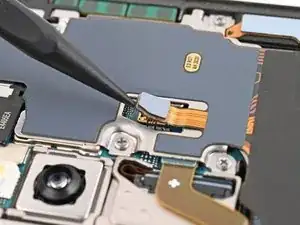

С помощью лопатки подденьте и отсоедините разъём шлейфа катушки беспроводной зарядки, используя давление.
На плате рядом с каждым разъёмом, соединённым давлением, нанесена стрелка, указывающая рекомендуемое место поддевания. Поддевайте разъёмы только в этом месте, чтобы не повредить компоненты, установленные на поверхности платы.
Чтобы снова подключить разъёмы, аккуратно совместите разъём с гнездом и нажмите пальцем — сначала на одну сторону, затем на другую — до характерного щелчка. Не пытайтесь с силой вставить разъём. Если возникнут трудности, переустановите его и повторите попытку.
Шаг 17

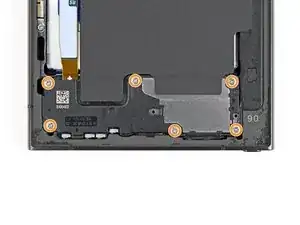

Отверните Phillips-отвёрткой десять винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и динамик:
Четыре винта крепления катушки беспроводной зарядки
Шесть винтов крепления динамика
Шаг 18

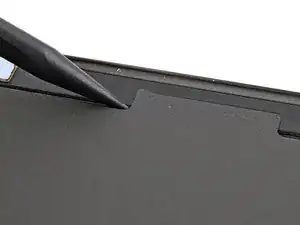

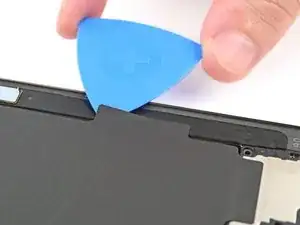

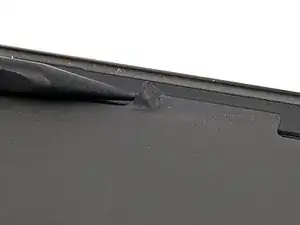

С помощью лопатки аккуратно подденьте уголок язычка катушки беспроводной зарядки, приклеенного к правому краю рамки.
Шаг 19

Используйте разделительный инструмент, чтобы отделить язычок от рамки.
Шаг 20

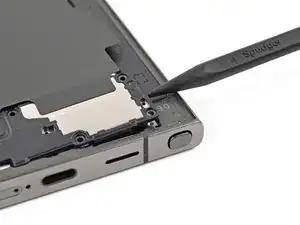

Вставьте конец лопатки в зазор между правым краем динамика и рамкой.
На динамике выбита стрелка, указывающая рекомендуемое место поддевания.
Подденьте динамик, чтобы отсоединить его от рамки.
Шаг 21

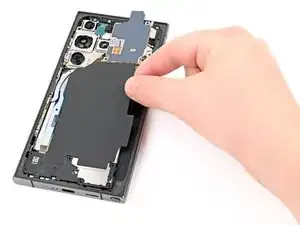

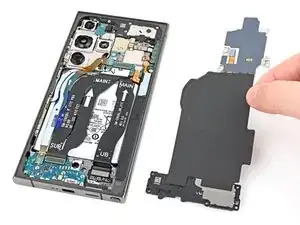

Извлеките катушку беспроводной зарядки и динамик из рамки.
При сборке защёлкните динамик обратно в рамку, нажав на его края, прежде чем закручивать винты.
Шаг 22

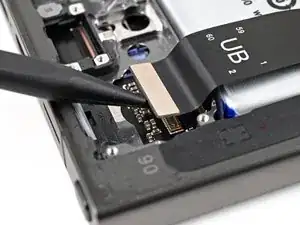

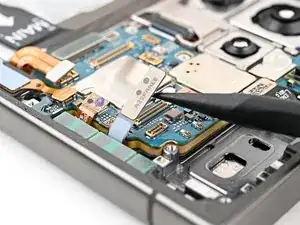

С помощью лопатки подденьте и отсоедините разъём шлейфа аккумулятора, используя давление.
Шаг 23

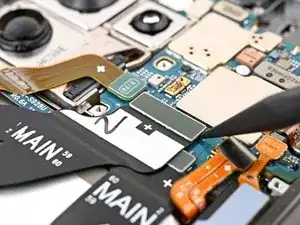

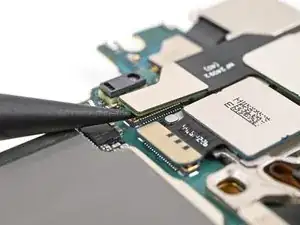

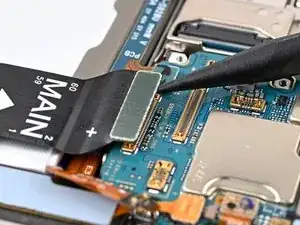

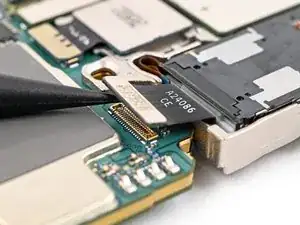

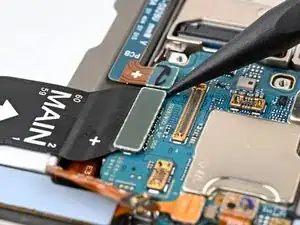

С помощью лопатки подденьте и отсоедините оба разъёма шлейфа межплатной связи от материнской платы.
Шаг 24

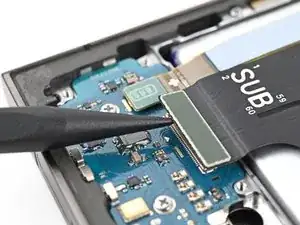

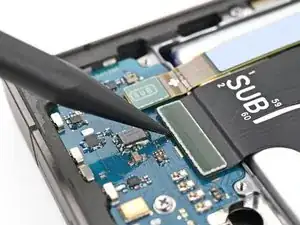

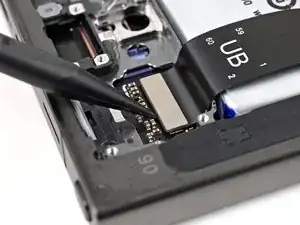

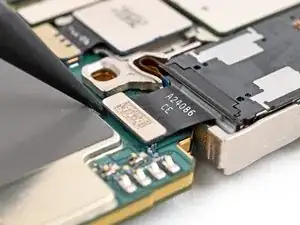

С помощью лопатки подденьте и отсоедините оба разъёма шлейфа межплатной связи от дочерней платы.
Шаг 25

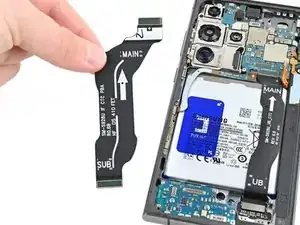

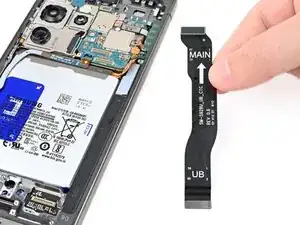

Вытяните и извлеките шлейфы межплатной связи из телефона.
Шаг 26

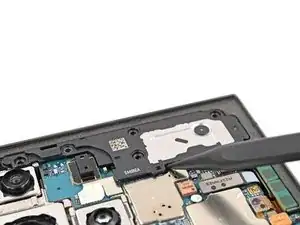

С помощью лопатки подденьте и отсоедините разъём шлейфа динамика для разговора, используя давление.
Шаг 27

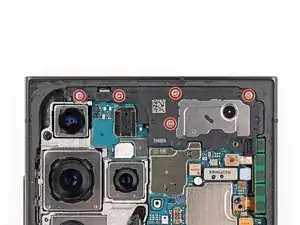

Отверните Phillips-отвёрткой пять винтов длиной 3,5 мм, крепящих динамик для разговора.
Шаг 28

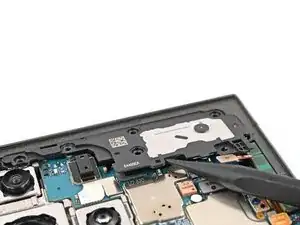

Вставьте острый конец лопатки под нижний край динамика для разговора, под гравировкой со стрелкой.

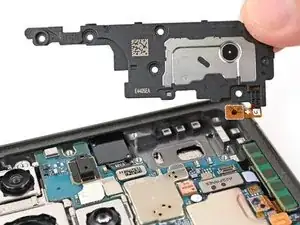

Подденьте лопаткой, чтобы отсоединить динамик, после чего извлеките его.
При сборке сначала вставьте верхний край динамика для разговора в рамку, затем нажмите и защёлкните его на место.
Шаг 29

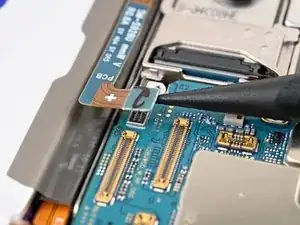

С помощью лопатки подденьте и отсоедините разъём шлейфа дисплея, используя давление, от материнской платы.
Шаг 30


С помощью лопатки подденьте и отсоедините разъём шлейфа дисплея, используя давление, от дочерней платы.
Извлеките шлейф дисплея.
Шаг 31

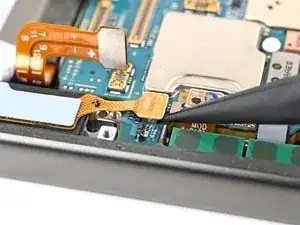

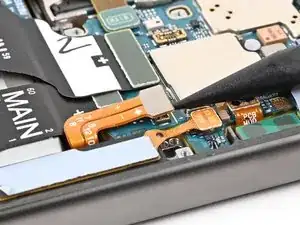

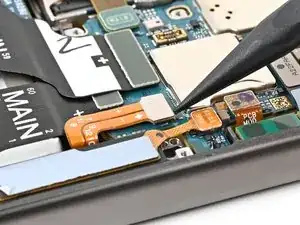

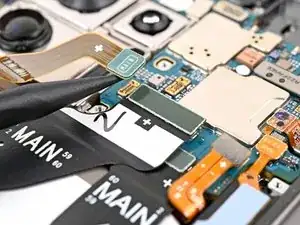

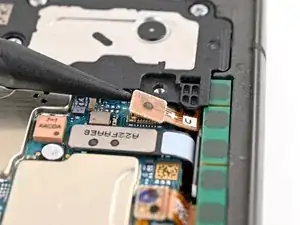

С помощью лопатки подденьте и отсоедините разъём шлейфа нижней антенны, используя давление, от материнской платы.
Шаг 32

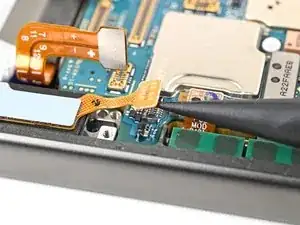

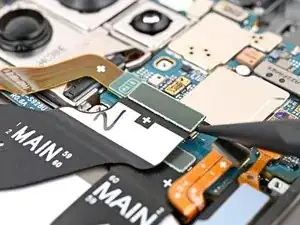

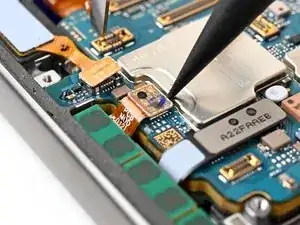

С помощью лопатки подденьте и отсоедините разъём шлейфа порта стилуса, используя давление, от материнской платы.
Шаг 33

С помощью лопатки подденьте и отсоедините разъём шлейфа верхней антенны, используя давление, от материнской платы.
Шаг 34

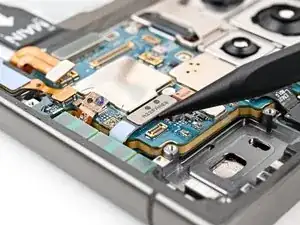

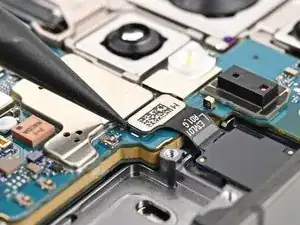

С помощью лопатки подденьте и отсоедините разъём шлейфа сканера отпечатков пальцев, используя давление, от материнской платы.
Шаг 35

С помощью лопатки подденьте и отсоедините разъём шлейфа передней камеры, используя давление, от материнской платы.
Шаг 36

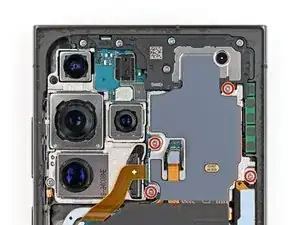

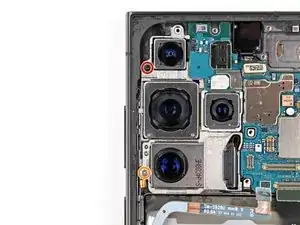

Отверните Phillips-отвёрткой два винта, крепящих материнскую плату:
Один 4,0-мм винт слева от верхней камеры.
Один 3,5-мм винт слева от нижней камеры.
Шаг 37

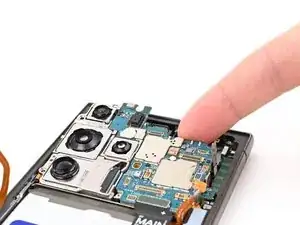

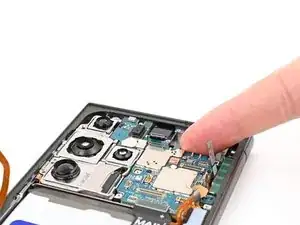

Используйте палец или лопатку, чтобы поднять верхнюю часть материнской платы.
Извлеките материнскую плату.
Следите, чтобы не зацепиться за свободные кабели.
При сборке убедитесь, что все контактные разъёмы находятся над материнской платой при её установке.
Шаг 38

Переверните материнскую плату, чтобы открыть разъёмы соединения задней камеры.

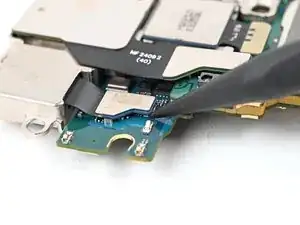

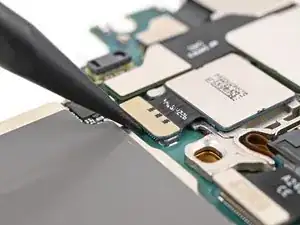

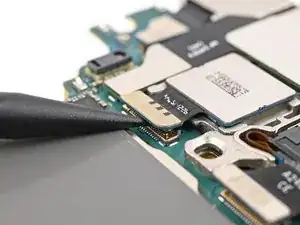

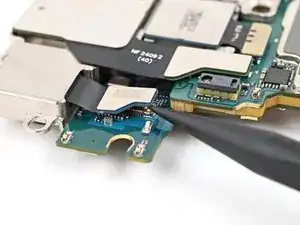

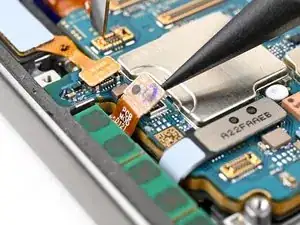

Используйте лопатку, чтобы поддеть и отключить разъём основной телеобъективной камеры.
Шаг 39

Используйте лопатку, чтобы поддеть и отключить разъём вторичной телеобъективной камеры.
Шаг 40

Используйте лопатку, чтобы поддеть и отключить разъём основной камеры.
Шаг 41

Используйте лопатку, чтобы поддеть и отключить разъём сверхширокоугольной камеры.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
