Замена кнопки «Домой» iPhone 4

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Задняя крышка iPhone 4 может быть закреплена либо двумя винтами Phillips #000, либо пятьюгранными винтами Apple (Pentalobe) (второе изображение). Проверьте, какие винты установлены, и убедитесь, что у вас есть подходящая отвёртка для их снятия.

Удалите два 3,6 мм винта Pentalobe или Phillips #000 рядом с разъёмом док-станции.

Убедитесь, что отвёртка правильно посажена при выкручивании Pentalobe-винтов — их очень легко сорвать.

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сместится примерно на 2 мм.

Защипните заднюю панель пальцами и приподнимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Осторожно, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно удалите защитную пластиковую плёнку с внутренней стороны объектива камеры и плёнку с большой чёрной области рядом с объективом.

Удалите один 2,5 мм винт Phillips, фиксирующий разъём аккумулятора на плате.

На некоторых устройствах может быть два винта, один из которых удерживает контактную подушку, расположенную над винтом, отмеченным красным на фото.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Подденьте сверху и снизу скобы разъёма — по бокам не так много выступа, и вы можете повредить разъём.

Будьте очень осторожны и подденьте только разъём аккумулятора, а не гнездо на плате. Если вы подднёте гнездо платы, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую антенный разъём.

Используйте прозрачную пластиковую вытачку, чтобы осторожно поднять аккумулятор и вынуть его из iPhone.

Если вкладка порвётся до того, как аккумулятор освободится, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите около минуты, чтобы раствор ослабил клей. Осторожно подденьте аккумуляторный край лопаткой, чтобы освободить клей.

Поддёмы в других местах могут привести к повреждениям. Не пытайтесь силой выдрать аккумулятор. При необходимости добавьте ещё несколько капель спирта, чтобы сильнее ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Если ваша запасная батарея была в пластиковой оболочке, снимите её перед установкой, потянув в сторону от ленты.

Перед повторным подключением разъёма аккумулятора убедитесь, что контактная скоба (показана красным) правильно расположена рядом с разъёмом аккумулятора.

Перед сборкой очистите контактные металлические точки от жира с помощью обезжиривателя, например Windex. Масла с пальцев могут вызывать проблемы с беспроводной связью.

После сборки выполните жёсткую перезагрузку. Это может предотвратить ряд проблем и упростить поиск неисправностей.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её держатель.

Для этого может потребоваться значительное усилие.

Удалите SIM-карту и её держатель.

Удалите следующие два винта:

Один 1,2 мм Phillips

Один 1,6 мм Phillips

Снимите тонкую стальную крышку кабеля док-коннектора с iPhone.

Перед сборкой очистите все контактные металлические точки на крышке кабеля док-коннектора обезжиривателем, например Windex. Масла на пальцах могут вызывать помехи беспроводной связи.

Используйте инструмент для открытия iPod, чтобы аккуратно приподнять разъём кабеля дока с платы с обоих коротких концов разъёма.

Осторожно отслойте ленточный кабель дока от платы и от нижнего кожуха динамика.

Не прикладывайте избыточную силу при отслоении ленточного кабеля дока от платы. Это может разорвать кабель.

Используйте пластиковый инструмент для открытия, чтобы приподнять нижний антенный разъём из его гнезда на плате.

Удалите 1,9 мм винт Phillips, крепящий нижнюю часть платы к внутреннему корпусу.

Удалите следующие пять винтов, крепящих антенну Wi‑Fi к логической плате:

Один винт Phillips 2,3 мм

Два винта Phillips 1,6 мм

Один винт Phillips 1,4 мм

Один винт Phillips 4,8 мм

При сборке начните с возврата винта Phillips 4,8 мм, затем 2,3 мм. Это необходимо, чтобы избежать путаницы и не вывести из строя ЖК‑дисплей и дигитайзер.

Также убедитесь, что длинный винт Phillips 4,8 мм установлен правильно при сборке. Он служит заземлением для антенны Wi‑Fi и часто является причиной плохого приёма Wi‑Fi после сборки.

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять верхний край антенны Wi‑Fi от логической платы.

Используйте кончик лопатки, чтобы отвести удерживающие клипсы антенны Wi‑Fi от внутренней рамки.

Снимите антенну Wi‑Fi с iPhone. Убедитесь, что вы не потеряли металлические клипсы на верхней крышке, где крепится винт 4,8 мм, или сам винт 4,8 мм. Это основная причина аномальной работы Wi‑Fi после сборки.

Перед сборкой обязательно очистите все металлические контактные точки на крышке разъёма обезжиривателем, например Windex. Масла с ваших пальцев могут вызывать помехи в работе беспроводной связи. Не очищайте сами разъёмы Windex.

Используйте инструмент для вскрытия iPod, чтобы аккуратно приподнять разъём задней камеры с его гнезда на логической плате.

Снимите заднюю камеру.

Удалите маленькую круговую белую наклейку (гарантийную наклейку и индикатор попадания влаги), закрывающую винт возле язычка для вытягивания аккумулятора.

Удалите винт Phillips 2,4 мм, который был скрыт под наклейкой.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно приподнять и вынуть из их гнезд на логической плате следующие разъёмы:

Кабель дигитайзера (поддеть снизу)

Кабель ЖК‑дисплея (поддеть снизу)

Кабель разъёма наушников/кнопок громкости (поддеть сверху)

Кабель верхнего микрофона/кнопки сна (поддеть сверху)

Кабель фронтальной камеры (поддеть сверху)

Удалите стойковый винт 4,8 мм рядом с разъёмом наушников.

Стойковые винты лучше всего удалять с помощью отвёртки или биты для стойковых винтов.

В крайнем случае можно использовать небольшую плоскую отвёртку — но действуйте очень осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

При сборке это стойковое крепление задаёт высоту экрана‑экранирующего щита Wi‑Fi, снятого на шаге 13. Если винт не затянут, щит будет выступать выше плоскости рамки и задняя крышка не сойдётся на шаге 2. Щит должен быть заподлицо с разъёмом наушников.

При сборке материнской платы убедитесь, что её край располагается под отмеченной стойкой, иначе винты не войдут.

При сборке убедитесь, что небольшой резиновый проставочный элемент, прикреплённый к верхней части материнской платы, на месте.

Без этой детали материнская плата может повредить расположенные вокруг неё лент‑кабели.

Аккуратно выньте логическую плату из iPhone, следя за тем, чтобы какие‑либо кабели не застряли.

Будьте осторожны, не повредите маленький золотой контакт (отмечен красным, вверху) — он очень хрупкий.

При сборке следите, чтобы нижний антенный кабель не оказался зажат под логической платой.

Удалите один винт Phillips 2,4 мм, крепящий корпус динамика к стороне внутренней рамки.

Снимите корпус динамика с iPhone.

Перед повторным креплением корпуса динамика к внутренней рамке убедитесь, что четыре маленькие EMI‑лепестка расположены под кромкой рамки ЖК‑экрана.

Перед сборкой обязательно очистите все металлические контактные точки между EMI‑лепестками и внутренней рамкой, а также латунную точку крепления винта обезжиривателем, например Windex. Масла с ваших пальцев могут вызывать помехи в работе беспроводной связи.

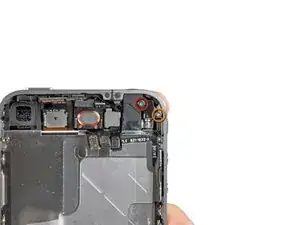

Удалите следующие два винта, крепящие вибромотор к внутренней рамке:

Один винт Phillips 6 мм

Один винт Phillips 1,4 мм

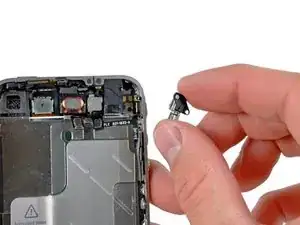

Снимите вибромотор с iPhone.

Удалите винт Phillips 1,5 мм, фиксирующий переднюю панель возле разъёма наушников.

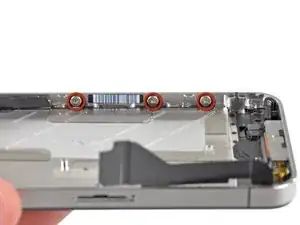

Удалите три винта с большой головкой Phillips 1,5 мм вдоль стороны iPhone с кнопками громкости.

Сохраняйте шайбы под каждым из винтов.

Подсказка: Это может быть сложно, но также возможно слегка ослабить винты с большой головкой 1,5 мм, не снимая и не возвращая комплект «винт‑шайба».

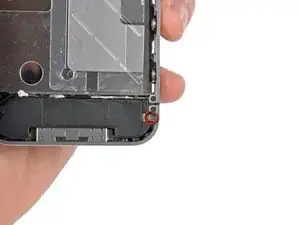

Удалите винт Phillips 1,5 мм рядом с нижним микрофоном.

Удалите винт Phillips 1,5 мм рядом с ленточным кабелем док‑коннектора.

Удалите три винта с большой головкой Phillips 1,5 мм вдоль стороны iPhone с лотком SIM‑карты.

Сохраняйте шайбы под каждым из винтов.

Подсказка: Это может быть сложно, но также возможно слегка ослабить винты с большой головкой 1,5 мм, не снимая и не возвращая комплект «винт‑шайба».

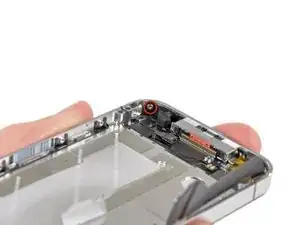

Удалите винт с маленькой головкой Phillips 1,5 мм возле задней камеры (ранее снят).

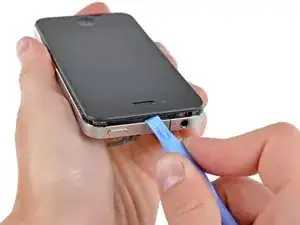

Осторожно вставьте край инструмента для вскрытия iPod между резиновым ободком вокруг передней стеклянной панели и стальной внутренней рамой.

Не пытайтесь вставить инструмент между стеклом и резиновым ободком.

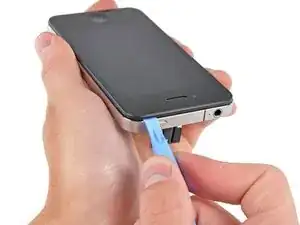

Аккуратно подденьте верхний край сборки передней панели, отодвигая её от стальной внутренней рамы.

Медленно и аккуратно приподнимите верхний край сборки передней панели, отводя её от стальной внутренней рамы.

Продолжайте поворачивать сборку передней панели от стальной внутренней рамы, пока она постепенно не начнёт отрываться от клея, нанесённого под областью кнопки «домой».

Возможно будет удобнее вставить лопатку сверху и пройти ей по краям, аккуратно раздвигая по мере продвижения.

Осторожно отведите нижний край сборки передней панели от стальной внутренней рамы.

Будьте осторожны: если кнопка «домой» прилипнет к передней панели, вы можете порвать кабель кнопки «домой».

Не отрывайте переднее стекло полностью от рамки. Это может повредить кабель дигитайзера.

Если стекло треснуло (а скорее всего так и есть, раз вы его меняете), при снятии панель может согнуться, выбивая мелкие осколки стекла. Перед выполнением этого шага заклейте переднюю часть прозрачной лентой, а само снятие выполняйте над мусорным ведром. Также рекомендуется защитить глаза.

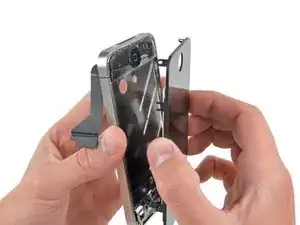

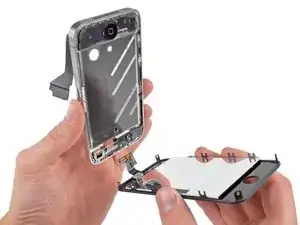

Протяните кабели дигитайзера и дисплея через стальную внутреннюю раму и извлеките дисплей из iPhone.

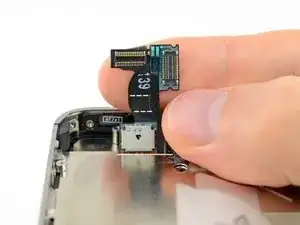

При повторной установке дисплея аккуратно расправьте кабели дигитайзера и LCD и проденьте их через вырез в стальной рамке. На этой фотографии показана некорректная установка сборки дисплея с перегибом в кабеле дигитайзера.

При правильной установке передней панели оба кабеля — LCD и дигитайзера — должны располагаться рядом друг с другом и иметь одинаковую длину, как показано на второй фотографии.

Если кабель дигитайзера установлен неправильно, он не достанет до своего разъёма на плате. Не пытайтесь протягивать его силой, иначе он порвётся. Снимите сборку дисплея, распрямите кабель и проденьте его полностью, как показано.

При сборке не прикасайтесь к металлической области в основании кабеля данных LCD, так как это может вызвать проблемы с дисплеем. Если вы случайно коснётесь её, аккуратно очистите спиртовой салфеткой перед продолжением.

Используйте край инструмента для вскрытия iPod или ноготь, чтобы приподнять фиксатор ленточного кабеля кнопки «домой».

Убедитесь, что вы поддеваете фиксатор кабеля, а не сам разъём.

С помощью пинцета аккуратно вытяните ленточный кабель кнопки «домой» из его разъёма.

Не чрезмерно натягивайте ленточный кабель кнопки «домой», он очень тонкий и хрупкий. Также осторожно обращайтесь с двумя маленькими электронными элементами на ленточном кабеле — их легко повредить пинцетом.

Протяните ленточный кабель кнопки «домой» через внутренний корпус и извлеките кнопку «домой» из iPhone.

При установке новой детали на кнопке «домой» может быть защитная пластиковая пленка. Её можно удалить лопаткой или ногтем.
