Замена разъёма наушников и кабеля управления громкостью iPhone 4

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор при случайном проколе может загореться и/или взорваться.

Выключите iPhone перед началом разборки.

Задняя панель iPhone 4 может иметь либо два винта Phillips #000, либо 5-точечные винты "Pentalobe" Apple (второе изображение). Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвёртка для их снятия.

Снимите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с док-коннектором.

Убедитесь, что отвёртка хорошо посажена при выкручивании винтов Pentalobe, их очень легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и приподнимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно снимите защитную пластиковую плёнку с внутренней стороны объектива камеры и плёнку с большой чёрной области рядом с объективом.

Удалите один винт Phillips длиной 2,5 мм, фиксирующий разъём аккумулятора на логической плате.

У некоторых устройств может быть два винта, один из которых прижимает контактную площадку, расположенную выше винта, отмеченного красным на фото.

Используйте пластиковый инструмент для открытия, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из гнезда на логической плате.

Подденьте сверху и снизу от скобы разъёма — по бокам выступа не так много, и вы можете повредить разъём.

Будьте крайне осторожны и поднимайте только разъём аккумулятора, а не гнездо на логической плате. Если поддевать гнездо, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую антенное соединение.

Используйте прозрачную пластиковую тяговую петлю, чтобы аккуратно вынуть аккумулятор из iPhone.

Если петля порвётся до освобождения аккумулятора, капните несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край аккумулятора. Подождите около минуты, чтобы спирт ослабил клей. Аккуратно подденьте лопастью под петлю аккумулятора, чтобы освободить клей.

Поддёргивание в других местах может вызвать повреждения. Не пытайтесь резко отпрянуть аккумулятор. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если внутри телефона осталось какое-либо спиртовое средство, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Если ваш запасной аккумулятор был в пластиковом чехле, снимите его перед установкой, потянув от ленточного кабеля.

Перед повторным подключением разъёма аккумулятора убедитесь, что контактная скоба (показана красным) правильно расположена рядом с разъёмом аккумулятора.

Перед сборкой очистите металлические контакты с помощью обезжиривателя, например Windex. Масла с ваших пальцев могут вызывать проблемы с беспроводной связью.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить отладку.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её держатель.

Для этого может потребоваться значительное усилие.

Извлеките SIM-карту и её держатель.

Снимите следующие два винта:

Один Phillips 1,2 мм

Один Phillips 1,6 мм

Снимите тонкую стальную крышку кабеля док-коннектора с iPhone.

Перед сборкой обязательно очистите все металлоконтактные поверхности крышки кабеля док-коннектора обезжиривателем, например Windex. Масла на ваших пальцах могут вызывать проблемы с беспроводной связью.

Используйте инструмент для открытия iPod, чтобы аккуратно поддеть разъём кабеля док-коннектора и приподнять его с логической платы с обеих коротких сторон разъёма.

Осторожно отлейте ленточный кабель док-коннектора с логической платы и корпуса нижнего динамика.

Не применяйте чрезмерную силу при отлёживании ленточного кабеля док-коннектора от логической платы. Это может привести к разрыву кабеля.

Используйте пластиковый инструмент для открытия, чтобы поддеть нижний антенны разъём и приподнять его из гнезда на логической плате.

Удалите винт Phillips длиной 1,9 мм, фиксирующий нижнюю часть логической платы к внутреннему корпусу.

Снимите следующие пять винтов, фиксирующих беспроводную антенну к логической плате:

Один Phillips 2,3 мм

Два Phillips 1,6 мм

Один Phillips 1,4 мм

Один Phillips 4,8 мм

При повторной сборке начните с установки винта Phillips 4,8 мм, затем 2,3 мм. Это необходимо, чтобы избежать путаницы и не вывести из строя дисплей и сенсор.

Также убедитесь, что длинный винт 4,8 мм установлен правильно при сборке. Это заземление для Wi‑Fi антенны и часто является причиной плохого приёма Wi‑Fi после сборки.

Слегка приподнимите верхний край антенны Wi‑Fi от платы логики с помощью инструмента для вскрытия iPod.

С помощью острия лопатки отведите удерживающие клипсы антенны Wi‑Fi от внутренней рамки.

Снимите антенну Wi‑Fi с iPhone. Убедитесь, что вы не потеряли металлические клипсы на верхней части крышки, где крепится винт 4,8 мм, или сам винт 4,8 мм. Отсутствие этих деталей — основная причина ненормальной работы Wi‑Fi после сборки.

Перед сборкой тщательно очистите все контактные металлические точки на крышке разъёма обезжиривателем, например Windex. Масла с пальцев могут вызвать помехи беспроводной связи. Не очищайте сами разъёмы Windex.

Осторожно подденьте разъём камеры заднего вида от его гнезда на плате логики с помощью инструмента для вскрытия iPod.

Снимите камеру заднего вида.

Снимите небольшую круглую белую наклейку (гарантийную наклейку и индикатор влаги), закрывающую винт рядом с язычком для вытягивания батареи.

Удалите скрытый под наклейкой винт Phillips 2,4 мм.

Используйте край пластиковой лопатки, чтобы аккуратно поддеть и вынуть следующие разъёмы из их гнёзд на плате логики:

Кабель цифроанализатора (поддеть снизу)

Кабель ЖК‑экрана (поддеть снизу)

Кабель разъёма наушников/кнопок громкости (поддеть сверху)

Кабель верхнего микрофона/кнопки сна (поддеть сверху)

Кабель фронтальной камеры (поддеть сверху)

Удалите стоечный винт 4,8 мм рядом с разъёмом наушников.

Стоечные винты лучше всего удалять с помощью отвёртки или биты для стоечных винтов.

В крайнем случае можно использовать маленькую крестовую отвёртку — действуйте особенно осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

При сборке это стоечное крепление задаёт высоту экрана защитного щита Wi‑Fi, снятого в шаге 13. Если винт не затянут, щит будет выступать над плоскостью рамки и задняя крышка не встанет на место в шаге 2. Щит должен быть на одном уровне с разъёмом наушников.

При установке материнской платы убедитесь, что её край заходит под отмеченное стоечное крепление, иначе винты не встанут на свои места.

При сборке убедитесь, что маленькая резиновая прокладка, прикреплённая к верхней части материнской платы, установлена на своём месте.

Без этой детали материнская плата может повредить расположенные вокруг неё гибкие шлейфы.

Осторожно извлеките плату логики из iPhone, следя за тем, чтобы никакие кабели не застряли.

Будьте осторожны, не повредите маленький золотой отросток (отмечен красным, рядом с верхней частью) — он очень хрупкий.

При сборке не допускайте захлопывания нижнего антенного кабеля под платой логики.

Используйте край пластиковой лопатки, чтобы отжать тонкую стальную фиксацию фронтальной камеры с неё.

Снимите фиксатор фронтальной камеры.

При сборке разместите защёлки клипсы снаружи получающих металлических пазов.

Осторожно выньте фронтальную камеру из iPhone.

Для установки фиксатора фронтальной камеры может быть полезно использовать пинцет.

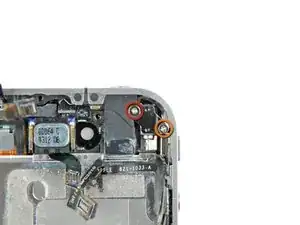

Удалите два винта, фиксирующие вибромотор в внутренней рамке:

Один винт Phillips 6 мм

Один винт Phillips 1,4 мм

Снимите вибромотор с внутреннего корпуса.

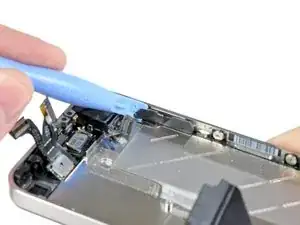

С помощью края пластиковой лопатки отклейте узкую полоску чёрной ленты с задней стороны кронштейна кнопки громкости.

Начинайте отклеивать ленту со стороны, ближайшей к верхней части телефона.

Осторожно удалите оставшийся фрагмент ленты с маленького участка гибкого кабеля возле внутренней части нижней кнопки громкости.

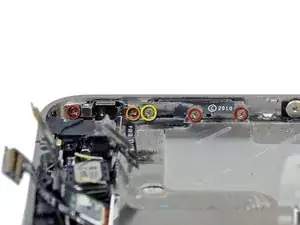

Удалите пять винтов Phillips, которые закрепляют кронштейны беззвучного переключателя и кнопок громкости на наружном корпусе.

Винт прямо под переключателем беззвучного режима короче остальных.

Левый винт, фиксирующий кронштейн регулировки громкости, длиннее остальных.

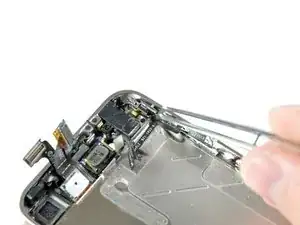

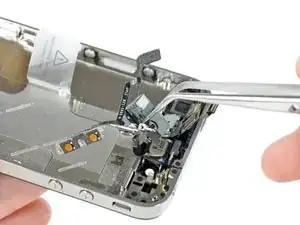

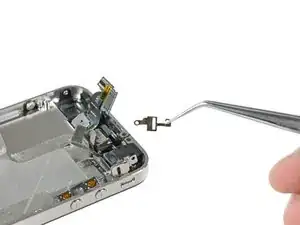

С помощью пинцета аккуратно вытащите переключатель беззвучного режима и его кронштейн из боковой стороны наружного корпуса.

Пока не пытайтесь полностью извлечь переключатель беззвучного режима.

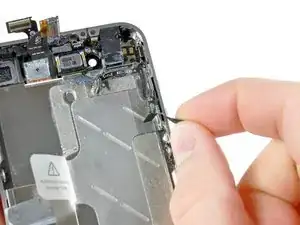

Зафиксируйте разъём наушников пинцетом и извлеките сборку из iPhone, стараясь не порвать тонкие гибкие кабели.

Если вы не заменяете сборку разъёма наушников на новую, пропустите этот шаг.

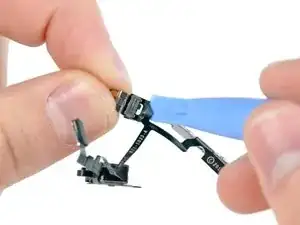

Используйте край пластиковой лопатки, чтобы отклеить электронную часть переключателя беззвучного режима от её металлического кронштейна.

Перенесите кронштейн на новый переключатель беззвучного режима.

Повторите эту процедуру, чтобы отклеить металлический кронштейн кнопок громкости от электронной части кнопок громкости.

Перенесите кронштейн кнопок громкости на новые кнопки громкости.
