Замена кабеля кнопки питания и регуляторов звука iPhone 5

Если стекло дисплея треснуло, приклейте его, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone так, чтобы вся лицевая поверхность была покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться в процессе ремонта.

Прежде чем продолжать, разрядите батарею iPhone до уровня ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe 3,6 мм рядом с разъемом Lightning.

На следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защелками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый открытчик между пластиковой рамкой и металлическим корпусом телефона, чтобы поддеть металлические защелки и вывести их из корпуса.

Если вы собираете телефон с отделившейся рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, разработанный нами, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левую или правую кромку вашего iPhone.

Расположите присоски ближе к нижнему краю iPhone непосредственно над кнопкой «Домой» — одну спереди, другую сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность вашего iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для создания более сцепляющей поверхности.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и снова выровняйте рычаги.

Вставьте медиатор (пластиковую лопатку) под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточный зазор, примените больше тепла к области и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Прикрепите присоску к экрану, прямо над кнопкой «Домой».

Убедитесь, что присоска полностью лежит на экране, чтобы обеспечить плотное прилегание.

Если вы открываете iPhone со треснувшим стеклом, аккуратно наклейте несколько полосок упаковочной ленты на переднюю панель и выдавите как можно больше пузырьков. Это даст присоске поверхность для захвата и уменьшит распространение осколков стекла.

Убедитесь, что присоска прочно прикреплена к блоку передней панели.

Держите iPhone рукой, прижмите его к рабочей поверхности, и потяните за присоску, чтобы слегка оторвать блок передней панели от заднего корпуса.

Действуйте медленно, применяя устойчивое и равномерное усилие. Экран подогнан плотнее, чем в большинстве устройств.

С помощью пластикового открывающего инструмента аккуратно подденьте задний корпус вниз, отводя его от экрана, пока вы тянете за присоску.

Блок передней панели прикреплен к заднему корпусу несколькими защелками, поэтому может понадобиться сочетание присоски и пластикового инструмента, чтобы освободить блок передней панели.

Продолжайте поддевать по периметру передней панели, отсоединяя защелки по левой и правой сторонам.

Не пытайтесь полностью снять блок передней панели с заднего корпуса, так как в верхней части iPhone всё ещё подключены несколько шлейфов.

После освобождения защелок внизу и по сторонам блока, оттяните нижнюю часть блока передней панели от заднего корпуса.

Откройте дисплей примерно на 90º и опирайте его о что-нибудь, чтобы он оставался приподнятым во время работы с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей на месте во время работы. Это предотвращает чрезмерное натяжение шлейфов дисплея.

Удалите следующие два винта, крепящие металлическую пластину разъема батареи к плате:

Один винт Phillips 1,8 мм

Один винт Phillips 1,6 мм

Снимите металлическую пластину разъема батареи с iPhone.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять разъём батареи от его гнезда на плате.

Будьте осторожны, чтобы не сдвинуть небольшие поверхностно-монтированные компоненты вокруг гнезда.

Очень внимательно приподнимайте только сам разъём батареи, а не гнездо на плате. Если Вы приподнимете гнездо на плате или саму плату, Вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, фиксирующие кронштейн кабеля сборки передней панели к плате:

Два винта Phillips 1.2 мм

Один винт Phillips 1.6 мм

Этот винт часто не притягивается магнитной отвёрткой. Будьте осторожны, чтобы не потерять его при снятии, и убедитесь, что он вернулся на своё место — намагниченный винт может мешать компасу.

Поднимите кронштейн кабеля дисплея в направлении батареи, чтобы отщёлкнуть его, и извлеките его из iPhone.

При обратной сборке зафиксируйте левые крючки под платой и опустите кронштейн в сторону внешней части телефона.

Убедитесь, что батарея отключена, прежде чем отключать или снова подключать кабели на этом шаге.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель фронтальной камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При обратной сборке ЖК-кабель может отщёлкнуться с разъёма. Это может вызвать белые линии или отсутствие изображения при включении телефона. В этом случае просто заново подключите кабель и выполните циклическое включение телефона. Лучший способ выполнить циклическое включение — отключить и снова подключить батарею.

Снимите сборку передней панели с заднего корпуса.

Используйте видимую прозрачную пластиковую тянуть-петельку, чтобы отодрать батарею от адгезива, закрепляющего её в iPhone.

Если Вам трудно отодрать батарею или если петля порвётся, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи.

Подождите примерно одну минуту, чтобы раствор ослабил клей. Используйте инструмент для вскрытия, чтобы аккуратно приподнять батарею за край.

Не пытайтесь выдёргивать батарею рычагом силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если батарею всё ещё трудно отодрать, используйте iOpener или фен, чтобы нагреть задний корпус iPhone и размягчить клей.

Перегрев iPhone может воспламенить батарею.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять батарею, только по внешнему краю телефона. Поддевание в другом месте, особенно рядом с платой, может привести к повреждению платы.

Если батарея не выходит легко из корпуса, нанесите ещё несколько капель изопропилового спирта.

Поддёргивайте аккуратно и равномерно, чтобы не деформировать батарею. Изогнутая батарея может представлять опасность возгорания.

Не поддёргивайте верхнюю часть батареи — Вы рискуете перерезать кабели управления громкостью.

Снимите батарею.

Если ваша сменная батарея поставлялась в пластиковой оболочке, снимите её перед установкой, потянув в сторону от шлейфа.

Перед приклеиванием новой батареи временно подключите разъём батареи к гнезду материнской платы. Это обеспечит правильное выравнивание батареи в её углублении.

Приклейте батарею, отключите её и продолжайте сборку устройства.

При обратной сборке убедитесь, что батарея плотно прилегает к заднему корпусу. Это предотвратит повреждение других компонентов при установке сборки передней панели.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить диагностику.

Используйте наконечник лопатки, чтобы приподнять разъём кабеля антенны сотовой связи от его гнезда на плате, чуть выше корпуса динамика.

Удалите следующие два винта, фиксирующие верхний кронштейн платы к заднему корпусу:

Один винт Phillips 1.5 мм

Один винт Phillips 2.3 мм

Снимите кронштейн с верха платы.

Следите, чтобы не сломать крошечную заземляющую лапку, выступающую с кронштейна рядом с тыльной камерой.

На более новых моделях кронштейн может быть прикреплён к корпусу камеры и не выйдет полностью наружу.

Используйте плоский конец лопатки, чтобы отключить следующие три кабеля от платы:

Верхний межсоединительный кабель

Кабель кнопочной сборки

Нижний межсоединительный кабель

Удалите два винта Phillips 1.3 мм из внутренней верхней части заднего корпуса.

Удалите один оставшийся винт Phillips 1.2 мм в средней части кронштейна платы.

Снимите центральный кронштейн с платы логики.

Используя лопатку, подденьте разъем кабеля разъёма Lightning из его гнезда на плате логики.

Осторожно отведите кабель назад и уберите его с поверхности платы логики.

Нажмите на отверстие для извлечения SIM-карты справа от iPhone с помощью инструмента для извлечения SIM-карты или разогнутой скрепки, чтобы извлечь лоток SIM-карты.

В качестве альтернативы можно нажать на рычажок извлечения SIM-карты изнутри плоским концом лопатки.

Удалите лоток SIM-карты из iPhone.

Удалите следующие винты, крепящие плату логики к задней крышке:

Два винта Phillips длиной 2,3 мм

Два стойковых винта длиной 2,7 мм

Стойковые винты удобнее всего снимать специальной отверткой для стойковых винтов или соответствующей насадкой.

В экстренном случае можно использовать маленькую плоскую отвертку — действуйте крайне осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Один нестандартный немагнитный стойковый винт 2,7 мм

Обязательно возвращайте этот винт на его исходное место в верхней части платы логики. Магнитный винт может повлиять на работу цифрового компаса.

Поверните узел платы логики в сторону аккумуляторной секции задней крышки.

Не пытайтесь полностью извлечь узел платы логики из задней крышки — к нижней стороне платы ещё подключён один кабель.

Окаймление вспышки приклеено к модулю вспышки и задней крышке. Если оно остаётся на задней крышке, снимите его пинцетом и установите обратно на модуль вспышки.

Примечание: при повторной сборке убедитесь, что нижний соединительный кабель не заправлен под плату логики.

Используйте наконечник лопатки, чтобы поддеть разъём кабеля Wi‑Fi и вынуть его из гнезда на нижней стороне платы логики.

Снимите узел платы логики с задней крышки.

Пока плата логики вынута из телефона, храните её на заземлённом антистатическом коврике, чтобы избежать повреждения схемы.

Используя наконечник лопатки, снимите резиновую прокладку под кнопкой питания.

Удалите следующие винты из металлического кронштейна между окнами задней вспышки и камеры:

Один стойковый винт 2,9 мм

Стойковые винты удобнее всего снимать отверткой для стойковых винтов или соответствующей насадкой. Также можно использовать маленькую плоскую отвертку — действуйте с осторожностью, чтобы она не соскользнула и не повредила соседние компоненты.

Один винт Phillips 1,6 мм

Один винт Phillips 1,9 мм

Снимите металлический кронштейн между окнами задней вспышки и камеры.

Используйте наконечник лопатки, чтобы отогнуть металлический кронштейн, удерживающий выключатель питания, от верхней части задней крышки.

Нажмите кнопку питания в заднюю крышку телефона снаружи кончиком лопатки.

Удалите кнопку питания.

При установке кнопки питания убедитесь, что шарнирная металлическая петля на обратной стороне откинута вверх, как показано, а не вниз.

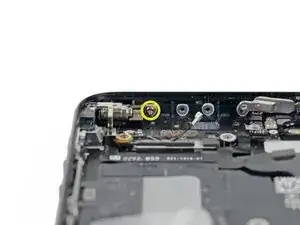

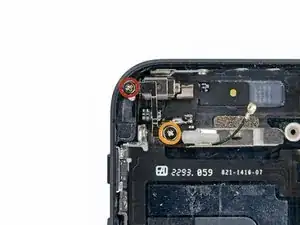

Снимите три винта, крепящие вибромотор и его кронштейн к задней крышке:

Один винт Phillips 2,3 мм

Один винт Phillips 1,7 мм

Один винт Phillips 1,6 мм, крепящий вибромотор к верхней внутренней части задней крышки.

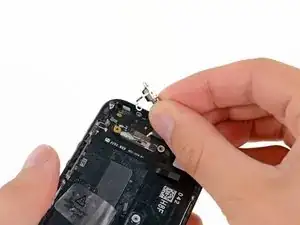

Снимите вибромотор и его кронштейн с задней крышки.

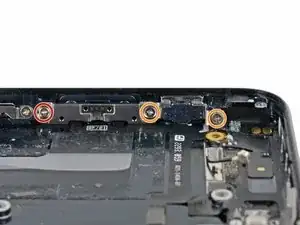

Удалите следующие винты, крепящие кронштейны кнопок регулировки громкости и переключателя беззвучного режима на боковой части задней крышки:

Один винт Phillips 1,5 мм

Два винта Phillips 1,8 мм

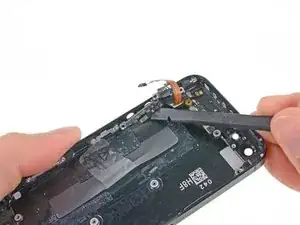

Используйте наконечник лопатки, чтобы поддеть кронштейн переключателя беззвучного режима с боковой стороны задней крышки.

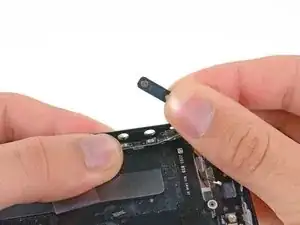

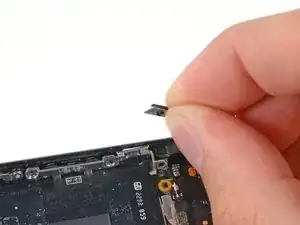

Удалите переключатель беззвучного режима.

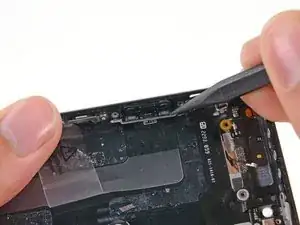

Используйте лопатку, чтобы поддеть кронштейн кнопок регулировки громкости с боковой стороны задней крышки.

Удалите кнопки громкости.

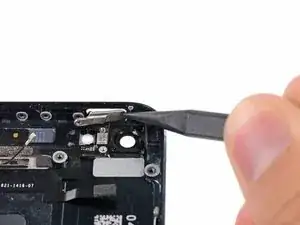

Используйте наконечник лопатки, чтобы сдвинуть кронштейн кнопки питания вверх и влево, чтобы отцепить его от металлического шарнира.

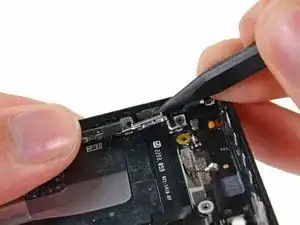

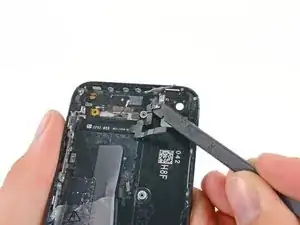

Используйте плоский край лопатки, чтобы поддеть кабель и отсоединить его от клея, фиксирующего его к задней крышке.

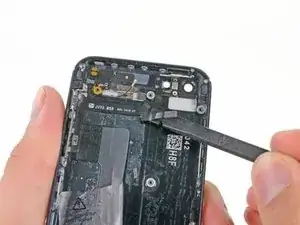

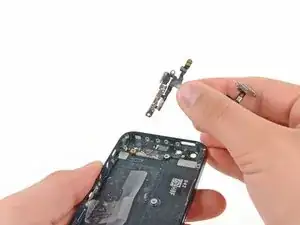

Продолжайте поддевать кабель управления аудио, отсоединяя его от задней крышки.

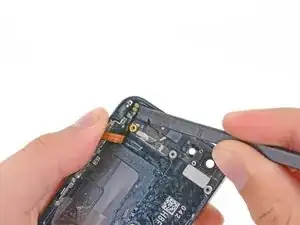

Если у вашей запасной детали отсутствует металлический кронштейн, используйте тепловую пушку или фен, чтобы размягчить клей на кабеле управления аудио, и снимите его с металлического кронштейна с помощью лопатки.
