Замена кнопки безмолвия iPhone 3GS

Если ваше стекло дисплея треснуто, предотвратите дальнейшее повреждение и защитите себя от травм во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone до полного его покрытия.

Это позволит удерживать осколки стекла и обеспечит структурную целостность при подъеме и прижатии дисплея.

Носите защитные очки, чтобы защитить глаза от осколков стекла, которые могут освободиться во время ремонта.

Удалите два винта Phillips #00 длиной 3,7 мм с конца iPhone рядом с док-разъемом.

Снимите металлическую ручку с присоски. Удобнее и безопаснее держаться за основание присоски, чем за металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не повредить кабели под дисплеем.

Между серебристой передней рамкой и черным дисплейным модулем находится резиновая прокладка. Для разделения дисплейного модуля iPhone потребуется немного силы. Может помочь покачивание присоски вперед и назад для снятия дисплея.

Используйте небольшую присоску рядом с кнопкой "Home", чтобы осторожно поднять нижнюю часть дисплея iPhone.

Если дисплейный модуль слишком поврежден для установки присоски, можно использовать ленту с сильным клеем, такую как клеевая лента или упаковочная лента.

Дисплейный модуль все еще соединен с iPhone несколькими кабелями, поэтому не пытайтесь полностью его удалить.

Поверните дисплейный модуль вверх до угла примерно 45 градусов.

Продолжайте держать дисплейный модуль одной рукой и используйте другую руку и лопатку, чтобы отключить черный шлейф с маркировкой "1". (Кабель 1 предназначен для дисплея)

Будьте осторожны, вставляя лопатку слева, как показано на картинке (ПОД ШЛЕЙФОМ). Если вы попытаетесь приподнять шлейф справа, вы можете повредить разъем шлейфа и потребуется замена дисплея!

Все разъемы, кроме разъема шлейфа "3", упомянутого в шаге 7, выходят вверх.

Поверните дисплейный модуль вверх до вертикального положения. Это облегчит доступ для отключения оставшихся кабелей.

Используйте лопатку для отключения черного шлейфа с маркировкой "2". (Кабель 2 предназначен для емкостной сенсорной панели)

Обратите внимание: на некоторых неамериканских (китайских, европейских) версиях 3G вы можете не найти пластиковую защелку. В этом случае вы должны сдвинуть шлейф к экрану, пока он не будет удален. При сборке вы должны применить давление на шлейф, чтобы вставить его обратно в "гнездо".

Некоторые iPhone могут иметь перевернутые цвета разъемов (черная пластиковая защелка, белый разъем) для разъема "3". Убедитесь, что вы правильно поднимаете защелку, иначе вы можете повредить разъем.

Используйте лопатку, чтобы поднять белую пластиковую защелку, удерживающую шлейф "3" на месте. Белая защелка повернется на 90 градусов, выпуская шлейф.

Сдвиньте черный шлейф из его разъема и удалите дисплейный модуль из iPhone.

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъемом для наушников.

Нажмите на инструмент, пока лоток для SIM-карты не выскочит.

Удерживайте лоток для SIM-карты и выдвиньте его из iPhone.

Используйте лопатку, чтобы отключить шлейф с маркировкой "4".

Используйте лопатку, чтобы отключить шлейф с маркировкой "5".

Используйте лопатку, чтобы отключить шлейф с маркировкой "6".

Если у вас iPhone 3GS, обратитесь ко второй картинке и используйте лопатку, чтобы отключить шлейф с маркировкой "7".

Убедитесь, что разъемы на шлейфах идеально выровнены с гнездами на материнской плате перед приложением давления. Это может потребовать увеличительного стекла или ювелирной лупы.

Удалите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичными резьбами, крепящих плату управления к заднему корпусу.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, крепящих плату управления и камеру.

Один винт Phillips #00 длиной 2,9 мм под наклейкой "Не удалять".

Примечание для повторной сборки:

Винт, который идет рядом с камерой (винт с оранжевым маркером внизу справа), также имеет металлическую пластину, которая удерживает камеру на месте.

Не забудьте вернуть эту пластину на место, прежде чем вставить винт Phillips #00 длиной 2,3 мм с полной резьбой рядом с камерой.

Используйте лопатку, чтобы осторожно приподнять камеру и вытащить ее из корпуса заднего отсека.

Камеру пока нельзя полностью извлечь, так как она подключена к нижней части платы управления.

Используйте лопатку, чтобы осторожно приподнять конец платы логики, ближайший к разъему подключения.

На плате логики рядом с наклейкой «не удалять» есть небольшая золотая заземляющая табличка. Будьте ОЧЕНЬ осторожны, чтобы она не зацепилась за край корпуса при приподнимании платы логики; она легко ломается. Если у вас возникли проблемы со связью после удаления платы логики, проверьте эту заземляющую табличку.

Если плата не поднимается, дважды проверьте, чтобы все винты, крепящие плату логики, были удалены.

Сдвиньте плату логики к разъему подключения и извлеките её из iPhone.

При замене платы логики после установки аккумулятора подключите камеру к плате логики перед тем, как вставить её в корпус. Затем убедитесь, что верхняя часть платы логики (где находится лоток для SIM-карты) установлена на место перед установкой остальной части платы. Это важно, так как иногда слот для SIM-карты не совпадает с местом. После установки верхней части нижнюю часть можно установить на место. Вы поймёте, что плата логики установлена правильно, когда лоток для SIM-карты будет выровнен с отверстием в корпусе iPhone, а модуль камеры будет надежно на своём месте.

Используйте лопатку, чтобы извлечь аккумулятор из задней части корпуса. Аккумулятор прикреплён клеевой лентой по периметру.

Чтобы избежать изгиба аккумулятора во время процесса удаления, не рекомендуется использовать только пластиковый язычок.

Удаление аккумулятора НЕ обязательно для замены антенны GPS. Это просто даёт вам больше пространства для удаления сборки наушников (которая также не обязательно полностью удаляется).

Аккумулятор iPhone прикреплён к задней части корпуса с помощью слабого клея. Этот клей обычно остается на аккумуляторе при его извлечении. Если ваш заменяемый аккумулятор уже включает клеевую заднюю сторону, вы готовы. Если ваш заменяемый аккумулятор не имеет клеевой задней стороны, вам нужно будет перенести клей с вашего старого аккумулятора на новый.

Если аккумулятор не отсоединяется от задней части корпуса, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора. Подождите около одной минуты, чтобы спиртовой раствор ослабил клей. Используйте плоский конец лопатки, чтобы аккуратно приподнять аккумулятор. Дайте спирту высохнуть на воздухе перед установкой нового аккумулятора.

Не пытайтесь силой вынуть аккумулятор. Если необходимо, нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не изгибайте и не прокалывайте аккумулятор инструментом для подъема.

Вы можете использовать фен или термофен на минимальной мощности, чтобы нагреть заднюю часть корпуса. Это поможет ослабить клеевое соединение перед использованием лопатки для отделения аккумулятора от задней части корпуса.

Предупреждение: Перегрев iPhone может вызвать возгорание аккумулятора.

Удалите следующие четыре винта:

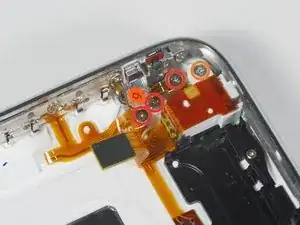

Три винта Philips #00 длиной 1.8 мм, крепящие разъём для наушников и антенну GPS к задней панели.

Один винт Philips #00 длиной 3.8 мм в пластиковом петле рядом с разъёмом для наушников.

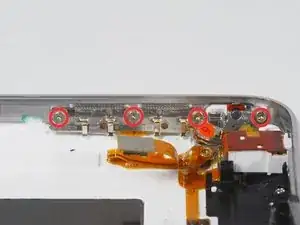

Удалите четыре винта Philips #00, крепящие кнопки громкости и вибрации.

Винт справа немного длиннее остальных трёх винтов. Учитывайте это при сборке телефона.

Приподнимите схему кнопки громкости от боковой стороны iPhone и аккуратно от peel поднимите оранжевый шлейф с задней панели.

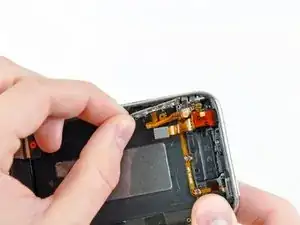

Осторожно вытяните разъём для наушников от верхнего края задней панели.

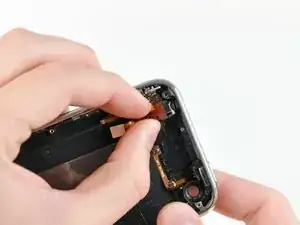

Осторожно потяните электронику разъёма для наушников от боковой стороны задней панели, чтобы открыть пластиковый переключатель выключения звука.

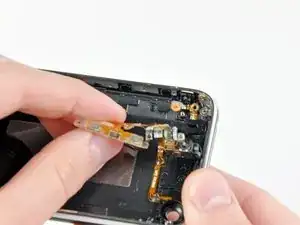

Удалите переключатель отключения звука из заднего корпуса.
