Замена аккумулятора Samsung Galaxy S24 Plus

Дайте аккумулятору телефона разрядиться ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Отключите все кабели от телефона.

Удерживайте боковую кнопку и кнопку уменьшения громкости, затем выберите «Выключить», чтобы отключить телефон.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Ровно и сильно потяните присоску вверх, чтобы создать зазор между крышкой и рамой.

Если сложно создать зазор, нагрейте сильнее, чтобы дополнительно размягчить клей. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Вставьте открывающую лезвию в образовавшийся зазор.

Проводите лезвием взад-вперед вдоль правого края, чтобы отделить клей.

Оставьте лезвие вставленным у нижнего правого угла, чтобы клей не склеился снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните открывающую лезвию вокруг нижнего правого угла, чтобы отделить клей.

Вставьте второе лезвие в нижнем правом углу.

Проведите первоначальное лезвие к нижнему левому углу, чтобы отделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните открывающую лезвие вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третье открывающее лезвие в нижнем левом углу.

Проведите лезвие к верхнему левому углу, чтобы отделить клей.

Оставьте лезвие возле верхнего левого угла, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните открывающую лезвие вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвертое открывающее лезвие в верхнем левом углу.

Проведите лезвие к верхнему правому углу, чтобы отделить клей.

Оставьте лезвие возле верхнего правого угла, чтобы клей не склеился снова.

Вокруг заднего микрофона, чуть выше вспышки, находится квадратный участок клея.

Совместите кончик открывающей лезвии со вспышкой.

Просуньте лезвие под верх задней крышки, пока не почувствуете, что оно зацепилось за клей.

Продолжайте сдвигать лезвие к нижней части телефона, слегка поднимая крышку, пока она полностью не освободится от клея.

Возьмите и снимите заднюю крышку.

Если задняя крышка не поднимается легко, используйте открывающее лезвие, чтобы отделить клей, который мог вновь склеиться.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до окончательной запайки. Обязательно полностью выключите телефон перед продолжением работ.

Сохранение водозащиты после ремонта будет зависеть от качества повторного нанесения клея на заднюю крышку, но устройство потеряет свой рейтинг IP (защита от проникновения).

Используйте пинцет или пальцы, чтобы удалить весь клей с задней крышки и телефона. Если клей трудно удалить, используйте тепло или изопропиловый спирт (90% или более) и кофейный фильтр или безворсовую ткань.

Если вы используете клей, вырезанный по размеру, следуйте этому руководству.

Используйте лопаточку, чтобы поддеть и отключить прижимной разъем катушки беспроводной зарядки press connector от платы.

На плате рядом с каждым прижимным разъёмом напечатана стрелка, указывающая рекомендуемое место для поддевания.

Чтобы снова подключить прижимные разъёмы, аккуратно совместите разъём с гнездом и нажмите пальцем — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вставить разъём. Если возникают затруднения, переставьте его и попробуйте снова.

Используйте крестообразную отвёртку, чтобы выкрутить тринадцать винтов длиной 3,5 мм, крепящих катушку беспроводной зарядки и динамик:

Шесть винтов крепят катушку беспроводной зарядки

Семь винтов крепят динамик

Вставьте кончик лопаточки в выемку в верхнем левом углу динамика, отмеченную стрелкой.

Подденьте, чтобы отщелкнуть динамик от рамы.

Используя пальцы, отведите динамик от рамы.

Снимите катушку беспроводной зарядки и динамик с рамы.

При сборке нажмите по краям динамика, чтобы защёлкнуть его в раме перед возвращением винтов на место.

Используйте лопаточку, чтобы поддеть и отключить прижимной разъём аккумулятора.

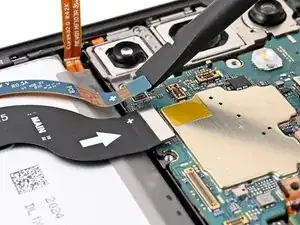

Используйте лопаточку, чтобы поддеть и отключить оба прижимных разъёма межсоединительных кабелей от дочерней платы.

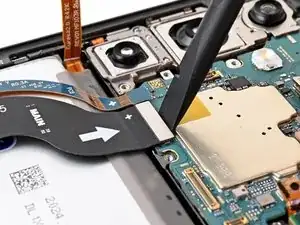

Используйте лопаточку, чтобы поддеть и отключить оба прижимных разъёма межсоединительных кабелей от материнской платы.

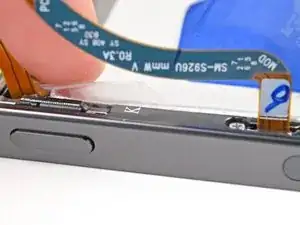

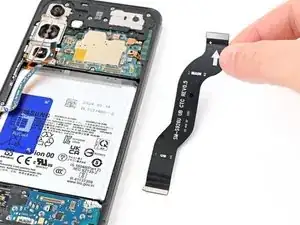

Возьмите и извлеките межсоединительные кабели из телефона.

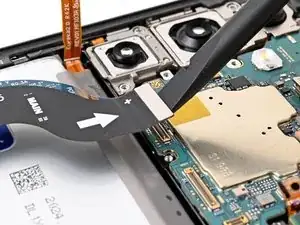

Используйте лопаточку, чтобы поддеть и отключить прижимные разъёмы кабеля дисплея и нижней антенны от материнской платы.

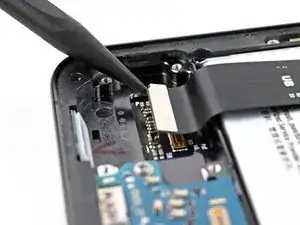

Используйте лопаточку, чтобы поддеть и отключить прижимной разъём кабеля дисплея рядом с нижним краем телефона.

Снимите кабель дисплея.

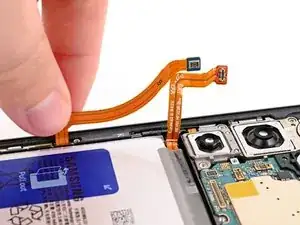

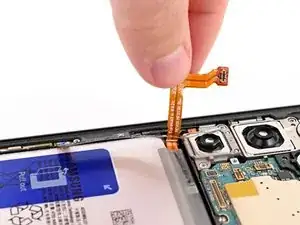

Отодвиньте кабели аккумулятора и антенны в сторону от аккумулятора.

Будьте очень осторожны, чтобы не согнуть, не помять и не проколоть аккумулятор в следующих шагах. Повреждённый аккумулятор может протечь, выделять опасные химические вещества и загореться.

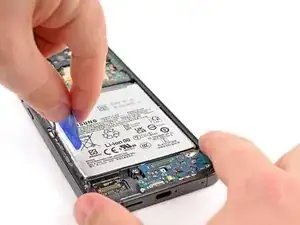

Отделите тяговую ленту аккумулятора, потянув её влево, к краю телефона.

Если трудно приподнять тяговую ленту, используйте медиатор или другой тонкий пластиковый инструмент под низким углом, чтобы приподнять угол. Никогда не используйте металлический инструмент на аккумуляторе и не нажимайте на аккумулятор.

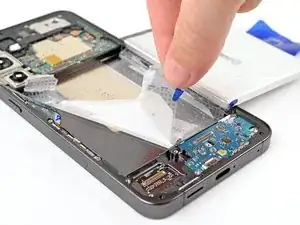

Отделите маленькие прозрачные язычки над и под синей частью тяговой ленты от остальной части ленты.

Отогните эти маленькие язычки от аккумулятора, чтобы они не мешали.

Если эти язычки не отделить, вы не сможете поднять аккумулятор на следующем шаге. Вы можете зафиксировать язычки лентой к боку телефона или к экрану, чтобы они не мешали.

Этот аккумулятор закреплён слоем двусторонней клейкой плёнки, удвоенной под аккумулятором. При подъёме аккумулятора за тяговую ленту левая сторона оторвётся, а правая — нет. Оставшуюся плёнку и аккумулятор вы удалите на следующем шаге.

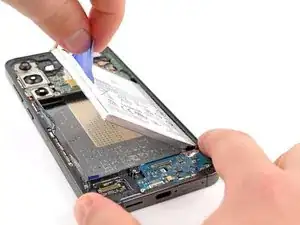

Одной рукой плотно прижмите раму телефона, а другой примените ровную, устойчивую силу, чтобы поднять синюю тяговую ленту строго вверх, пока аккумулятор не отделится от нижнего слоя клейкой плёнки.

Если возникают трудности, нанесите 1–2 капли изопропилового спирта высокой концентрации (90% и более) на левый край аккумулятора. Поднимите левый край телефона, чтобы спирт попал под аккумулятор, и подождите одну минуту, чтобы клей разрыхлился.

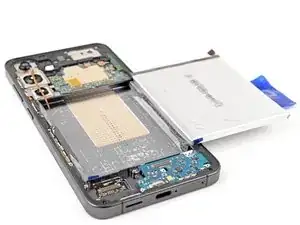

Положите аккумулятор через правый край телефона.

Осторожно: не сгибайте аккумулятор на правом краю рамки телефона. Возможно, потребуется оторвать часть нижнего слоя клейкой плёнки, приподнимая аккумулятор перед тем, как положить его через край телефона.

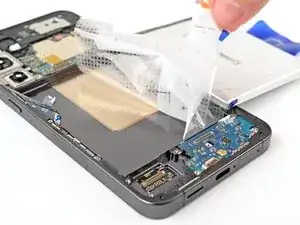

Отклейте оставшуюся плёнку от рамы.

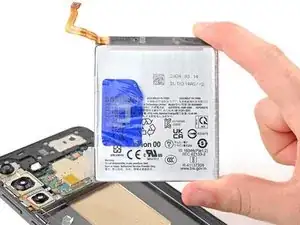

Снимите аккумулятор.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.
