Замена экрана Samsung Galaxy S24

Разрядите аккумулятор телефона ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Вы также можете использовать фен или тепловую пушку, чтобы нагреть правый край заднего стекла до состояния, когда оно станет горячим на ощупь.

Будьте осторожны, не перегревайте телефон — аккумулятор чувствителен к нагреву.

Прикрепите присоску к задней крышке как можно ближе к центру правого края.

Потяните за присоску вверх с сильной, равномерной силой, чтобы создать зазор между крышкой и рамой.

Если возникают трудности, нагрейте сильнее, чтобы ещё больше размягчить клей.

Вставьте лезвие для вскрытия в зазор.

Проведите лезвием вдоль правого края между задней крышкой и рамой, чтобы разрезать клей.

Оставьте лезвие в нижнем правом углу, чтобы клей не схватился снова.

Повторно нагрейте iOpener и приложите его к нижней части задней крышки на две минуты.

Поверните лезвие вокруг нижнего правого угла, чтобы отделить клей.

Вставьте второе лезвие слева от первого и проведите им вдоль нижнего края, чтобы разрезать клей.

Оставьте лезвие в нижнем левом краю, чтобы клей не схватился снова.

Повторно нагрейте iOpener и приложите его к левой стороне задней крышки на две минуты.

Поверните лезвие вокруг нижнего левого угла, чтобы отделить клей.

Вставьте третье лезвие выше предыдущего и проведите им вдоль левого края, чтобы разрезать клей.

Вставляйте лезвие не глубже, чем на 4 мм, чтобы не повредить задние камеры или вспышку.

Оставьте лезвие в верхнем левом углу, чтобы клей не схватился снова.

Повторно нагрейте iOpener и приложите его к верхней части задней крышки на две минуты.

Поверните лезвие вокруг верхнего левого угла, чтобы отделить клей.

Вставьте четвёртое лезвие в верхнем левом углу на ту же глубину и проведите им вдоль верхнего края и вокруг верхнего правого угла, чтобы разрезать клей.

Вставьте пятое лезвие непосредственно над вырезом для вспышки камеры.

Подведите лезвие под верх задней крышки, пока не почувствуете, что оно зацепилось за клей вокруг вспышки.

Вставьте лезвие глубже в телефон, пока не почувствуете, что клей полностью отделился от задней крышки.

Не вставляйте лезвие глубже его центральной точки, чтобы не повредить задние камеры.

Возьмите заднюю крышку за края и снимите её с телефона.

Если крышка всё ещё прилипает к раме, проведите кончиком лезвия по периметру, пока крышка полностью не отделится.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением ремонта.

Удалите куски клея пинцетом или пальцами. При затруднениях используйте нагрев и изопропиловый спирт (90% или выше).

Если вы используете самоклеящиеся прокладки по размеру, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте острый наконечник лопатки, чтобы поддеть и отключить нажимной разъём катушки беспроводной зарядки от материнской платы.

Чтобы снова подключить нажимные разъёмы, аккуратно совместите разъём с гнездом и надавите кончиком пальца — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить разъём на место. Если возникают трудности, перепозиционируйте разъём и попробуйте снова.

Отверткой Phillips снимите тринадцать винтов длиной 3,5 мм, фиксирующих катушку беспроводной зарядки и динамик:

Шесть винтов крепят катушку беспроводной зарядки

Семь винтов крепят динамик

Вставьте острый наконечник лопатки в выемку на левом краю узла динамика.

Подденьте динамик, чтобы освободить его защёлки.

Подденьте катушку беспроводной зарядки и узел динамика от корпуса ногтем или плоским концом лопатки.

Снимите катушку беспроводной зарядки и динамик с телефона.

При сборке прижмите по краям динамика, чтобы защёлкнуть его в корпусе перед возвращением винтов.

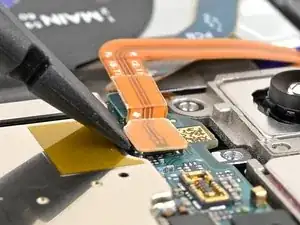

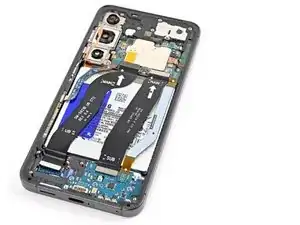

Вставьте плоский конец лопатки под нажимной разъём кабеля батареи (расположен на материнской плате) и подденьте вверх, чтобы отключить его.

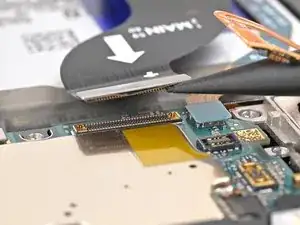

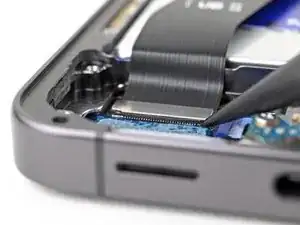

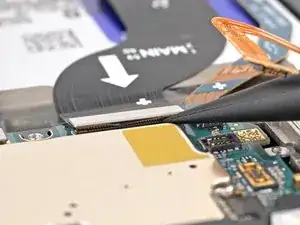

Вставьте острый наконечник лопатки под нажимной разъём кабеля дисплея в нижнем левом углу телефона и подденьте вверх, чтобы отключить его.

Повторите эту операцию для другого конца кабеля, расположенного на материнской плате.

Снимите кабель дисплея с телефона.

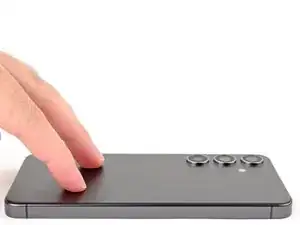

Совместите заднюю крышку с рамой и равномерно прижмите пальцами, чтобы она слегка приклеилась к телефону.

Не наносите новый клей на этом этапе, поскольку крышку придётся снова снять для завершения сборки. Старый клей достаточно удержит крышку на месте пока вы заменяете экран.

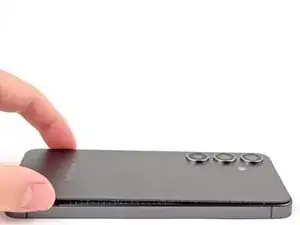

Если вы уже удалили клей, держите крышку на месте при переворачивании телефона, аккуратно, чтобы не уронить и не согнуть заднюю крышку.

Переверните телефон так, чтобы экран оказался сверху.

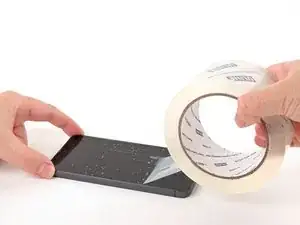

Если экран сильно разбит, наклейте поверх стекла перекрывающиеся полоски упаковочной ленты, чтобы защитить себя и упростить разборку.

Убедитесь, что возле верхнего края есть гладкая область, достаточная для присоски.

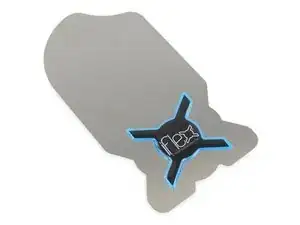

Зазор между передним стеклом и рамой очень небольшой. Вам потребуется тонкий жесткий инструмент, такой как iFlex, чтобы создать начальный зазор.

Примите следующие меры предосторожности при снятии переднего стекла на следующих шагах:

Не держите iFlex или аналогичные металлические инструменты за кромки — они очень острые.

Переднее стекло может разбиться и разлететься осколками. Рассмотрите возможность использования перчаток и защитных очков.

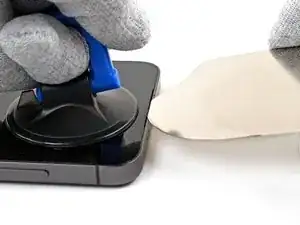

Используйте фен или тепловую пушку, чтобы нагреть верхний край экрана до состояния, когда почти обжигает при прикосновении.

Не перегревайте телефон — батарея чувствительна к повреждению от тепла.

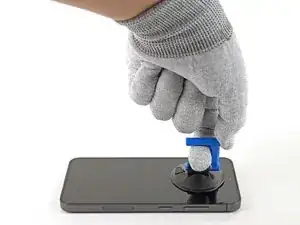

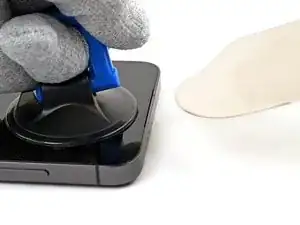

Прикрепите присоску к центру верхнего края экрана как можно ближе к краю.

Вставьте iFlex под углом вниз в зазор между верхним краем переднего стекла и рамой.

Поднимите присоску сильной, равномерной тягой и опустите iFlex так, чтобы он скользнул под передним стеклом. Большая часть переднего стекла может отделиться — это нормально.

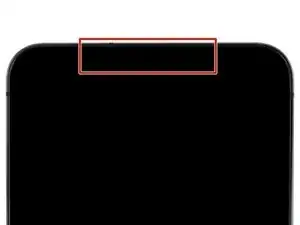

iFlex нужно вставить лишь настолько, чтобы отделить стекло и создать начальный зазор. При слишком глубоком вводе он может повредить фронтальную камеру.

Замените iFlex на пластиковую лопатку для открывания.

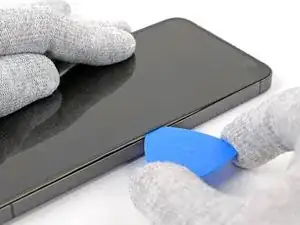

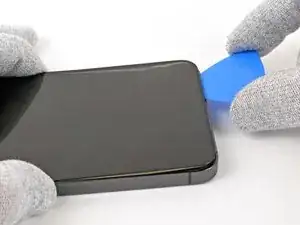

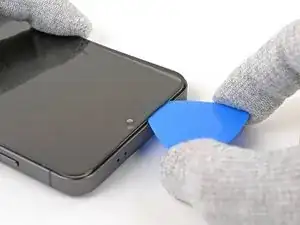

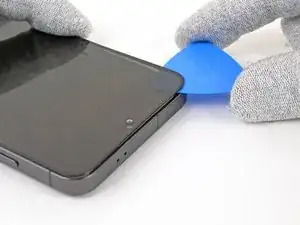

Просуньте лопатку вокруг верхнего левого угла телефона, отделяя стекло от дисплея.

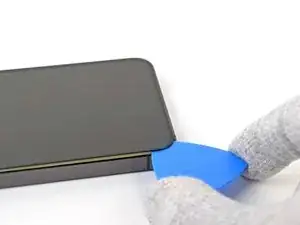

Проведите лопатку по левому краю дисплея, отделяя стекло от матрицы.

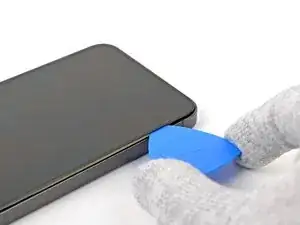

Проведите медиатором вдоль нижнего края, подстёгивая как стекло, так и дисплейную панель, чтобы отделить их от рамки.

Если у Вас возникают трудности с отделением дисплея от рамки, нагрейте нижний край экрана феном для волос или тепловой пушкой, пока он не станет почти слишком горячим для прикосновения, чтобы размягчить клей.

Прикрепите присоску к центру верхнего края экрана.

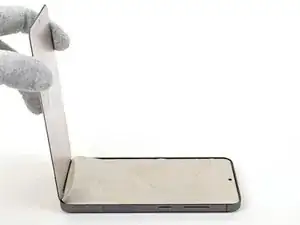

Тяните вверх за стекло, пока оно не станет перпендикулярным корпусу телефона.

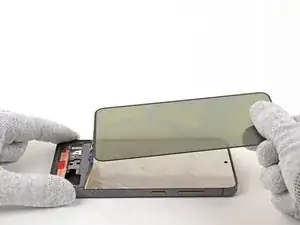

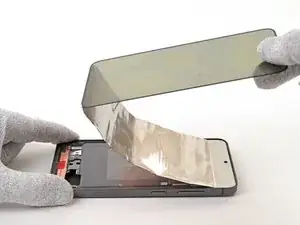

Поднимите стекло вместе с дисплейным модулем к верхней части телефона, чтобы отделить клей, фиксирующий их к корпусу.

Если это даётся сложно, нагрейте дисплей, пока он не станет почти слишком горячим для прикосновения.

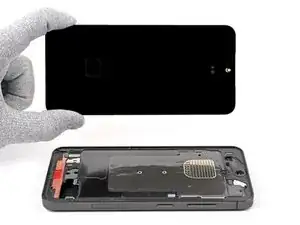

Снимите стекло и дисплей с телефона.
