Замена узла зарядки Google Pixel 4 XL

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие лотка для SIM-карты на левой кромке телефона.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или тёплую плиту, но следите за тем, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Приложите присоску к разогретой кромке задней панели, надавив на неё, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, покройте его слоем прозрачной упаковочной ленты — это может помочь присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить циакрином к сломанной панели.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, ещё раз нагрейте край и повторите попытку.

Вставьте кончик пластикового медиатора в образовавшийся зазор.

Проведите медиатором по нижней кромке в направлении к левому углу, чтобы разрезать клей.

Оставив медиатор в зазоре, проведите им от нижнего левого угла до нижнего правого, чтобы полностью отделить клей по нижней стороне.

Оставьте медиатор в нижнем правом углу, чтобы клей не склеился снова.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте второй медиатор под заднюю панель прямо над разъёмом для зарядки.

Проведите медиатором к нижнему левому углу телефона.

Проведите медиатором вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень вязким. Вставляйте медиатор туда-сюда в пильном движении, чтобы помочь разрезать клей.

Остановитесь, когда дойдёте до верхнего левого угла, рядом с камерой, и оставьте медиатор вставленным.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

При сохранённых первых двух медиаторах вставьте третий медиатор в нижней части правой стороны.

Проведите медиатором вверх, к верхней части телефона, разрезая клей по правой стороне.

Остановитесь, когда дойдёте до верхнего правого угла, и оставьте медиатор вставленным.

Проведите третий медиатор вокруг верхнего правого угла и через верхнюю сторону телефона, разрезая последний участок клея.

Как только вы разрежете клей по периметру телефона, аккуратно приподнимите правый край задней крышки, открывая её как книгу.

Не пытайтесь сразу полностью снять панель — она всё ещё подключена к телефону.

Продолжайте открывать заднюю панель, пока не сможете положить её на левый край телефона, стараясь не создавать натяжения на подключённый шлейф.

При сборке это хорошее место, чтобы включить телефон и проверить все функции до окончательного запечатывания. Обязательно полностью выключите телефон перед продолжением работы.

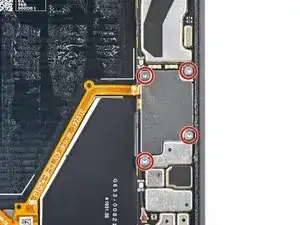

Снимите четыре винта Torx T3, удерживающие экранную защиту разъёма аккумулятора:

Один винт 1,8 мм

Один винт 4,1 мм

Один винт 4,4 мм с ограничителем

Один винт 4,0 мм с ограничителем

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается строго на своё место.

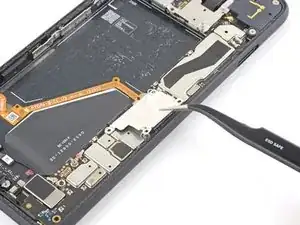

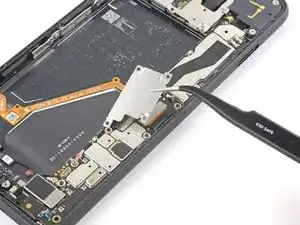

С помощью пинцета снимите защитную пластину разъёма аккумулятора.

При работе лопаткой рядом с аккумулятором будьте крайне осторожны, чтобы не проколоть аккумулятор.

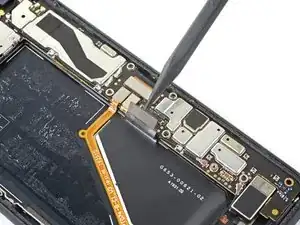

Используя заострённый конец лопатки, отожмите коннектор аккумулятора строго вверх от материнской платы, чтобы отключить аккумулятор.

Для повторного присоединения таких защёлкивающихся разъёмов аккуратно совместите стороны и нажмите на одну сторону, пока не щёлкнет, затем повторите для другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут согнуться и получить необратимое повреждение.

Используя плоский конец лопатки, аккуратно отогните кабель аккумулятора, чтобы он случайно не коснулся контактов во время дальнейшего ремонта.

Отвёрткой T3 Torx выкрутите два винта 4,1 мм, фиксирующие крышку разъёма задней панели.

Пинцетом снимите крышку разъёма задней панели.

Используя заострённый конец лопатки, приподнимите и отключите разъём задней панели.

Снимите заднюю панель.

При сборке снова следуйте этому руководству для установки клеевых полос, вырезанных по размеру вашего устройства.

Следуйте этому руководству, если вы используете предварительно нарезанные клеевые полосы.

Используйте тупой пинцет, чтобы приподнять вытяжные язычки клея батареи, чтобы ими было проще ухватиться пальцами.

Аккумулятор зафиксирован тремя отдельными растягивающимися клеевыми лентами, которые соединены одним чёрным вытяжным язычком. Вы можете попытаться вытянуть все три ленты одновременно, но проще разрезать чёрный язычок в месте выемки и вытягивать каждую ленту по отдельности.

Тяните за чёрный вытяжной язычок под малым углом с равномерным усилием. Когда клей сильно растянется, намотайте его на лопатку и продолжайте тянуть.

Продолжайте уверенно тянуть за клеевую ленту с постоянной силой, периодически прокручивая лопатку, чтобы оголённый участок язычка оставался как можно короче.

Для этого может потребоваться значительное усилие.

Эти вытяжные язычки клея склонны к перелому в процессе. Пытайтесь тянуть как можно медленнее.

Если вытяжные язычки не растягиваются, можете наполнить пластиковую пипетку или шприц из пластика изопропиловым спиртом высокой концентрации и капнуть несколько капель под левый край аккумулятора. Дайте спирту минуту, чтобы ослабить клей.

Повторите процесс для каждого из трёх язычков, пока все они либо не выйдут, либо не переломаются.

Если язычки аккумулятора сломались при удалении, вставьте монтажную лопатку в верхний правый край аккумулятора и разрежьте клей под ним.

Даже если вам удалось снять все три вытяжных язычка, использование монтажной лопатки для отцепления аккумулятора может помочь.

Не вставляйте монтажную лопатку на или ниже кабеля сенсора захвата, так как лопатка может повредить гибкий кабель зарядного порта, расположенный под аккумулятором.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это потенциальная опасность. Замените его новым аккумулятором.

Поднимите аккумулятор вверх, от корпуса телефона, чтобы извлечь его.

Чтобы установить новый аккумулятор:

Удалите остатки клея из гнезда аккумулятора.

Если вы используете растягивающийся клей для извлечения, наклейте его на аккумулятор. В противном случае нанесите двусторонний скотч или предварительно нарезанные клеевые полосы в гнездо аккумулятора телефона, следя за тем, чтобы не закрыть гибкий кабель зарядного порта. Снимите защитные плёнки с клея, чтобы открыть адгезив.

Временно подключите коннектор аккумулятора к гнезду на материнской плате. Это обеспечит правильное расположение аккумулятора.

Уложите аккумулятор на место и прижмите плотно.

Отключите коннектор аккумулятора от гнезда на материнской плате и продолжите сборку.

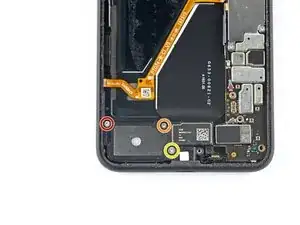

Выверните три винта T3 Torx, фиксирующие громкоговоритель:

Один винт 4,1 мм

Один винт 2,7 мм

Один державочный винт 4,4 мм

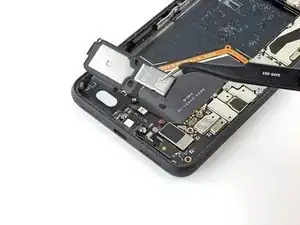

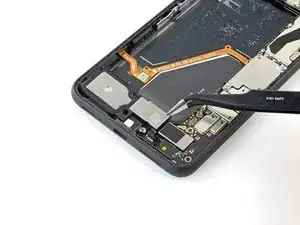

Пинцетом снимите громкоговоритель.

Перед установкой нового громкоговорителя проверьте клеевой уплотнитель:

Если он в хорошем состоянии, его можно использовать повторно. Убедитесь, что уплотнитель не перекрывает выходное отверстие.

Если уплотнитель смещён, снимите его и замените клеевой прокладкой или лентой Tesa.

Отвёрткой T3 Torx выкрутите четыре винта 3,5 мм, фиксирующие крышку разъёма дисплея.

Пинцетом снимите крышку разъёма дисплея.

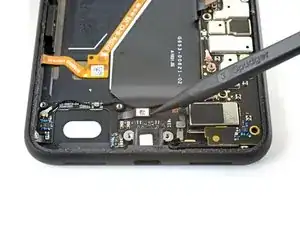

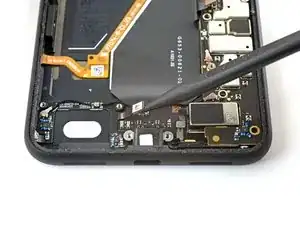

Используя заострённый конец лопатки, отключите разъём кабеля зарядки, поддев его строго вверх от материнской платы.

Отключите антенный пресс-коннектор от зарядного модуля.

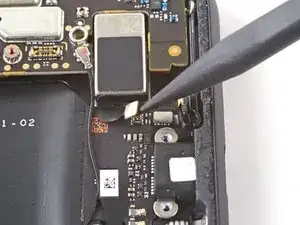

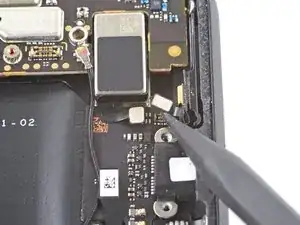

Отключите коннекторы вибромотора и нижнего микрофона от зарядного модуля.

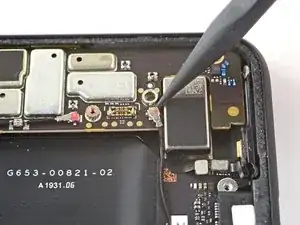

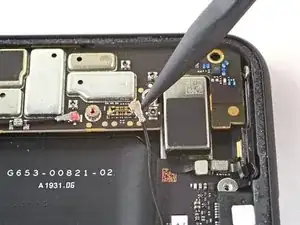

Используйте заострённый конец лопатки, чтобы приподнять и отсоединить чёрный антенный кабель от гнезда на материнской плате.

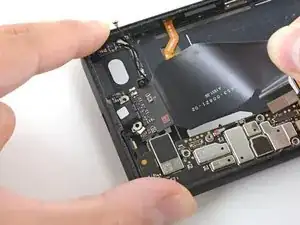

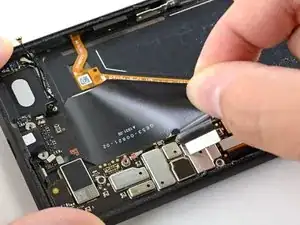

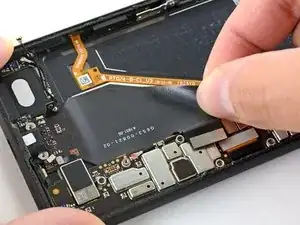

Отогните ленточный кабель, закреплённый на рамке телефона. Он приклеен лёгким слоем клея.

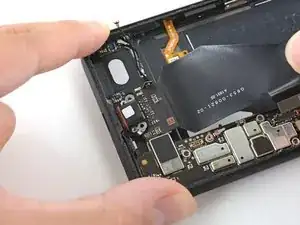

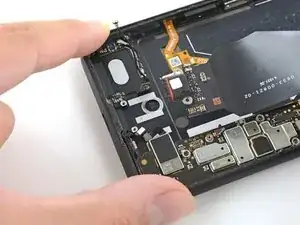

Снимите зарядный модуль.
