Замена динамика Google Pixel 4 XL

Вставьте инструмент для извлечения SIM-карты, биту или распрямленную скрепку в небольшое отверстие на лотке SIM-карты у левого края телефона.

Нажмите с усилием, чтобы извлечь лоток.

Извлеките лоток с SIM-картой.

Подготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или электроплиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут выйти из строя из-за перегрева.

Прижмите присоску к подогретому краю задней панели, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуто, накройте его прозрачной упаковочной пленкой, чтобы присоска лучше держалась. В качестве альтернативы можно использовать очень прочную ленту. Если ничто не помогает, приклейте присоску суперклеем к повреждённой панели.

Поднимайте присоску с сильным и равномерным усилием, чтобы образовался зазор между задней панелью и корпусом.

В зависимости от возраста телефона, это может быть сложно. Если не получается, дополнительно прогрейте край и повторите попытку.

Вставьте лопатку в образовавшийся зазор.

Проведите лопаткой по нижнему краю в сторону левого угла, разрезая клей.

Оставив лопатку внутри, проведите ею от левого нижнего угла до правого нижнего угла, полностью разрезав клей по нижнему краю.

Оставьте лопатку в правом нижнем углу, чтобы клей не схватился повторно.

Подготовьте iOpener и приложите его к левому краю телефона на одну минуту.

Вставьте вторую лопатку под заднюю панель прямо над разъёмом зарядки.

Проведите лопаткой к левому нижнему углу телефона.

Проведите лопаткой вокруг левого нижнего угла и вдоль левой стороны телефона, разрезая клей.

Клей может быть очень липким. Двигайте лопатку вперед-назад, совершая пилкообразные движения, чтобы легче было разрезать.

Остановитесь в верхнем левом углу, около камеры, и оставьте лопатку внутри.

Подготовьте iOpener и приложите его к правому краю телефона на одну минуту.

Когда первые две лопатки остаются на месте, вставьте третью лопатку в нижнюю часть правой стороны.

Проведите лопаткой вверх, к верхнему краю телефона, разрезая клей на правой стороне.

Остановитесь в верхнем правом углу и оставьте лопатку внутри.

Проведите третьей лопаткой вокруг правого верхнего угла и вдоль верхнего края телефона, разрезая последнюю полосу клея.

После того как вы разрежете клей по всему периметру, аккуратно поднимите правый край задней крышки, открывая её как книгу.

Не пытайтесь полностью отделить панель, поскольку она всё ещё соединена с телефоном.

Продолжайте открывать заднюю панель, пока не сможете положить её на левый край телефона, не оказывая усилия на подключённый гибкий кабель.

При повторной сборке это хороший момент, чтобы включить телефон и проверить все функции перед окончательной сборкой. Обязательно полностью выключите телефон перед продолжением работы.

Выкрутите четыре винта T3 Torx, крепящих защиту разъёма батареи:

Один винт 1,8 мм

Один винт 4,1 мм

Один плечевой винт 4,4 мм

Один плечевой винт 4,0 мм

Во время всего ремонта тщательно отслеживайте каждый винт и убедитесь, что возвращаете его на прежнее место.

Используйте пинцет, чтобы снять защиту разъёма батареи.

Будьте предельно осторожны при использовании лопатки возле аккумулятора, чтобы случайно не проколоть его.

Используя острый конец лопатки, подденьте разъём аккумулятора и отсоедините его от материнской платы, потянув прямо вверх.

Чтобы вновь подключить разъёмы под нажатием, аккуратно совместите одну сторону и нажмите на неё, пока разъём не защёлкнется, затем повторите то же самое с другой стороны. Не нажимайте по центру. Если разъём установлен неправильно, контакты могут согнуться, что приведёт к необратимому повреждению.

Используя плоский конец лопатки, аккуратно загните кабель аккумулятора в сторону, чтобы он случайно не замкнул во время ремонта.

Используйте биту Torx T3, чтобы вывернуть два винта длиной 4,1 мм, крепящих крышку разъёма задней панели.

Используя пинцет, удалите крышку разъёма задней панели.

Используя острый конец лопатки, подденьте и отсоедините разъём задней панели.

Снимите заднюю панель.

При сборке следуйте этому руководству, чтобы установить самоклеящиеся полоски, вырезанные под ваше устройство.

Следуйте этому руководству, если вы используете готовую самоклеящуюся пластину.

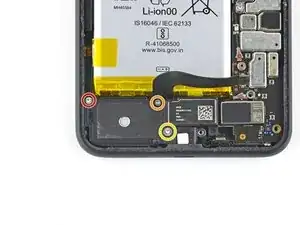

Снимите три винта Torx T3, крепящих динамик:

Один винт длиной 4,1 мм

Один винт длиной 2,7 мм

Один винт с бортиком длиной 4,4 мм

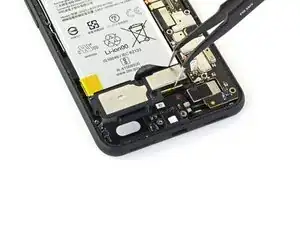

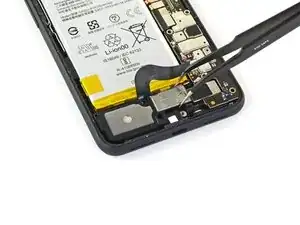

Используя пинцет, извлеките динамик.

Перед установкой нового динамика проверьте уплотнительное кольцо:

Если оно в хорошем состоянии, его можно использовать повторно. Убедитесь, что кольцо не перекрывает отверстие для выхода звука.

Если кольцо смещено, удалите его и замените клейкой лентой подходящего размера или лентой Tesa.
