Замена модуля дисплея Google Pixel 4 XL

Вставьте инструмент для извлечения SIM-карты, бита или выпрямлённую скрепку в небольшое отверстие в лотке SIM-карты на левой кромке телефона.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.

Можно также использовать фен, тепловой пистолет или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и встроенная батарея чувствительны к нагреву.

Прикрепите присоску к нагретой кромке задней панели, нажав на неё, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к повреждённой панели.

Тяните присоску вверх сильной, ровной силой, чтобы создать зазор между задней панелью и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к кромке и попробуйте снова.

Вставьте остриё монтажной лопатки в зазор.

Проведите монтажной лопаткой по дну к левому углу, чтобы разрезать клей.

Оставив лопатку вставленной, проведите её от нижнего левого угла к нижнему правому, чтобы полностью разрезать клей по нижней стороне.

Оставьте лопатку в нижнем правом углу, чтобы клей не слипся снова.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте вторую монтажную лопатку под заднюю панель прямо над разъёмом для зарядки.

Проведите лопаткой к нижнему левому углу телефона.

Проведите лопаткой вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень тягучим. Вставляйте и вынимайте лопатку движением пилы, чтобы легче резать.

Остановитесь, когда дойдёте до верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Удерживая первые две лопатки на месте, вставьте третью лопатку на нижней части правой стороны.

Проведите лопаткой вверх к верхней части телефона, разрезая клей по правой стороне.

Остановитесь, когда дойдёте до верхнего правого угла, и оставьте лопатку вставленной.

Проведите третьей лопаткой вокруг верхнего правого угла и по верхней стороне телефона, разрезая последнюю полосу клея.

Когда вы разрезали клей по периметру телефона, аккуратно приподнимите правый край задней крышки, открывая её как книгу.

Не пытайтесь снимать панель полностью, так как она ещё подключена к телефону.

Продолжайте открывать заднюю панель, пока не сможете опереть её о левый край телефона, следя за тем, чтобы не перенапрягать подключённый ленточный кабель.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите четыре винта Torx T3, закрепляющие экран защитного кожуха разъёма аккумулятора:

Один винт 1.8 мм

Один винт 4.1 мм

Один винт с выступом 4.4 мм

Один винт с выступом 4.0 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

С помощью пинцета снимите защитный кожух разъёма аккумулятора.

При работе пращевидным лопаткой рядом с аккумулятором будьте очень осторожны, чтобы не проколоть аккумулятор.

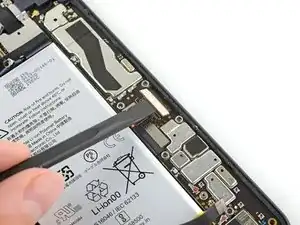

Используя заострённый конец лопатки, приподнимите разъём аккумулятора прямо вверх от платы, чтобы отключить аккумулятор.

Чтобы заново подключить защёлкивающиеся разъёмы вроде этого, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При несовпадении контактов штыри могут согнуться и получить необратимое повреждение.

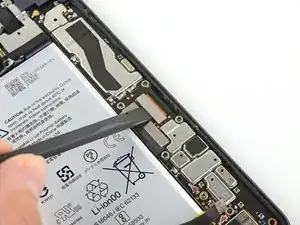

Используя плоский конец лопатки, аккуратно отогните кабель аккумулятора, чтобы он случайно не соприкасался во время последующих ремонтов.

Снимите два винта 4.1 мм Torx T3, фиксирующие крышку разъёма задней панели.

С помощью пинцета снимите крышку разъёма задней панели.

Используя заострённый конец лопатки, приподнимите и отключите разъём задней панели.

Снимите заднюю панель.

При сборке следуйте этому руководству, чтобы установить клей по индивидуальной вырезке для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную проклейку.

Осторожно отогните вкладку клея аккумулятора, чтобы получить более лёгкий доступ к винтам под ней.

Удалите три винта Torx T3, фиксирующие крышку разъёма основной камеры:

Один винт 2.7 мм

Один винт 4.1 мм

Один винт 4.2 мм

С помощью пинцета снимите крышку разъёма основной камеры.

Удалите три винта Torx T3, фиксирующие крышку разъёма фронтальной камеры:

Один винт 4.1 мм

Один винт с выступом 4.0 мм

Один винт с выступом 4.1 мм

С помощью пинцета снимите крышку разъёма фронтальной камеры.

Используя заострённый конец лопатки, приподнимите разъёмы камеры и датчиков прямо вверх от платы.

Отключите дополнительный разъём датчика.

Этот кабель приклеен к телефону легким слоем клея.

Удалите три винта Torx T3, фиксирующие узел фронтальной камеры и датчиков:

Два винта 2.7 мм

Один винт 3.1 мм

С помощью пинцета снимите узел фронтальной камеры и датчиков.

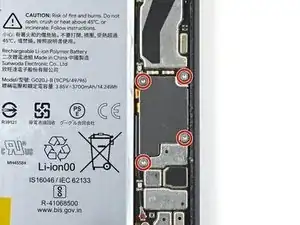

Снимите четыре винта 3.5 мм Torx T3, фиксирующие крышку разъёма дисплея.

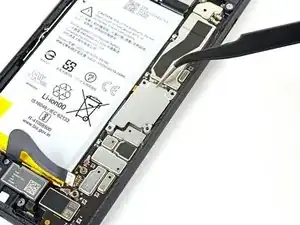

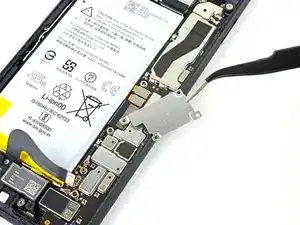

С помощью пинцета снимите крышку разъёма дисплея.

Используя плоский конец лопатки, отключите разъём дисплея от платы.

Подготовьте iOpener и нанесите его на правый край дисплея рядом с кнопкой питания на одну минуту.

Этот процесс почти всегда разрушит OLED-панель. Продолжайте только если вы заменяете уже сломанную сборку дисплея.

Прикрепите присоску к нагретому краю сборки дисплея.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к разбитой сборке дисплея суперклеем.

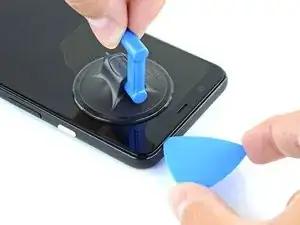

Резко и равномерно тяните присоску вверх, чтобы создать зазор между сборкой дисплея и рамкой.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, нагрейте край и попробуйте снова.

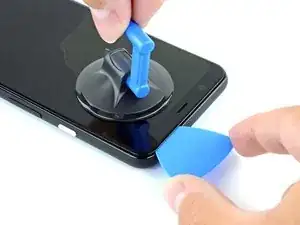

Вставьте кончик монтажной лопатки в образовавшийся зазор.

В зависимости от возраста телефона для этого может потребоваться значительная сила. Если трудно, примените больше тепла и попробуйте снова.

Просуньте монтажную лопатку вдоль правой планки телефона, между дисплеем и рамкой, чтобы перерезать клей.

Оставьте лопатку вставленной в нижнем правом углу.

Вставьте вторую монтажную лопатку под сборку дисплея в верхнем левом углу телефона, рядом с вырезом под фронтальную камеру.

Если это трудно, возможно, потребуется снова приложить нагреватель iOpener к верхнему краю сборки дисплея.

Проведите лопатку вокруг угла и вниз по левой стороне телефона, остановившись примерно на середине, и оставьте лопатку вставленной.

Вставьте третью монтажную лопатку под сборку дисплея в середине правого края телефона и проверните её, чтобы отделить сборку.

Наклоните сборку дисплея вверх вдоль левого края телефона.

Пока не снимайте сборку полностью, так как кабель дисплея всё ещё проложен через рамку телефона.

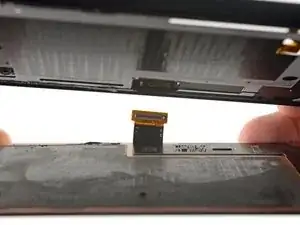

Выдвиньте разъём дисплея из отверстия рядом с материнской платой, чтобы отделить сборку дисплея от остальной части телефона.

Возможно, потребуется покачивать сборку из стороны в сторону, чтобы разъём прошёл через отверстие в рамке телефона.

Разъём выйдет без применения силы.

Снимите сборку дисплея.

Вам придётся аккуратно протянуть кабель дисплея новой сборки через вырез в материнской плате. Если возникают трудности, вы всегда можете ослабить и частично вынуть материнскую плату.

Следуйте этому руководству для инструкций по нанесению клея на заменяемую сборку дисплея.

Обязательно протестируйте ремонт прежде чем приклеивать сборку дисплея.

Если вы используете ленту Tesa для повторного крепления сборки, следуйте этому руководству.

Во время запуска после сборки дисплей пройдёт последовательность калибровки. Не прикасайтесь к сборке дисплея в этот процесс, так как это может привести к неправильной калибровке сенсора и вызвать проблемы с сенсорным управлением.
