Замена датчика LiDAR iPhone 13 Pro

Внимание: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Снимите два пентагональных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Подготовьте запасные уплотнения до выполнения этого шага или избегайте контакта с жидкостями при сборке устройства без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и избежать повреждений.

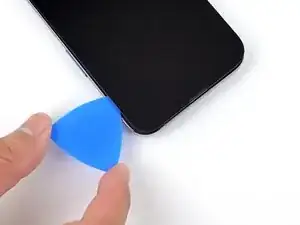

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете пометить другие углы медиатора с разными измерениями.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент для резки клея Adhesive Cutter в своём магазине саморемонта для безопасного разрезания клейкого слоя дисплея.

Если на экране iPhone трещины, наклейте ленты, чтобы предотвратить дальнейшее разрушение и защитить себя от осколков при ремонте.

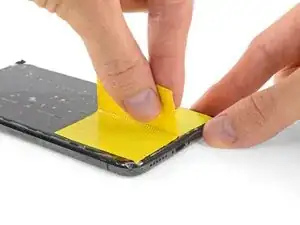

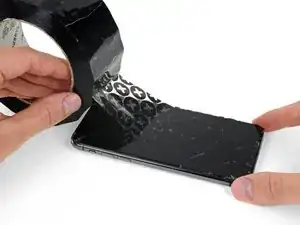

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отвалиться в процессе ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, клейкую ленту) в ручку и подденьте экран ею вместо присоски.

В крайнем случае можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве: посмотреть руководство.

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

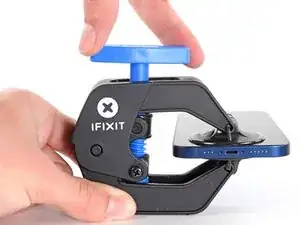

Наденьте рычаги на левый или правый край iPhone.

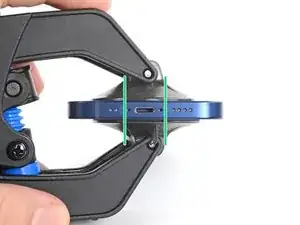

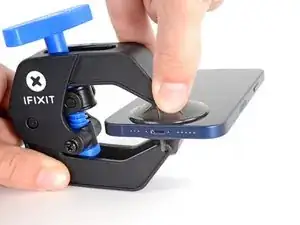

Расположите присоски у нижнего края iPhone — одна спереди, другая сзади.

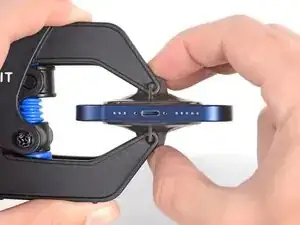

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, можно нанести ленту, чтобы увеличить сцепление.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

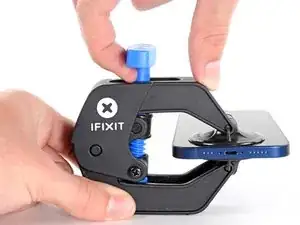

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Подложите под iPhone что-то прочное, например плотную книгу, чтобы он стоял без рук и параллельно поверхности; это упростит работу на следующих шагах.

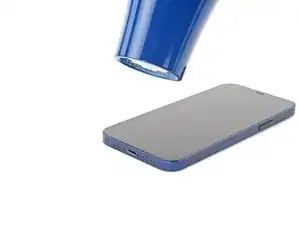

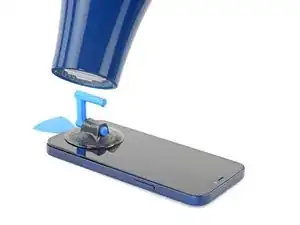

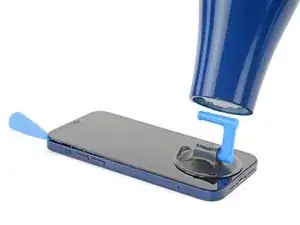

Используйте фен, чтобы нагреть вдоль нижнего края iPhone. Экран должен стать чуть слишком горячим для длительного касания.

Полные инструкции по использованию фена доступны в этом руководстве: посмотреть руководство.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор.

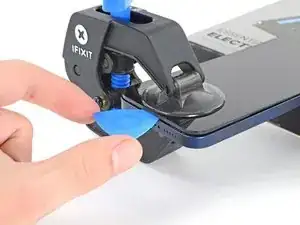

Вставьте медиатор под пластиковую рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, примените больше тепла к этой области и поверните ручку на четверть оборота.

Не делайте поворотов более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

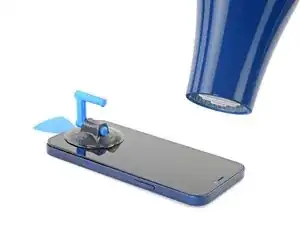

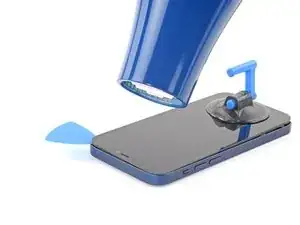

Используйте фен или тепловую пушку, чтобы нагреть нижний край iPhone в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для касания.

Никогда не держите фен в одной точке длительное время.

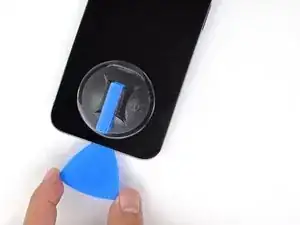

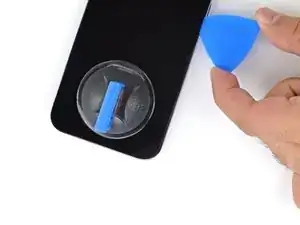

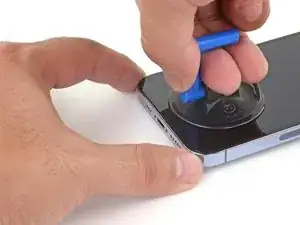

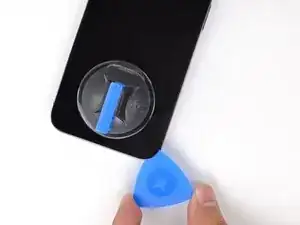

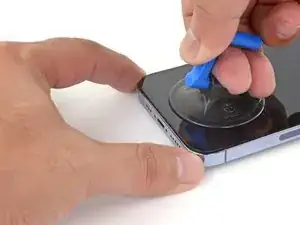

Прикрепите присоску к нижнему краю телефона, избегая самого края стекла.

Резко, но равномерно потяните присоску вверх, чтобы создать небольшой зазор между экраном и рамкой.

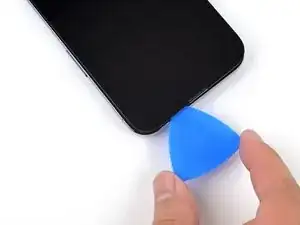

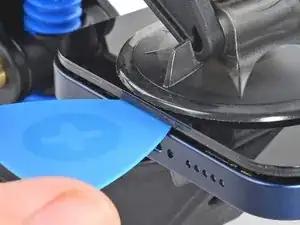

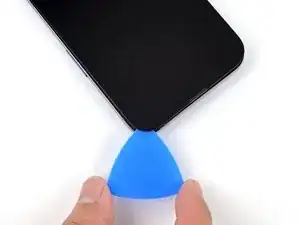

Вставьте медиатор в образовавшийся зазор под пластиковую рамку экрана.

Водонепроницающий клей, удерживающий экран, очень прочен; создание начального зазора требует значительной силы. Если вы испытываете трудности, примените больше тепла и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточный зазор для инструмента.

Используйте фен, чтобы нагреть правый край iPhone (сторону с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для касания.

Проведите лопатку по нижнему правому углу iPhone, чтобы разъединить клей.

Продолжайте проводить лопатку вверх по правому краю iPhone, пока не дойдёте до верхнего правого угла.

Не вводите лопатку глубже 3 мм, это может повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для касания.

Проведите лопатку вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вводите лопатку глубже 3 мм, это может повредить верхние датчики.

Оставьте лопатку в верхнем левом углу перед продолжением.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет чуть слишком горячим для касания.

Вдоль левого края iPhone проходят хрупкие шлейфы. Не вставляйте лопатку здесь, вы можете повредить шлейфы.

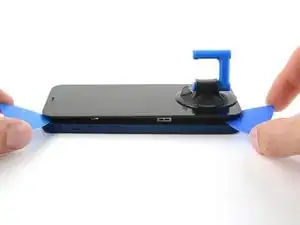

Вставьте вторую лопатку в нижний левый угол iPhone.

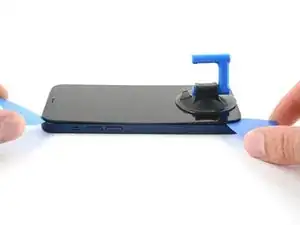

Поверните обе лопатки одновременно, пока защёлки левого края не отпустят.

Прикладывайте скручивающее усилие постепенно.

Если трудно отделить клей, повторно нагрейте левый край.

Снимите присоску со экрана.

Поверните iPhone так, чтобы правый край был обращён к вам.

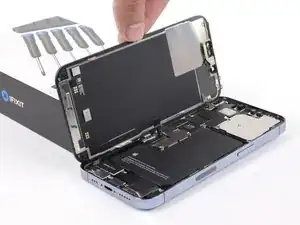

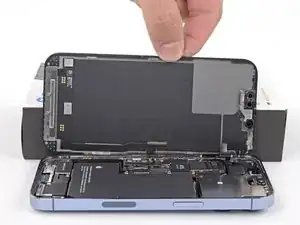

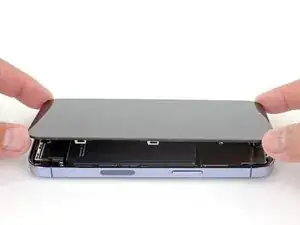

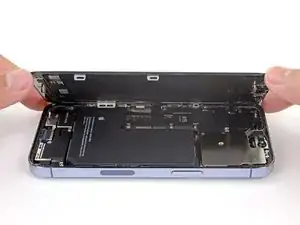

Откройте iPhone, подняв дисплей с правой стороны, как обложку книги.

Не пытайтесь полностью отсоединить дисплей — несколько хрупких ленточных кабелей всё ещё соединяют его с платой логики.

Подперните дисплей о чём‑нибудь, чтобы он оставался приподнятым, пока вы работаете с телефоном.

При сборке поставьте дисплей на место, совместите защёлки вдоль верхнего края и аккуратно придавите верхний край до фиксации, затем защёлкните остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

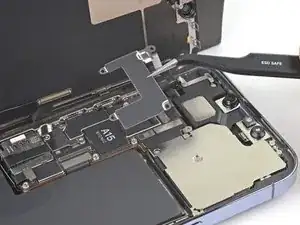

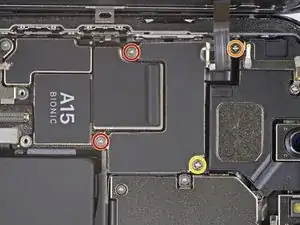

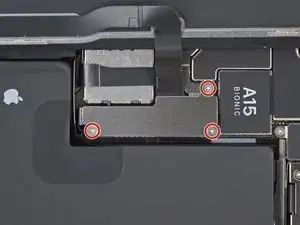

Используйте отвертку Y000, чтобы удалить три винта 1.3 мм, крепящие крышку разъёма аккумулятора.

В ходе ремонта отслеживайте каждый винт и не перепутайте их, чтобы не повредить iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции перед окончательной установкой дисплея. Обязательно полностью выключите iPhone перед продолжением работ.

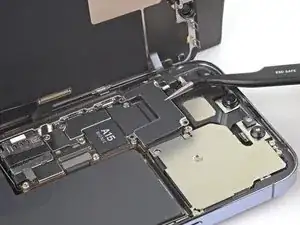

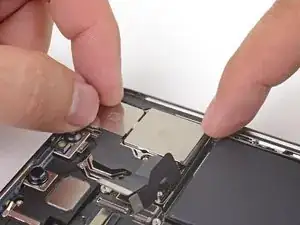

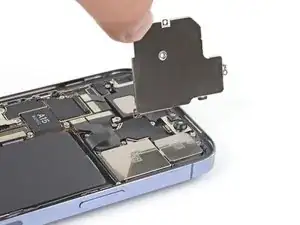

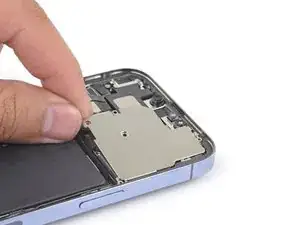

Снимите крышку разъёма аккумулятора.

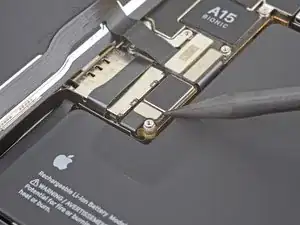

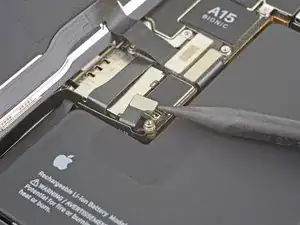

Используйте заострённый конец лопатки или чистый ноготь, чтобы поддеть разъём аккумулятора и приподнять его из сокета на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы, чтобы он случайно не соприкоснулся с сокетом и не подал питание на телефон во время ремонта.

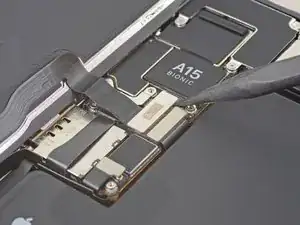

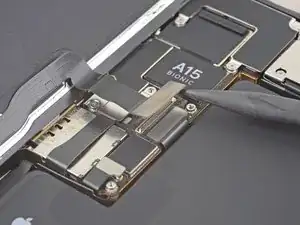

Используйте заострённый конец лопатки или чистый ноготь, чтобы поддеть разъём дисплея и приподнять его из сокета на плате логики.

Чтобы снова подключить такие пресс‑разъёмы, аккуратно совместите и придавите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте на середину. Если разъём будет смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте отвертку Y000, чтобы удалить два винта 1.1 мм с крышки разъёма переднего датчика.

Используйте крестовую отвертку, чтобы удалить оставшиеся два винта с крышки:

Один винт 1.5 мм

Один винт 1.8 мм

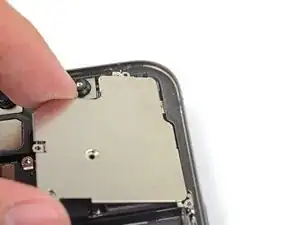

Снимите крышку разъёма переднего датчика.

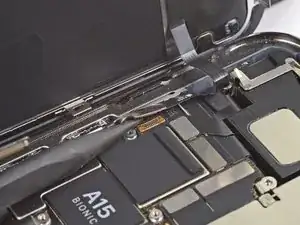

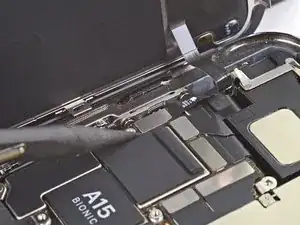

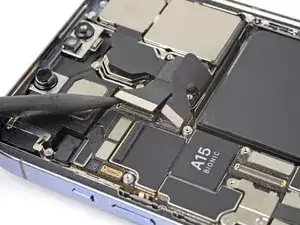

Используйте заострённый конец лопатки, чтобы отсоединить кабельный разъём сборки переднего датчика.

Снимите экран.

При сборке сделайте паузу на этом шаге, если вы хотите заменить водонепроницаемый клей по краям дисплея.

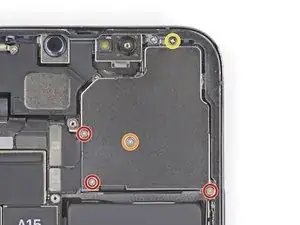

Используйте отвертку Y000, чтобы удалить четыре винта, крепящие крышку модуля задней камеры:

Три винта 1.4 мм

Один винт 1.3 мм

Используйте крестовую отвертку, чтобы удалить один винт 1.6 мм.

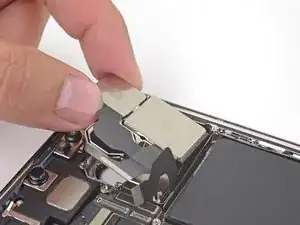

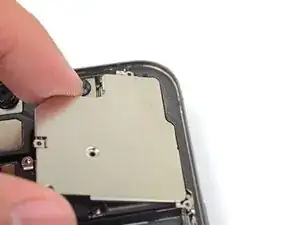

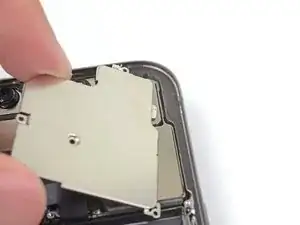

Подденьте крышку камеры со стороны, ближайшей к плате логики, и снимите её.

При установке крышки модуля камеры убедитесь, что выступ вдоль правого края заходит под шасси телефона.

Подденьте заострённым концом лопатки и отсоедините два кабеля камеры от логической платы.

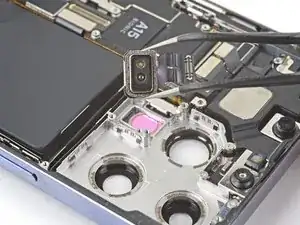

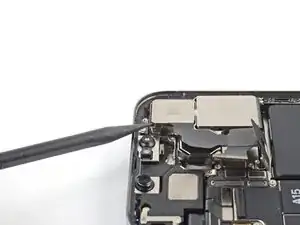

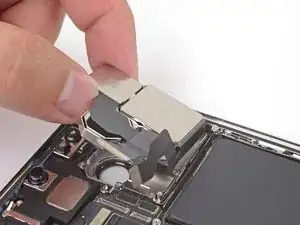

Используйте наконечник лопатки, чтобы приподнять узел камеры и вынуть его из iPhone.

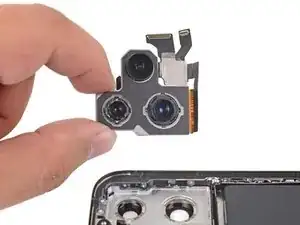

Снимите задние камеры.

При сборке вставьте два кабеля сборки камеры в зазор между верхней стенкой аккумулятора и нижней стенкой камеры.

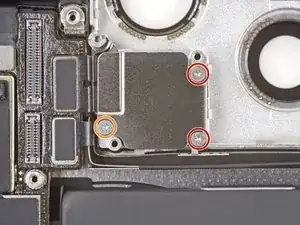

Отвинтите три винта крышки лидарного модуля отвёрткой Y000:

Два винта 1.4 мм

Один винт 1.3 мм

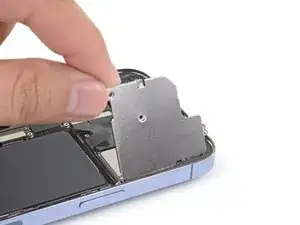

Снимите крышку лидарного модуля.

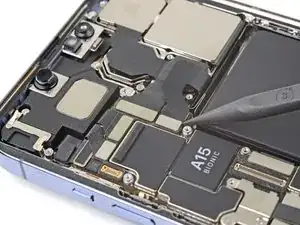

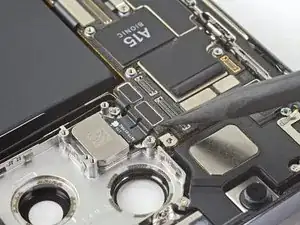

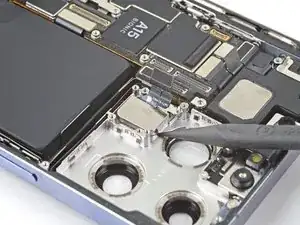

Используйте заострённый наконечник лопатки, чтобы отсоединить кабель лидарного датчика от логической платы.

Используйте заострённый наконечник лопатки, чтобы приподнять лидарный датчик из шасси и вынуть его.
