Разборка материнской платы iPhone 13 Pro

В нашем предыдущем посте мы разбирали iPhone 13 Pro. Сегодня мы покажем, как разделить материнскую плату iPhone 13 Pro, чтобы продемонстрировать отличия плат и сложность ремонта.

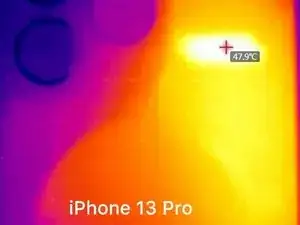

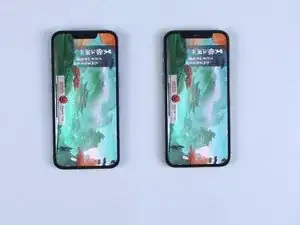

В первую очередь мы провели бенчмарк iPhone 13 Pro и iPhone 12 Pro одновременно. С помощью инфракрасной тепловизионной камеры LINCSEEK обнаружено, что iPhone 13 Pro нагревается сильнее, чем iPhone 12 Pro. iPhone 13 Pro может достигать максимальной температуры около 48 °C, тогда как максимальная температура iPhone 12 Pro составляет около 40 °C.

Далее мы разделяем материнскую плату iPhone 13 Pro, чтобы изучить её внутреннюю структуру и выяснить, что вызывает перегрев. Одновременно мы пошагово покажем, как разделять и вновь собирать плату.

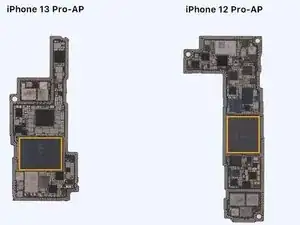

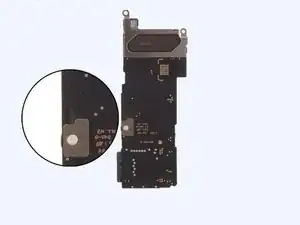

Материнская плата iPhone 13 Pro спроектирована более компактно, чтобы освободить больше места для аккумулятора. Кроме того, плата больше не использует L-образную конструкцию.

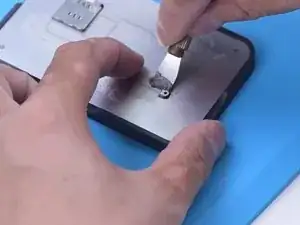

Снимите материнскую плату. По-прежнему используется двухслойная конструкция.

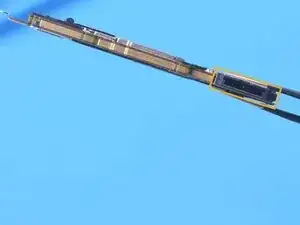

Считыватель SIM-карты не является отдельным модулем и припаян к материнской плате.

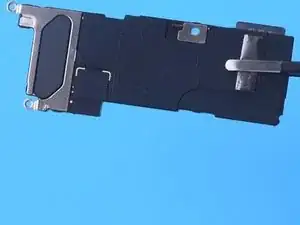

Для лучшего отвода тепла обе стороны материнской платы покрыты толстой теплоотводящей лентой.

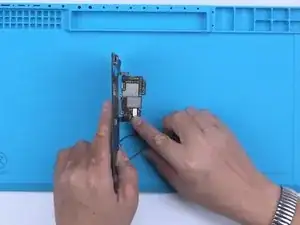

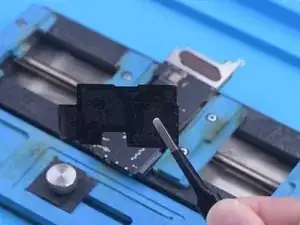

Затем снимаем поролон на плате. Удаляйте ленту с платы с помощью горячего фена при 100 °C. Видно, что NAND находится под термолентой A15.

Продолжаем снимать ленты с обратной стороны материнской платы. Теплоотводящие ленты на плате пригодны для повторного использования. Пожалуйста, не повреждайте ленты при ремонте, чтобы не ухудшить эффект теплоотвода после сборки.

Мы обнаружили, что на обратной стороне платы сигнала iPhone 13 Pro есть компоненты. Обратите внимание, чтобы не повредить компоненты при разделении.

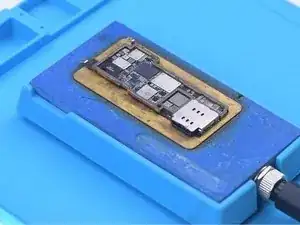

Поскольку нагревательная платформа для iPhone 13 Pro ещё не выпущена, мы используем универсальную нагревательную платформу при 170 °C для разделения. Потому что средний слой материнской платы линейки iPhone 13 по-прежнему припаян с использованием припоя средней температуры.

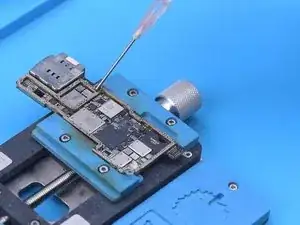

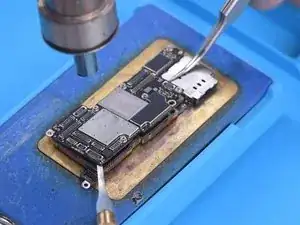

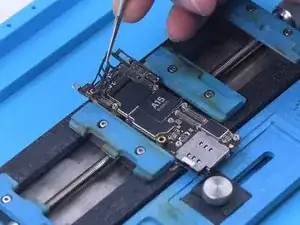

Добавьте нагрев горячим феном на 330 °C вокруг платы, когда температура на нагревательной платформе достигает 150 °C. Когда логическая плата ослабнет, снимите её пинцетом.

Будьте осторожны, чтобы не повредить окружающие компоненты при снятии.

Процессор находится в стеке с модемом, что ухудшает отвод тепла от материнской платы.

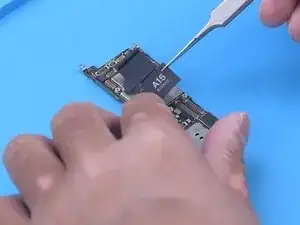

Далее снимаем термопасту с микросхем.

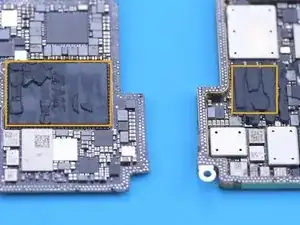

Размер чипа A15 значительно увеличился, что усложняет выпаивание процессора.

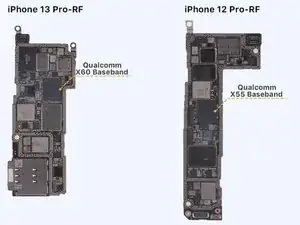

Модемный процессор iPhone 13 Pro был обновлён до Qualcomm X60. Считается, что сигнал телефона будет более стабильным по сравнению с предыдущими моделями.

Затем проверяем, сможет ли отдельная логическая плата iPhone 13 Pro запуститься. Питаем логическую плату от источника постоянного тока.

Подключите дисплей. Запустите устройство с помощью пинцета.

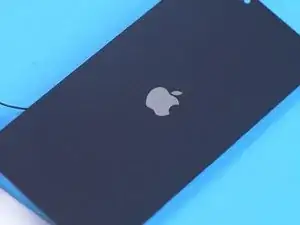

Мы наблюдаем, что у iPhone 13 Pro запуск занимает больше времени, чем у предыдущих моделей. Появление логотипа Apple на экране занимает 8–10 секунд. Это может быть вызвано программной частью.

Далее мы воссоединяем плату сигнала с логической платой. Нанесите немного флюса на контактные площадки платы сигнала.

Для лучшей очистки припоя впоследствии нанесите немного припоя низкой температуры, чтобы нейтрализовать температуру контактных площадок.

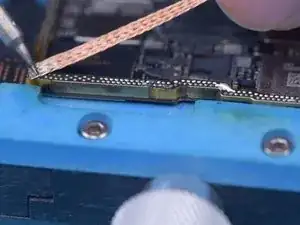

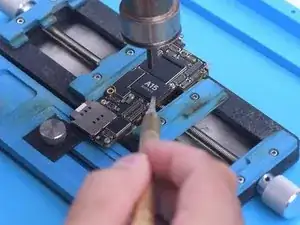

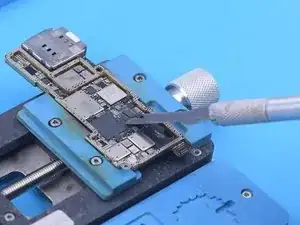

Очистите контактные площадки паяльником при 380 °C и оплеткой для припоя. Нанесите припой на контактные площадки логической платы. Пожалуйста, не затрагивайте окружающие компоненты при нанесении припоя. На это также следует обратить внимание при удалении припоя паяльником.

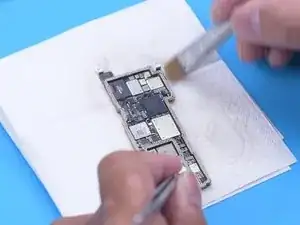

Очистите контактные площадки очистителем для печатных плат.

Затем мы выполняем реболлинг платы сигнала. Закрепите плату сигнала на платформе для реболлинга. Установите шаблон для реболлинга в положение. Равномерно нанесите припой средней температуры.

Снимите шаблон для реболлинга. Поместите плату сигнала на нагревательную платформу для нагрева. После формирования шариков припоя охладите плату сигнала.

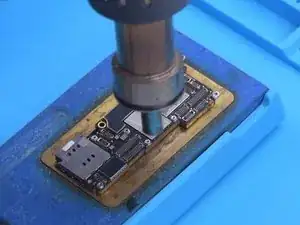

Нанесите немного флюса на контактные площадки. Выровняйте логическую плату с платой сигнала. Продолжайте нагревать на нагревательной платформе при 170 °C. Добавьте нагрев вокруг материнской платы горячим феном при 330 °C.

После того как материнская плата остынет, отделите плату. Прикрепите поролон и теплоотводящие ленты обратно к плате.

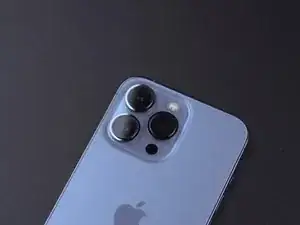

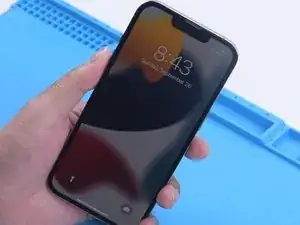

Установите материнскую плату для тестирования. Телефон включается нормально.

В заключение, в результате разделения установлено, что iPhone 13 Pro по-прежнему имеет двухслойную материнскую плату. Внешний вид платы изменился, но расположение основных микросхем практически не изменилось.
