Замена громкоговорителя iPhone 13 Pro

Внимание: Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Уберите два пентагранных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Открытие дисплея нарушит его водозащитные уплотнения. Приготовьте запасные уплотнения перед переходом к следующему шагу или избегайте контакта с жидкостями, если собираетесь собрать iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы разметить медиатор и избежать повреждений.

Замерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными расстояниями.

Альтернативно приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине самообслуживания.

Если экран iPhone треснул, зафиксируйте дальнейшее разрушение и защитите себя во время ремонта, заклеив стекло.

Наклейте налегающие полосы прозрачного упаковочного скотча на экран iPhone до полного покрытия лицевой стороны.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, армированный скотч) в ручку и поднимите экран с её помощью.

В крайнем случае вы можете приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту для создания более цепкой поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Поддержите iPhone на прочной опоре, например на книге в твёрдом переплёте, чтобы он стоял без рук и был параллелен полу; это упростит работу на следующих шагах.

Используйте фен, чтобы прогреть вдоль нижнего края iPhone. Экран должен быть слегка слишком горячим для касания.

Для полных инструкций по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей успел ослабнуть и образовался зазор для поддевания.

Вставьте медиатор под пластиковую окантовку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создал достаточного зазора, добавьте нагрева и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Используйте фен или термовоздушный пистолет, чтобы прогреть нижний край iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для касания.

Никогда не держите фен неподвижно в одной точке длительное время.

Прикрепите присоску к нижнему краю телефона, избегая самого края стекла.

Тяните присоску вверх с ровным, постоянным усилием, чтобы создать небольшой зазор между экраном и рамкой.

Вставьте медиатор в зазор под пластиковой окантовкой экрана.

Герметизирующий клей, удерживающий экран на месте, очень прочный; создание начального зазора требует значительного усилия. Если вам трудно открыть зазор, добавьте нагрева и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточный зазор для инструмента.

Используйте фен, чтобы прогреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет слегка слишком горячим для касания.

Проведите инструментом для вскрытия вокруг нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте вести инструмент вверх по правому краю iPhone до достижения верхнего правого угла.

Не вставляйте инструмент глубже 3 мм — вы можете повредить внутренние компоненты.

Оставьте инструмент в верхнем правом углу перед продолжением.

Используйте фен, чтобы прогреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите инструментом для вскрытия вокруг верхнего правого угла iPhone, чтобы отделить верхний клей.

Не вставляйте инструмент глубже 3 мм — вы можете повредить верхние датчики.

Оставьте инструмент в верхнем левом углу перед продолжением.

Используйте фен, чтобы прогреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Вдоль левого края iPhone проходят тонкие кабели. Не вставляйте здесь инструмент, вы можете повредить кабели.

Вставьте второй инструмент для вскрытия в нижний левый угол iPhone.

Поверните оба инструмента одновременно, пока защелки левого края не освободятся.

Прилагайте крутящий момент постепенно.

Если трудно отделить клей, снова прогрейте левый край.

Снимите присоску со стекла экрана.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, откидывая дисплей вверх от правой стороны, как обложку книги.

Не пытайтесь полностью отсоединить дисплей — несколько хрупких шлейфов всё ещё соединены с платой логики.

Подперьте дисплей о чёткую опору, чтобы он держался во время работы с телефоном.

При сборке положите дисплей на место, совместите защёлки по верхнему краю и аккуратно нажмите верхний край на место, прежде чем защёлкивать остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не погнуты.

Используйте отвертку Y000, чтобы выкрутить три винта 1.3 мм, фиксирующие крышку разъёма батареи.

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается на своё место, чтобы не повредить iPhone.

При сборке это удобный момент включить iPhone и проверить все функции перед окончательным закрытием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите крышку разъёма батареи.

Используйте заострённый конец лопатки или чистый ноготь, чтобы поддеть разъём батареи и приподнять его из гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

Используйте заострённый конец лопатки или чистый ноготь, чтобы поддеть разъём дисплея и приподнять его из гнезда на плате логики.

Чтобы вновь подключить такие нажимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении штырьки могут согнуться и получиться необратимое повреждение.

Используйте отвертку Y000, чтобы выкрутить два винта 1.1 мм с крышки разъёма передних датчиков.

Используйте крестообразную отвертку, чтобы выкрутить оставшиеся два винта с крышки:

Один винт 1.5 мм

Один винт 1.8 мм

Снимите крышку разъёма передних датчиков.

Используйте заострённый конец лопатки, чтобы отключить разъём шлейфа передней сенсорной сборки.

Снимите экран.

При сборке остановитесь на этом этапе, если хотите заменить водонепроницаемый клей по краям дисплея.

Используйте крестовую отвертку, чтобы выкрутить четыре винта 1.5 мм, фиксирующие динамик:

Два винта с большими головками

Два винта с меньшими головками

Вставьте инструмент для вскрытия между верхним краем тактильного двигателя и полосой с клеевой основой.

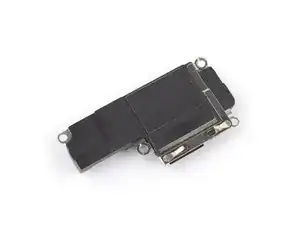

Снимите динамик.

Если в запасной детали отсутствует пластиковая полоска вдоль верхней части динамика, её нужно перенести с оригинальной детали на запасную.

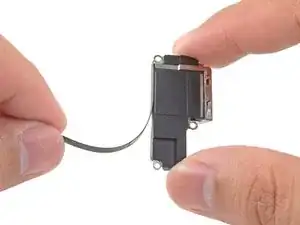

Используйте пальцы, чтобы аккуратно оторвать самоклеящуюся полоску от динамика.

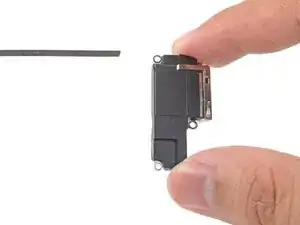

Останется только динамик.
