Замена батареи Google Pixel 5a

Обязательно выключите устройство перед началом ремонта.

Вам потребуется приподнять экран, чтобы снять его с телефона. Внимательно прочтите следующие примечания прежде чем продолжить.

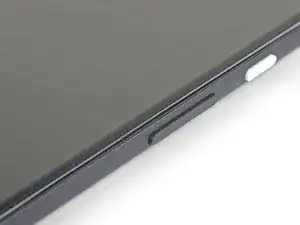

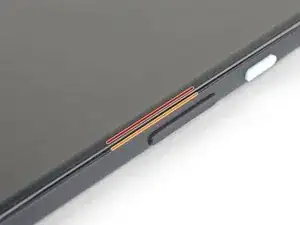

Обратите внимание на два шва по краю телефона:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддёргивайте в этом шве.

Шов рамки: Здесь пластиковая рамка, предназначенная для защиты экрана, соединяется с корпусом. Она удерживается пластиковыми защёлками. Именно здесь следует поддевать.

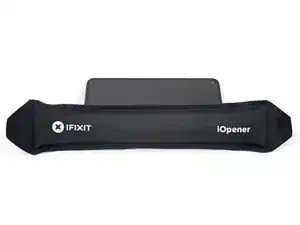

Приложите нагретый iOpener к правому краю дисплея на одну минуту, чтобы размягчить клей.

В зависимости от прочности клея на вашем устройстве, может потребоваться повторное применение iOpener, чтобы ослабить его достаточно.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

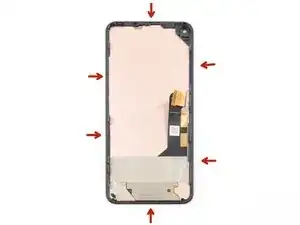

Чтобы снять экран, вам потребуется вставить лопатки между чёрными защёлками, которые фиксируют рамку к средней части корпуса.

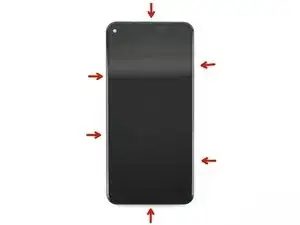

Отметьте оптимальные точки входа прежде чем продолжать.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

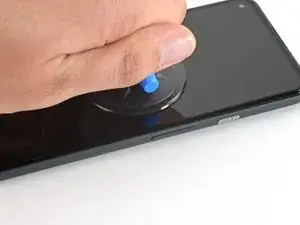

Разместите присоску как можно ближе к правому краю экрана.

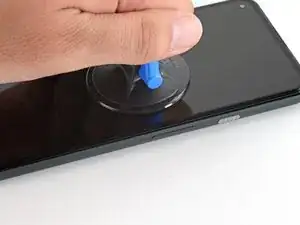

Поднимайте присоску ровной сильной силой, пока между рамкой и средней частью корпуса не появится небольшой зазор.

Рамка соединена с средней частью корпуса рядом пластиковых защёлок, которые можно отсоединить, вставляя лопатку вдоль всего шва.

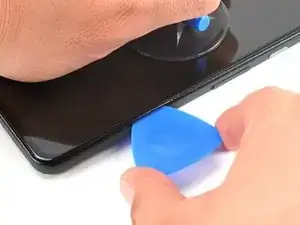

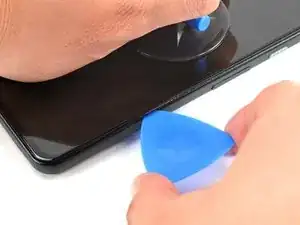

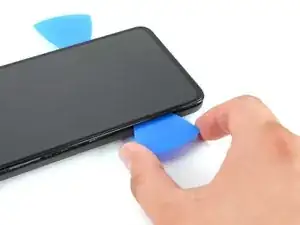

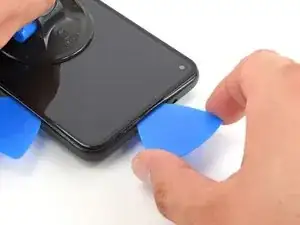

Вставьте кончик лопатки в шов рамки примерно в 4–5 см от нижней части телефона.

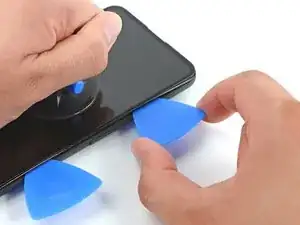

Вставьте кончик лопатки в шов рамки примерно в 3–4 см от верхней части телефона.

Вставьте кончик лопатки в шов рамки в верхней части телефона.

Если этот шаг даётся с трудом, проведите лопаткой вдоль верхнего правого угла телефона, пока в верхней части не появится достаточно зазора для лопатки.

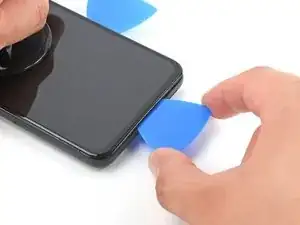

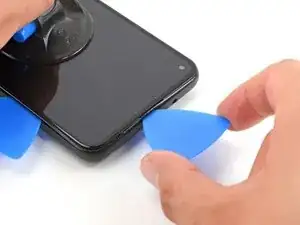

Вставьте кончик лопатки в шов рамки в нижней части телефона.

Если этот шаг даётся с трудом, проведите лопаткой вдоль нижнего правого угла телефона, пока в нижней части не появится достаточно зазора для лопатки.

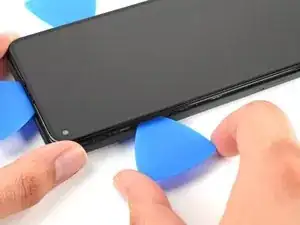

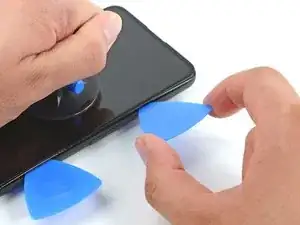

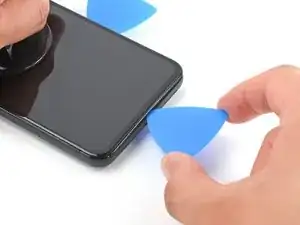

Вставьте кончик лопатки в шов рамки на левой стороне телефона, примерно в 2 см от нижней части телефона.

Вставьте кончик лопатки в шов рамки примерно в 3–4 см ниже фронтальной камеры.

Обязательно отсоедините все защёлки. Разрежьте оставшийся клей лопаткой.

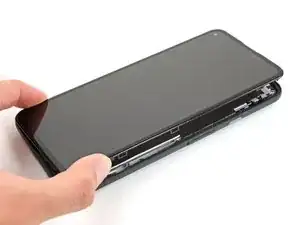

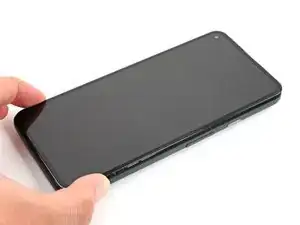

Откройте устройство с правой стороны как книгу.

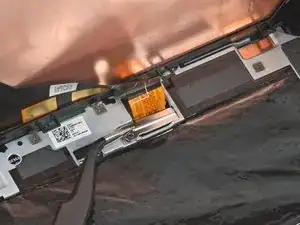

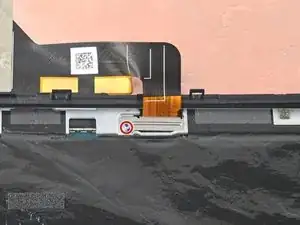

Используйте отвёртку Torx T3, чтобы вынуть винт длиной 4.6 мм, фиксирующий скобу разъёма экрана.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

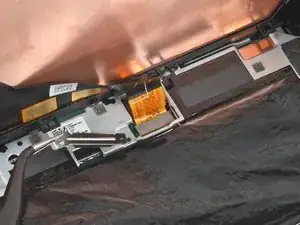

С помощью пинцета снимите скобу разъёма экрана.

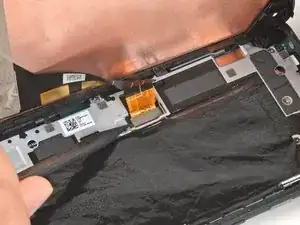

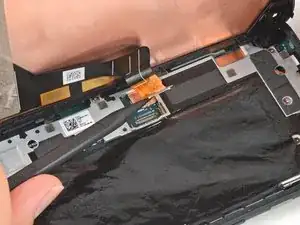

Используйте кончик лопатки, чтобы приподнять и отключить гибкий кабель экрана.

Чтобы повторно подключить подобные нажимные разъёмы, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неверном совмещении контакты могут погнуться, вызвав необратимое повреждение.

Чтобы не повредить экран или запасной экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочем месте убедитесь, что ничто не касается задней стороны экрана. Рассмотрите возможность положить его на мягкую безворсовую ткань.

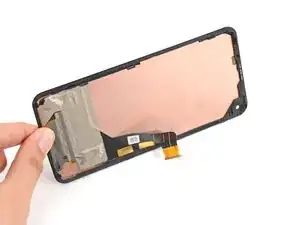

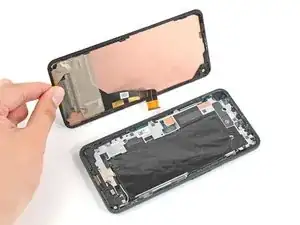

Снимите экран с телефона.

При сборке:

Если вы заменяли экран, проверьте отверстие для фронтальной камеры и удалите любые защитные пленки, закрывающие его.

Не забудьте заново установить кронштейн разъёма экрана.

Если вы используете клей, вырезанный по шаблону, следуйте этому руководству, чтобы правильно нанести новый клей для экрана.

Если вы используете ленту Tesa для приклеивания экрана, следуйте этому руководству.

В процессе первичной загрузки после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану в этот период, это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорным вводом.

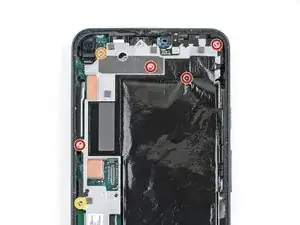

Отверткой T3 Torx отвинтите шесть винтов, которыми средняя рамка крепится к плате:

Четыре винта 4,6 мм

Один винт 4,0 мм

Один винт 2,0 мм

Поскольку некоторые из этих винтов имеют разную длину, следите за каждым винтом и устанавливайте их обратно на свои места.

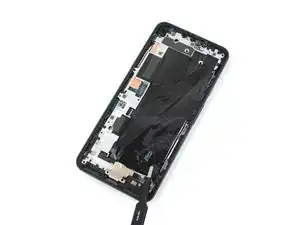

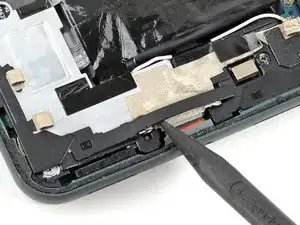

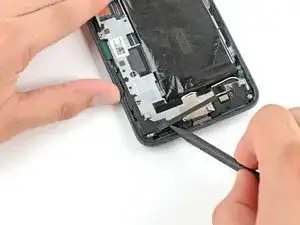

Используйте заострённый конец лопатки, чтобы приподнять чёрную пластиковую крышку внизу слева от телефона.

Просуньте заострённый конец лопатки влево, пока пластиковая крышка полностью не отделится от средней рамки.

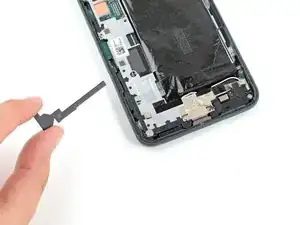

Снимите пластиковую крышку с средней рамки.

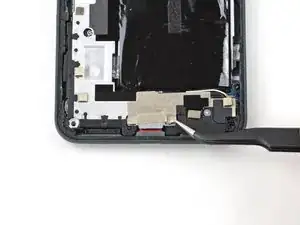

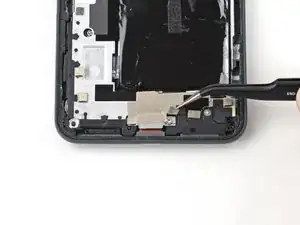

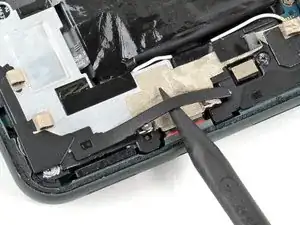

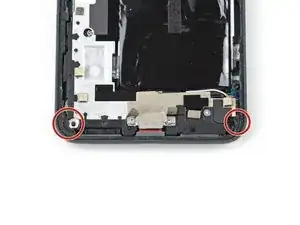

Щипцами аккуратно отогните ленту, закрывающую два винта, фиксирующие кронштейн разъёма зарядки.

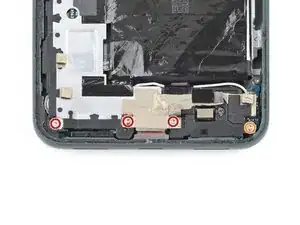

Отверткой T3 Torx отвинтите оставшиеся четыре винта, которыми средняя рамка крепится к плате:

Три винта 4,6 мм

Один винт 4,0 мм

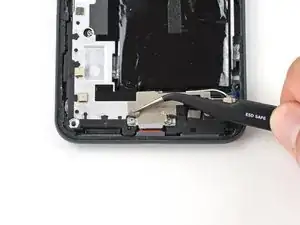

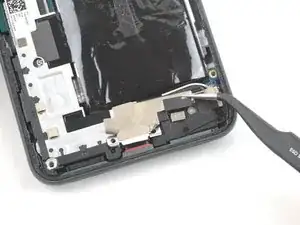

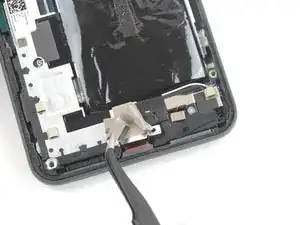

Используйте лопаточку или пинцет, чтобы отогнуть ленту, фиксирующую кронштейн разъёма зарядки к динамику.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или воспламениться.

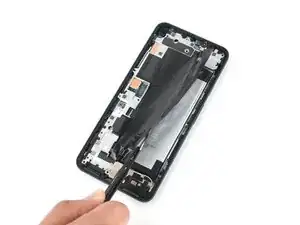

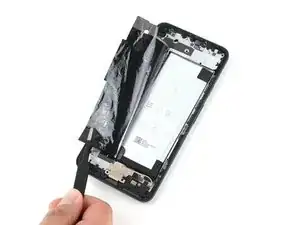

Используйте тупой конец пинцета или пальцы, чтобы аккуратно отогнуть графитовую пластину, покрывающую аккумулятор.

Будьте внимательны, чтобы случайно не проколоть и не повредить аккумулятор при захвате графитовой пластины.

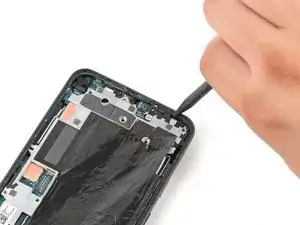

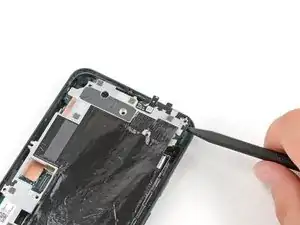

Вставьте заострённый конец лопатки под верхний правый угол средней рамки.

В верхней части средней рамки есть чёрный пластиковый зажим, который закрепляет её к верхней части корпуса. Чтобы отсоединить, потяните средней рамкой вниз, затем подденьте её вверх лопаткой.

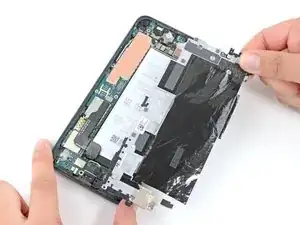

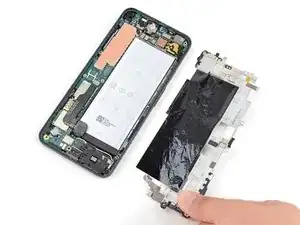

Снимите среднюю рамку.

Есть две маленькие пластиковые детальки, которые помогают удерживать среднюю рамку на месте. Следите, чтобы не потерять их, так как без средней рамки они очень легко теряются.

Обязательно поместите их обратно в соответствующие углы до установки средней рамки при сборке устройства.

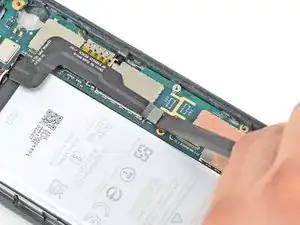

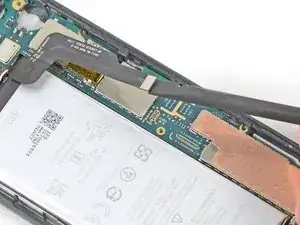

Используйте плоский конец лопатки, чтобы приподнять разъём аккумулятора и отключить его.

Если вы используете средство для удаления клея, сначала выполните эти подготовительные шаги.

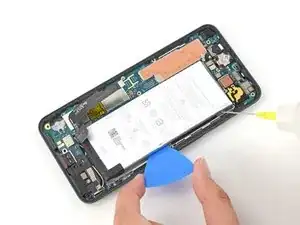

Нанесите 2–3 капли высококонцентрированного (90% или выше) изопропилового спирта под каждый угол аккумулятора и дайте ему впитаться в течение 2–3 минут, чтобы ослабить клей.

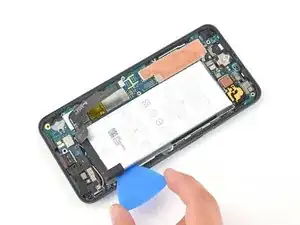

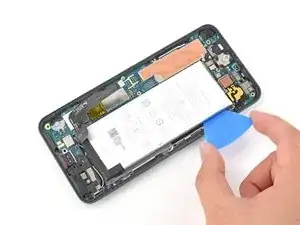

Вставьте медиатор в зазор справа от аккумулятора и проведите его кончиком под аккумулятор.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или воспламениться.

Проведите медиатором вдоль правой стороны аккумулятора, чтобы разрезать клей, фиксирующий его к средней рамке.

Когда правая сторона аккумулятора начнёт отделяться от средней рамки, оставьте открывающий медиатор в зазоре, чтобы держать аккумулятор слегка приподнятым.

Нанесите несколько капель изопропилового спирта непосредственно на клей, фиксирующий аккумулятор к средней рамке. Дайте спирту впитаться в клей в течение 2–3 минут.

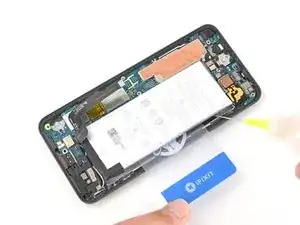

Повторите предыдущий шаг, используя открывающую карточку, чтобы разрезать оставшийся клей под правой стороной батареи.

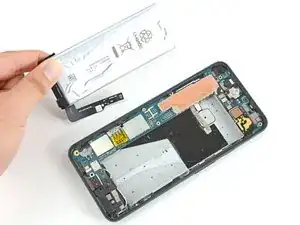

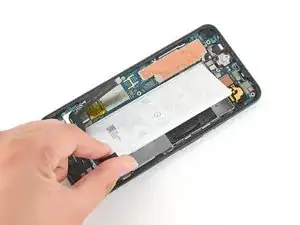

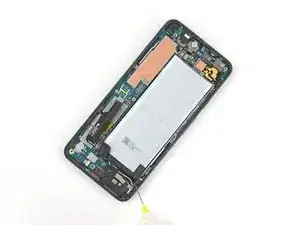

Снимите батарею.

Не используйте батарею повторно после её извлечения. Напряжение при удалении может вызвать скрытые повреждения элемента питания, создавая потенциальную опасность. Замените её на новую батарею.

Чтобы установить новую батарею:

Удалите остатки клея с телефона и очистите всю область под батареей изопропиловым спиртом. Если в телефоне остался раствор спирта, аккуратно вытрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой новой батареи.

Наклейте несколько новых полосок готового клейкого материала или ленты Tesa.

Если вы крепите батарею с помощью клейкой ленты, вырезанной вручную, следуйте этому руководству.

Плотно прижмите новую батарею на место в течение 5–10 секунд.
