Замена аккумулятора iPhone 15 Pro

Разрядите аккумулятор телефона до уровня ниже 25% перед началом ремонта — заряженный литий‑ионный аккумулятор может воспламениться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую кнопку громкости и сдвиньте для выключения питания телефона.

Если экран или заднее стекло треснули, наложите перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для присасывания присоски.

Если вставить инструмент слишком глубоко, лопатка для вскрытия может повредить устройство. Выполните этот шаг, чтобы разметить лопатку и предотвратить повреждения.

Отмерьте 3 мм от наконечника и отметьте лопатку перманентным маркером.

Вы также можете отметить остальные углы лопатки с другими измерениями.

В качестве альтернативы приклейте монету к лопатке на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине Self Repair Store.

Используйте пенталобный отверток P2, чтобы выкрутить два винта длиной 7 мм по обе стороны от разъёма зарядки.

Используйте фен или термопистолет, чтобы нагреть нижний край экрана до состояния, когда он станет горячим на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — аккумулятор чувствителен к повреждению от тепла.

Прикрепите присоску к нижнему краю экрана.

Резким, но равномерным усилием потяните ручку вверх, чтобы создать зазор между экраном и рамкой.

Вставьте наконечник лопатки в зазор.

При резке клея, удерживающего экран, в следующих шагах будьте осторожны в следующих местах:

Существуют два хрупких кабеля, соединяющие экран с телефоном: один чуть выше кнопки действия, другой — примерно посередине левого края.

Вокруг периметра телефона располагается несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять лопатку глубже рекомендованного в этих местах, чтобы избежать изгиба контактов.

Не вставляйте лопатку глубже, чем 3 мм вдоль нижнего края.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разделить клей.

Оставьте лопатку вставленной в правом нижнем углу, чтобы клей не склеился снова.

Нагрейте правый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль правого края.

Проведите лопаткой вокруг правого нижнего угла экрана в направлении кнопки питания, пока не почувствуете упор у защёлки, фиксирующей экран.

Поверните лопатку так, чтобы плоская грань оказалась под экраном.

Поверните лопатку, чтобы увеличить зазор между экраном и рамкой, пока правая защёлка не освободится.

Вставьте вторую лопатку справа от первой лопатки.

Сдвиньте первую лопатку обратно к правому нижнему углу экрана.

Сдвиньте вторую лопатку к правому верхнему углу экрана, чтобы отделить клей.

Оставьте эти лопатки вставленными, чтобы клей не склеился снова.

Нагрейте верхний край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль верхнего края.

Проведите лопаткой вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить две защёлки и клей, которые его фиксируют.

Нагрейте левый край экрана до состояния, при котором он станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 2 мм вдоль левого края, чтобы не повредить два кабеля, соединяющие экран с телефоном.

Поверните медиатор вокруг верхнего левого угла экрана.

Проведите медиатором до нижнего левого угла экрана, чтобы разъединить клей.

Поставьте небольшую коробку или стопку книг слева от телефона, чтобы подпереть экран при отсоединении его кабелей.

Поднимите правый край экрана, как обложку книги.

Если экран кажется застрявшим, пройдитесь по периметру открывающим медиатором, чтобы отделить остатки клея.

Подперните экран так, чтобы получить доступ к его кабелям без натяжения.

Используйте отвёртку Y000, чтобы выкрутить шесть винтов, крепящих защитную крышку платы:

Четыре винта длиной 1.6 мм

Два винта длиной 1.3 мм

Поверните нижнюю часть защитной крышки платы против часовой стрелки и сдвиньте верхний левый угол из-под кабеля датчика освещённости, чтобы снять крышку.

При сборке убедитесь, что верхний левый угол крышки располагается под кабелем датчика освещённости.

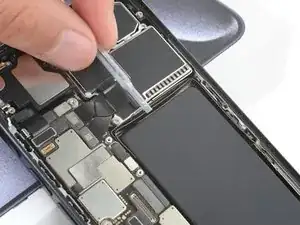

Используйте наконечник открывающего медиатора, чтобы поддеть и отключить нащёлкивающийся разъём батареи в правом нижнем углу платы.

Чтобы заново подключить нащёлкивающийся разъём, совместите его с гнездом и осторожно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Убедитесь, что он сидит ровно, так как изолирующая резина вокруг гнезд может помешать полному соединению.

Используйте наконечник открывающего медиатора, чтобы поддеть и отключить кабель экрана от центра платы.

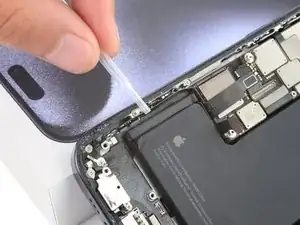

Аккуратно поддвиньте наконечник открывающего медиатора под кабель датчика освещённости рядом с верхним левым углом платы.

Поднимите кабель, чтобы отключить его.

Снимите экран.

При повторной сборке следуйте этом руководству, чтобы нанести новый клей и установить экран.

Осторожно: не повредите ни один из пружинных контактов при чистке рамки.

Используйте отвёртку Phillips #000, чтобы выкрутить четыре винта, крепящие динамик:

Один винт длиной 2.7 мм

Три винта длиной 2 мм

К верхним кромкам динамика и двигателя тактильной отдачи приклеена пластиковая прокладка.

Поднимите нижний край динамика, пока не сможете схватить его пальцами.

Отделите динамик от пластиковой прокладки по верхнему краю и снимите его.

Используйте остриё лопатки, чтобы поддеть и отключить нащёлкивающийся разъём двигателя тактильной отдачи.

Используйте отвёртку Phillips #000, чтобы выкрутить два винта длиной 2 мм, крепящие двигатель тактильной отдачи.

Снимите двигатель тактильной отдачи.

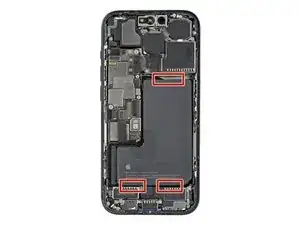

Три секции растягивающегося клея закрепляют батарею в рамке — две внизу и одна вверху.

Каждая полоса имеет чёрную вытягивающуюся язычок на конце, который слабо приклеен к краю батареи.

В следующих шагах Вы будете тянуть каждый язычок из-под батареи.

Полосы ослабляются при растяжении, но могут оборваться, прежде чем Вы сможете полностью их удалить, особенно верхняя. Если какая‑то порвётся — не беспокойтесь. Продолжайте читать, там описан альтернативный способ снятия батареи.

Не прокалывайте и не вмятивайте батарею инструментом — при повреждении она может протечь опасными веществами или воспламениться.

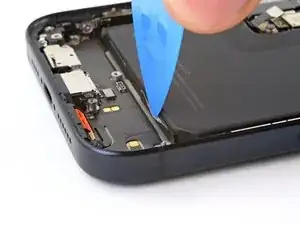

Используйте наконечник открывающего медиатора, чтобы аккуратно отлепить край язычка клея от кромки батареи.

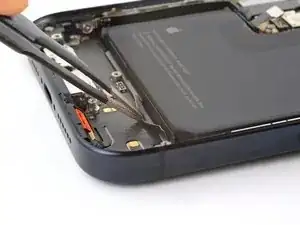

Захватите край язычка тупоконечными пинцетами и полностью вытяните его с кромки батареи.

Повторите для остальных двух язычков.

Вытяните одну из вытяжных полосок из-под батареи, пока не сможете захватить её пальцами или обернуть вокруг инструмента.

Удерживайте телефон ровно, опираясь на кромки рамки — не нажимайте на батарею.

Тяните ленту медленно, равномерно и под низким углом, не цепляя другие компоненты.

Продолжайте тянуть, перемещая захват или обворачивая её вокруг инструмента по мере продвижения, пока лента полностью не выйдет из-под батареи.

Если лента оборвётся, попытайтесь её извлечь. Если не удаётся захватить её из-под батареи, переходите к следующему шагу.

Повторите этот шаг для остальных двух лент.

Если вы удалили все три растягивающиеся клейкие полосы, поздравляем — вы теперь можете извлечь батарею! Если нет, выполните следующие два шага, чтобы разделить клей спиртом и пластиковой картой.

Если осталась верхняя полоса, приподнимите верхний край телефона.

Если осталась одна из нижних полос, приподнимите левый край телефона (сторону с кнопками громкости).

Используйте пипетку или шприц, чтобы нанести несколько капель высококонцентрированного изопропилового спирта (свыше 90%) на приподнятый край батареи.

Подождите одну минуту, чтобы спирт проник под батарею и размягчил клей.

Не сгибайте и не мните батарею. Если клей упорно держится, нанесите ещё несколько капель изопропилового спирта и попробуйте снова.

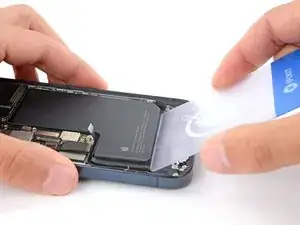

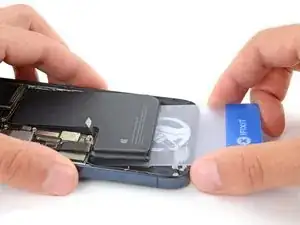

Вставьте короткий край пластиковой карты между нижним краем батареи и рамкой.

Будьте осторожны, чтобы не поцарапать рамку под батареей — рядом с центром видна катушка беспроводной зарядки.

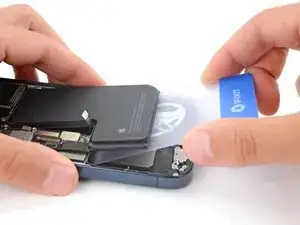

Аккуратно отожмите батарею вверх, пока клей полностью не отделится.

В зависимости от прочности клея это может занять время. Приготовьтесь выдержать до минуты постоянного давления, пока клей не ослабнет.

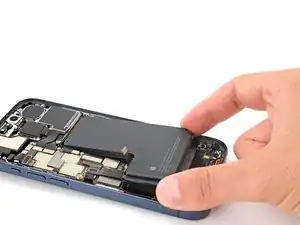

Извлеките батарею.

Для установки новой батареи:

Очистите рамку изопропиловым спиртом и безворсовой или микрофибровой тканью.

Перед нанесением клея временно подключите новую батарею и поместите её в гнездо, чтобы проверить посадку и достижение кабелем разъёма на плате. Отключите батарею перед продолжением.

Ознакомьтесь с этим руководством по установке новых растягивающихся клейких полос на батарею, если они не поставляются с уже нанесённым клеем.

Если у вас нет растягивающегося клея, используйте тонкую двустороннюю ленту для закрепления.
