Замена модуля фронтальной камеры iPhone 15 Pro Max

Дайте батарее телефона разрядиться ниже 25 %, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и одну из кнопок громкости, затем сдвиньте ползунок для выключения телефона.

Если экран или заднее стекло сильно повреждены, наклейте перекрывающиеся полосы упаковочной ленты на стекло, чтобы защититься от осколков и упростить разборку.

Убедитесь, что в нижней части есть ровный участок, достаточно большой, чтобы сюда приклеился присос.

Если нож вставить слишком глубоко, это может повредить устройство. Выполните этот шаг, чтобы отметить нож и предотвратить повреждение.

Измерьте 3 мм от кончика ножа и отметьте его перманентным маркером.

Можно также отметить другие углы ножа разными размерами.

В качестве альтернативы приклейте монету к ножу на расстоянии 3 мм от кончика.

Компания Apple продаёт инструмент Adhesive Cutter, предназначенный для безопасного разрезания клеевого слоя дисплея в своём магазине самостоятельного ремонта.

Используйте отвёртку P2 звёздочка, чтобы вывернуть два винта длиной 7,2 мм с обеих сторон разъёма зарядки.

Используйте фен для волос или тепловую пушку, чтобы нагреть нижний край экрана до ощутимого тепла.

Следите, чтобы телефон не перегрелся — аккумулятор может повредиться от перегрева.

Прикрепите присос к нижнему краю экрана.

Тяните присос вверх с умеренным, но постоянным усилием, чтобы образовался зазор между экраном и рамкой.

Вставьте кончик ножа в этот зазор.

При отрезке клея, фиксирующего экран, в следующих шагах будьте внимательны к следующим зонам:

Существует две хрупкие ленты, соединяющие экран с телефоном: одна чуть выше кнопки действия, вторая — рядом со средней частью левого края.

По периметру телефона расположено несколько контактных пружин. Особенно внимательно следите, чтобы не вставить нож глубже, чем рекомендовано, чтобы случайно не согнуть контакты.

Не вставляйте нож глубже чем на 3 мм вдоль нижнего края.

Перемещайте нож взад-вперёд по нижнему краю, чтобы расслоить клей.

Оставьте нож вставленным в нижний правый угол, чтобы предотвратить повторное приклейвание клея.

Нагрейте правый край экрана до ощутимого тепла.

Не вставляйте нож глубже чем на 5 мм вдоль правого края.

Переместите нож вокруг нижнего правого угла экрана к кнопке питания, пока не натолкнётесь на жёсткое препятствие — защёлку, фиксирующую экран.

Поверните нож так, чтобы его плоская сторона оказалась под экраном.

Поверните нож, увеличивая зазор между экраном и рамкой, пока защёлка справа не откроется.

Вставьте второй нож справа от первого.

Переместите первый нож обратно в нижний правый угол экрана.

Переместите второй нож в верхний правый угол экрана, чтобы расслоить клей.

Оставьте эти ножи на месте, чтобы клей не приклеился снова.

Нагрейте верхний край экрана до ощутимого тепла.

Не вставляйте нож глубже чем на 3 мм вдоль верхнего края.

Переместите нож вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить две защёлки и прилегающий клей.

Нагрейте левый край экрана до ощутимого тепла.

Не вставляйте инструмент глубже чем на 2 мм вдоль левого края, чтобы не повредить два кабеля, соединяющих экран с телефоном.

Поверните инструмент вокруг верхнего левого угла экрана.

Протяните инструмент до нижнего левого угла экрана, чтобы отделить клей.

Аккуратно отведите экран влево от телефона.

Если экран не двигается, пройдитесь снова по периметру, чтобы проверить, не остался ли неотделённый клей или зацепившиеся защёлки.

Уприте экран в коробку или другой подходящий предмет, чтобы не создавать нагрузку на кабели.

Во время ремонта тщательно отслеживайте каждый винт и убедитесь, что он возвращается строго на своё место.

Используйте отвёртку tri-point Y000, чтобы вывернуть шесть винтов, фиксирующих крышку материнской платы:

Один винт длиной 2,1 мм

Пять винтов длиной 1,5 мм

Используйте пинцет или пальцы, чтобы сдвинуть крышку материнской платы вниз по корпусу телефона, освободив кабель датчика.

Снимите крышку.

Кончиком открыточного инструмента подденьте и отключите разъём подключения аккумулятора.

Чтобы подключить разъём подключения, совместите его с разъёмом на плате и аккуратно нажмите с одной стороны, пока он не защёлкнется, затем нажмите на другую сторону. Убедитесь, что разъём плотно прилегает, так как изолирующая резина вокруг разъёмов может помешать полному соединению.

Используйте кончик лопатки, чтобы поддеть и отключить разъём датчика освещённости в верхней левой части материнской платы.

Отключите разъём экрана.

Снимите экран.

При сборке остановитесь здесь и воспользуйтесь этой инструкцией, чтобы установить новый клей для экрана.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Используйте отвёртку Phillips #000, чтобы вывернуть два винта, фиксирующих телефон-вставку:

Один винт 1,8 мм

Один винт 2,4 мм

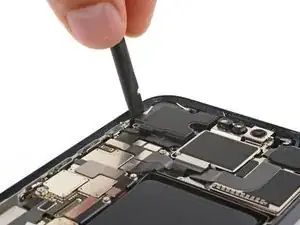

Вставьте плоский конец лопатки между левым краем телефон-вставки и рамкой.

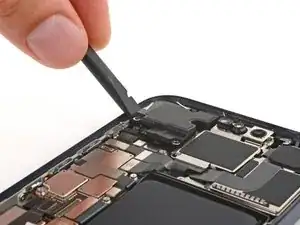

Подденьте, пока не сможете захватить телефон-вставку пальцами.

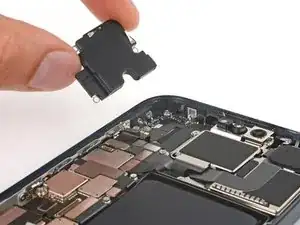

Снимите телефон-вставку.

При сборке вставляйте телефон-вставку под наклоном вниз, чтобы уплотнитель скользил в углубление в верхнем крае рамки.

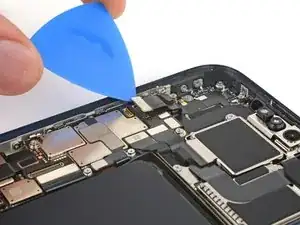

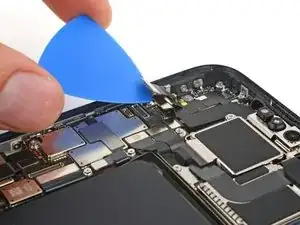

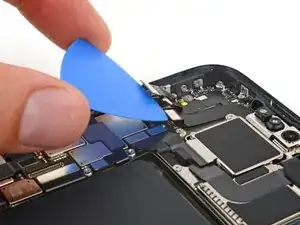

Кончиком открыточного инструмента подденьте и отключите разъёмы микрофона, передней камеры и датчика приближения сверху материнской платы (всего три разъёма).

Используйте пинцет или пальцы, чтобы вынуть переднюю камеру из углубления в рамке и снять её.

Будьте осторожны, чтобы не касаться объективов камеры или датчиков.
