Идентификация чипов iPhone 15 Pro Max
Фотографии платы сделаны на iPhone 15 Pro Max, проданном в США. У этой модели отсутствует лоток для физической SIM-карты, но в ней присутствует оборудование, поддерживающее 5G-диапазоны mmWave, а также спутниковую связь.
Подробности — в нашем разборе iPhone 15.
Особая благодарность участнику нашего сообщества Чунглину Чину за вклад в этот материал!

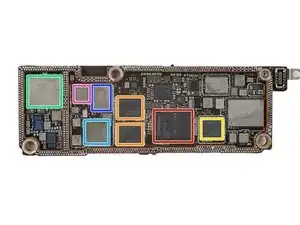

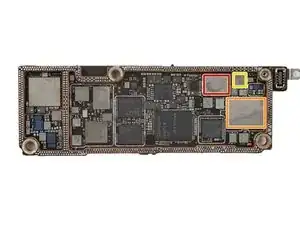

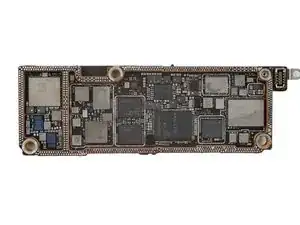

Шаг 1
Предположительно NAND-память Kioxia K5A4RB6302CA12304 объёмом 256 ГБ
Аудиоусилитель Apple 338S00537
Контроллер вспышки Texas Instruments LM3567A1
Блок питания дисплея Texas Instruments TPS65657B0
Управление питанием Apple 338S01026-B1
Возможно аудиопроцессор DSP Apple 338S00843

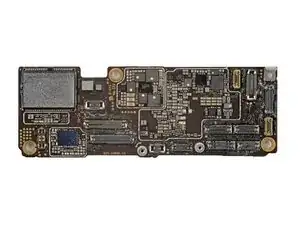

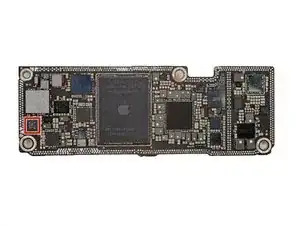

Шаг 2
Контроллер NFC от NXP Semiconductor

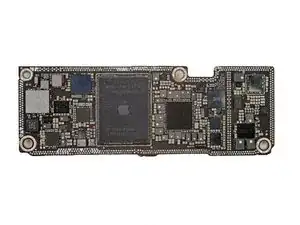

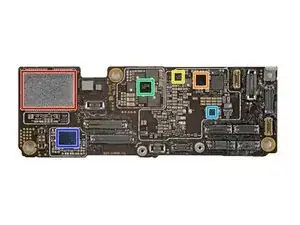

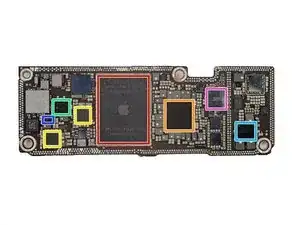

Шаг 3
Шестиядерный прикладной процессор Apple APL1V02/339S01257 A17 Pro с шестиядерным GPU, под которым, вероятно, расположена оперативная память LPDDR5 объёмом 8 ГБ от SK hynix с маркировкой H58G66AK6HX132
Управление питанием Apple APL109A/338S01022
Управление питанием STMicroelectronics STCPM1A3
Управление питанием STMicroelectronics STB605A11
Управление питанием Apple 338S00946-B0
Управление питанием Apple 338S00616
Вероятно зарядное устройство Texas Instruments SN2012017

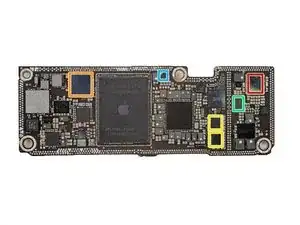

Шаг 4
Приёмник беспроводного питания Broadcom BCM59365EA1IUBG
Аудиокодек Apple 338S00739
Аудиоусилитель Apple 338S00537
Последовательная NOR-память Winbond W25Q80DVUXIE объёмом 1 МБ
Предположительно преобразователь напряжения TX-DC для аккумулятора Texas Instruments TPS61280H

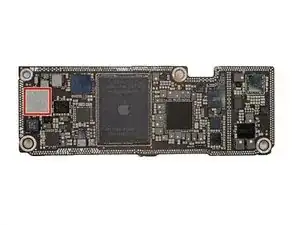

Шаг 5
Вероятно модуль UWB Apple 339M00298

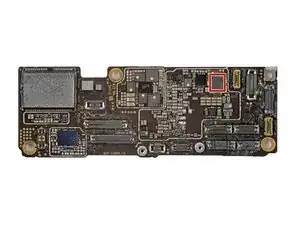

Шаг 6
6-осевой MEMS-акселерометр и гироскоп Bosch Sensortec

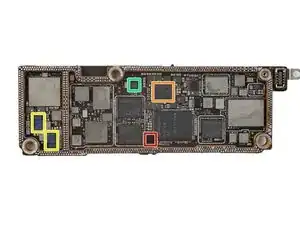

Шаг 7
Защищённый микроконтроллер STMicroelectronics ST33J
Управление питанием Qualcomm PMX65
Широкополосный трекер огибающей Qualcomm QET7100
Вероятно генератор тактовых импульсов Qualcomm
Шаг 8
Модем Qualcomm SDX70M Snapdragon X70
РЧ-трансивер Qualcomm SDR735
РЧ-трансивер Qualcomm SMR546
Возможно модуль Wi-Fi и Bluetooth Apple 339S01232
Модуль полного комплекта Broadcom AFEM-8234
Модуль полного комплекта Skyworks SKY58440-11
Модуль полного комплекта Qorvo QM76305
Шаг 9
Вероятно модуль полного комплекта Skyworks SKY50313
Возможно модуль полного комплекта Apple 339M00287
Модуль полного комплекта Broadcom AFEM-8245
Перевод руководства с ifixit.com
