Замена громкоговорителя iPhone 15 Pro Max

Разрядите батарею телефона до уровня ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отсоедините все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте для выключения телефона.

Если экран или заднее стекло сильно треснули, наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточно большая, чтобы присоска могла к ней приклеиться.

Если вставить слишком глубоко, открывающая лопатка может повредить устройство. Следуйте этому шагу, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку постоянным маркером.

Вы также можете отметить другие углы лопатки разными метками.

Альтернативно приклейте монету к лопатке в 3 мм от кончика.

Apple продаёт инструмент Резак клея для безопасного разрезания клея дисплея в своём магазине для самостоятельного ремонта.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7.2 мм по обе стороны от порта зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край экрана до состояния, когда он станет горячим на ощупь.

Осторожно: не перегрейте телефон — батарея чувствительна к нагреву.

Прикрепите присоску к нижнему краю экрана.

Потяните за ручку сильной, равномерной силой, чтобы создать зазор между экраном и рамой.

Вставьте кончик открывающей лопатки в образовавшийся зазор.

При разрезании клея, который держит экран, будьте осторожны в следующих местах:

Два хрупких кабеля соединяют экран с телефоном: один чуть выше кнопки действия, другой примерно посередине левого края.

Вокруг периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять лопатку глубже, чем рекомендуется в этих местах, чтобы не согнуть контакты.

Не вставляйте лопатку глубже, чем 3 мм вдоль нижнего края.

Проводите лопаткой взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку, вставленной в правом нижнем углу, чтобы клей не склеился снова.

Нагрейте правый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 5 мм вдоль правого края.

Проведите лопаткой вокруг нижнего правого угла экрана в сторону кнопки питания, пока не почувствуете жёсткую остановку у защёлки, фиксирующей экран.

Поверните лопатку так, чтобы плоская грань оказалась под экраном.

Поверните лопатку, чтобы увеличить зазор между экраном и рамой, пока правая защёлка не освободится.

Вставьте вторую лопатку справа от первой.

Отодвиньте первую лопатку обратно к правому нижнему углу экрана.

Сдвиньте вторую лопатку к правому верхнему углу экрана, чтобы отделить клей.

Оставьте лопатки вставленными, чтобы клей не склеился снова.

Нагрейте верхний край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль верхнего края.

Проведите лопаткой вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить две защёлки и клей, фиксирующие его.

Нагрейте левый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 2 мм вдоль левого края, чтобы не повредить два кабеля, соединяющие экран с телефоном.

Поверните медиатор вокруг верхнего левого угла экрана.

Проскользите медиатором до нижнего левого угла экрана, чтобы отделить клей.

Осторожно откиньте экран влево от телефона.

Если экран кажется застрявшим, пройдитесь снова по периметру, чтобы проверить пропущенные участки клея или защёлки, которые прижаты.

Подпереть экран коробкой или аналогичным предметом, чтобы не натягивать кабели.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на своё место.

Используйте трёхзубый отвёртку Y000, чтобы выкрутить шесть винтов, крепящих крышку платы:

Один винт длиной 2.1 мм

Пять винтов длиной 1.5 мм

Используйте пинцет или пальцы, чтобы схватить и сдвинуть крышку платы в сторону нижней части телефона, чтобы освободить кабель датчика.

Снимите крышку.

Используйте кончик медиатора, чтобы поддеть и отсоединить контактный пресс-разъём батареи.

Чтобы снова подключить пресс-разъём, совместите его с гнездом и аккуратно нажмите с одной стороны, пока не щёлкнет, затем нажмите с другой стороны. Убедитесь, что он лежит ровно, так как изолирующая резина вокруг гнезд может мешать полному соединению.

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-разъём датчика окружающего освещения с верхнего левого края платы.

Отсоедините пресс-разъём экрана.

Снимите экран.

При сборке остановитесь здесь и используйте это руководство для установки нового клея для экрана.

Берегитесь не повредить пружинные контакты при чистке рамки.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить четыре винта, крепящие динамик:

Три винта длиной 2.1 мм

Один винт длиной 2.9 мм

Лента соединяет верхние кромки тактильного двигателя и динамика.

Вставьте медиатор под ленту в небольшую щель между тактильным двигателем и динамиком.

Сдвиньте медиатор влево по направлению к краю телефона, чтобы отделить ленту от тактильного двигателя.

Вставьте плоский конец лопатки между правым краем динамика и рамкой.

Поддёмте, пока не сможете схватить динамик пальцами.

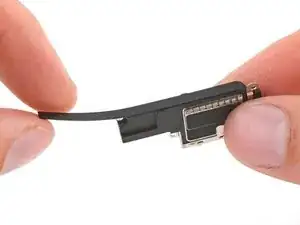

Снимите динамик.

Отклейте ленту от верхнего края динамика.
