Замена задних камер iPhone 15 Pro Max

Разрядите аккумулятор телефона ниже 25%, поскольку заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости, затем сдвиньте ползунок для выключения телефона.

Если экран или заднее стекло сильно треснули, наложите полосы упаковочной ленты внахлест на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что возле нижнего края есть гладкая поверхность достаточно большая для присоски.

Если вставить инструмент слишком глубоко, плоская монтировка может повредить устройство. Выполните этот шаг, чтобы отметить монтировку и предотвратить повреждение.

Отмерьте 3 мм от острия и отметьте монтировку перманентным маркером.

Также можно отметить другие углы монтировки с разными отмерками.

В качестве альтернативы приклейте монету к монтировке на 3 мм от острия.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клея экрана в своём магазине для самостоятельного ремонта.

С помощью отвертки P2 pentalobe открутите два винта длиной 7.2 мм по обе стороны от разъёма зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край экрана до состояния, когда он станет горячим на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — аккумулятор чувствителен к нагреву.

Прикрепите присоску к нижнему краю экрана.

Потяните за ручку сильной, ровной силой, чтобы создать зазор между экраном и рамкой.

Вставьте наконечник монтировки в зазор.

При разрезании клея, удерживающего экран, в следующих шагах будьте осторожны в следующих областях:

Существует два деликатных кабеля, соединяющие экран с телефоном: один прямо над функциональной кнопкой, другой — около середины левого края.

Вокруг периметра телефона находятся несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять монтировку глубже рекомендованного в этих местах, чтобы не согнуть контакты.

Не вставляйте монтировку глубже, чем 3 мм вдоль нижнего края.

Проводите монтировкой взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте монтировку вставленной в правом нижнем углу, чтобы клей не сомкнулся вновь.

Нагрейте правый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте монтировку глубже, чем 5 мм вдоль правого края.

Проведите монтировкой вокруг правого нижнего угла экрана и в направлении кнопки питания, пока не почувствуете жёсткую остановку у защёлки, фиксирующей экран.

Поверните монтировку так, чтобы плоская грань оказалась под экраном.

Поверните монтировку, чтобы увеличить зазор между экраном и рамкой, пока не освободится правая защёлка.

Вставьте вторую монтировку справа от первой.

Сдвиньте первую монтировку обратно к правому нижнему углу экрана.

Сдвиньте вторую монтировку к правому верхнему углу экрана, чтобы отделить клей.

Оставьте эти монтировки вставленными, чтобы клей не сомкнулся вновь.

Нагрейте верхний край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте монтировку глубже, чем 3 мм вдоль верхнего края.

Проведите монтировкой вокруг правого верхнего угла и вдоль верхнего края, чтобы освободить две защёлки и клей, удерживающие экран.

Нагрейте левый край экрана до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 2 мм вдоль левого края, чтобы не повредить два кабеля, соединяющие экран с телефоном.

Поверните медиатор вокруг верхнего левого угла экрана.

Проведите медиатором к нижнему левому углу экрана, чтобы разъединить клей.

Осторожно отведите экран влево от корпуса телефона.

Если экран кажется застрявшим, пройдитесь вокруг периметра ещё раз, чтобы проверить пропущенные участки клея или защёлки, застрявшие в корпусе.

Подоприте экран коробкой или аналогичным предметом, чтобы не создавать натяжения на кабели.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был снят.

Используйте трёхответный (Y000) отвёртку, чтобы снять шесть винтов, фиксирующих крышку логической платы:

Один винт длиной 2.1 мм

Пять винтов длиной 1.5 мм

Возьмите крышку логической платы пинцетом или пальцами и сдвиньте её к нижней части телефона, чтобы освободить кабель датчика.

Снимите крышку.

Используйте кончик медиатора для поддёма и отключения защёлки аккумулятора.

Чтобы заново подключить защёлку, совместите её с гнездом и аккуратно надавите на одну сторону, пока она не щёлкнет, затем нажмите на другую сторону. Убедитесь, что она лежит ровно, так как изолирующая резина вокруг гнезд может мешать полному подключению.

Используйте острие лопатки, чтобы приподнять и отключить защёлку датчика освещённости в верхнем левом углу логической платы.

Отключите защёлку экрана.

Снимите экран.

При сборке выполните остановку на этом шаге и воспользуйтесь этим руководством для установки нового клеевого уплотнения экрана.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

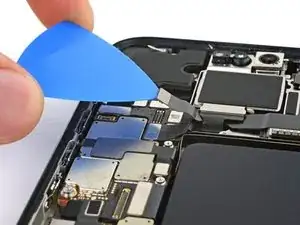

Используйте кончик медиатора, чтобы приподнять и отключить три защёлки задних камер в верхнем правом углу логической платы.

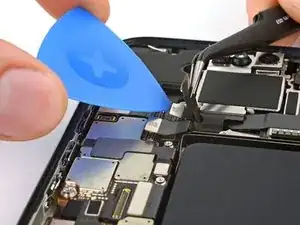

Третий разъём скрыт под верхним — слегка поднимите верхний кабель, чтобы открыть доступ к третьему разъёму.

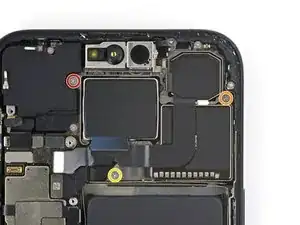

Используйте крестовую отвёртку Phillips #000, чтобы снять три винта, фиксирующие задние камеры:

Один винт 3.2 мм

Один винт 2.8 мм

Один винт 3.7 мм

Не прикасайтесь к объективам камеры.

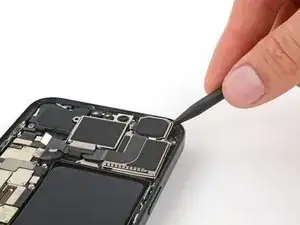

Вставьте кончик лопатки между верхним правым углом блока задних камер и рамкой.

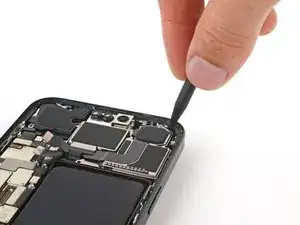

Подденьте, пока не сможете взять блок задних камер пальцами.

Снимите блок задних камер.
