Замена аккумулятора iPhone 14 Pro Max

Выключите iPhone перед началом разборки.

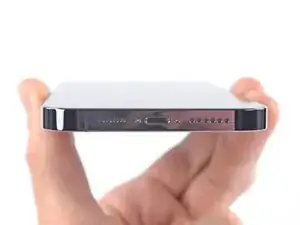

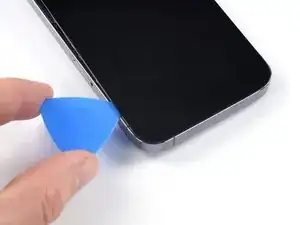

Удалите два пенталовидных винта P2 длиной 6,8 мм на нижнем торце iPhone.

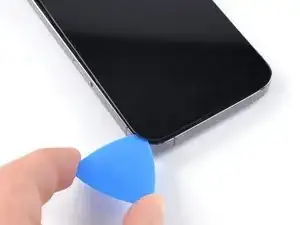

Если вставить слишком глубоко, медиатор для открытия может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с разными метками.

В качестве альтернативы приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair Store.

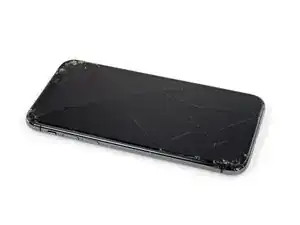

Если у iPhone треснул экран, заклейте стекло лентой, чтобы минимизировать дальнейшее разрушение и предотвратить травмы при ремонте.

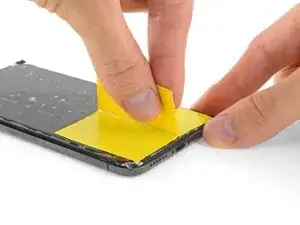

Наклейте полосы прозрачной упаковочной ленты с перекрытием на экран iPhone, пока вся передняя панель не будет покрыта.

Надевайте защитные очки, чтобы защитить глаза от осколков стекла, которые могут освободиться во время ремонта.

Если присоска не прилипает в следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану супер-клеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три следующих шага для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

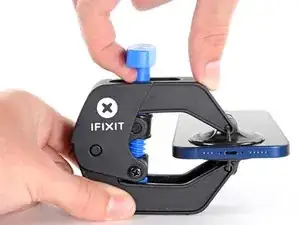

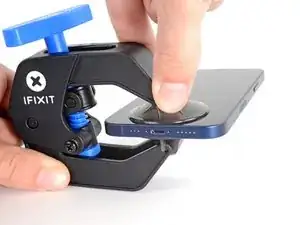

Потяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

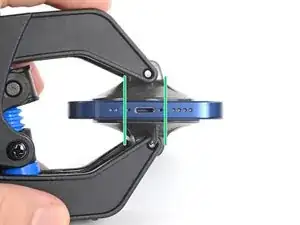

Наденьте рычаги на левый или правый торец iPhone.

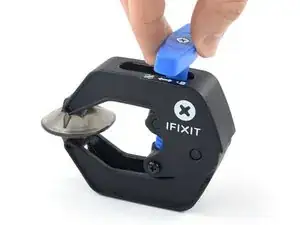

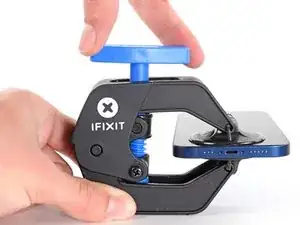

Расположите присоски ближе к нижнему торцу iPhone — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для повышения сцепления.

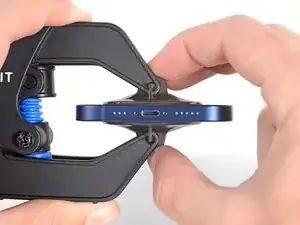

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Поддержите iPhone на чем‑то прочном, например на твёрдой книге, чтобы он стоял без рук и параллельно поверхности — так с ним будет удобнее работать на следующих шагах.

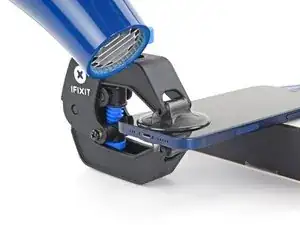

Используйте фен, чтобы нагреть нижний торец iPhone. Экран должен быть слегка слишком горячим для прикосновения.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открывания.

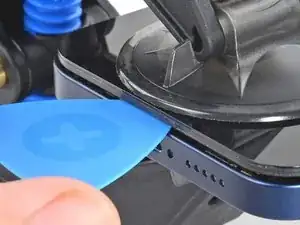

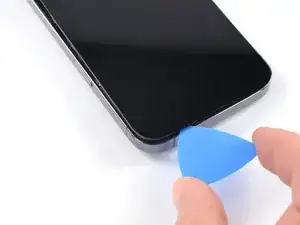

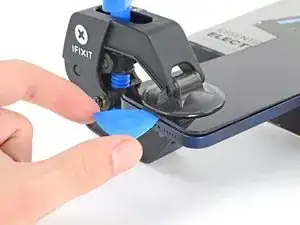

Вставьте медиатор под пластиковый ободок экрана, когда Anti-Clamp создаст достаточную зазор.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла к зоне и поверните ручку на четверть оборота.

Не делайте поворотов больше чем на четверть за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Если вы используете ручку‑присоску, выполните следующие два шага, чтобы ослабить экран.

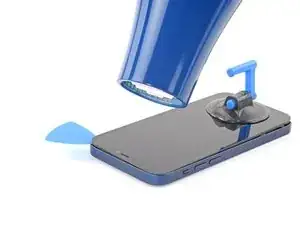

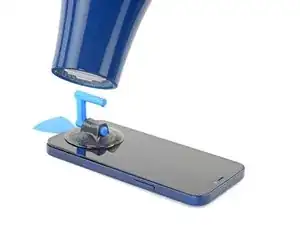

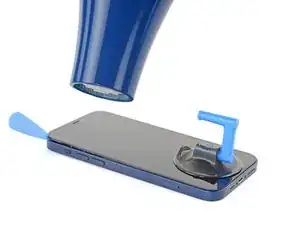

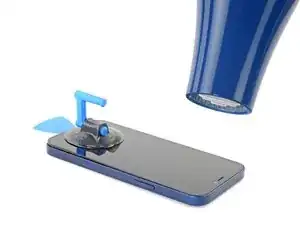

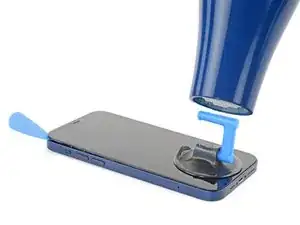

Используйте фен или тепловую пушку, чтобы нагреть нижний торец iPhone в течение 90 секунд или пока экран не станет слегка слишком горячим для прикосновения.

Никогда не оставляйте фен на одном месте длительное время.

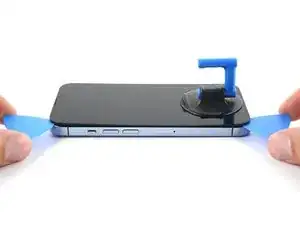

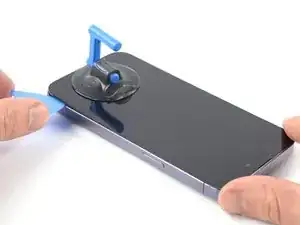

Прикрепите присоску к нижнему краю экрана, избегая самого края стекла.

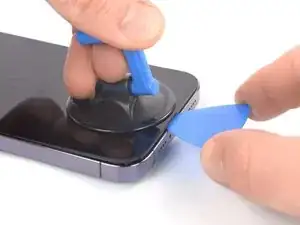

Поднимайте присоску с равномерным, сильным давлением, чтобы создать небольшой зазор между экраном и рамкой.

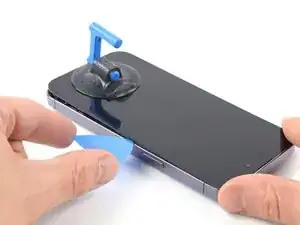

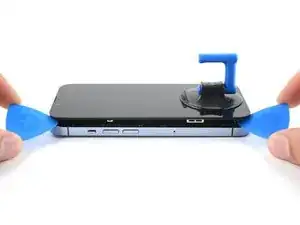

Вставьте пластиковую лопатку в зазор под пластиковым ободком экрана.

Клей, удерживающий экран на месте, очень прочный; создание этого начального зазора требует значительных усилий. Если вам трудно открыть зазор, нагрейте больше, и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не появится достаточно места для вставки лопатки.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Проведите лопаткой вокруг нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте вести лопатку вверх по правому краю iPhone, пока не дойдёте до верхнего правого угла.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить внутренние компоненты.

Оставьте лопатку в верхнем правом углу перед продолжением работы.

Используйте фен, чтобы нагреть верхний край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

Вставьте лопатку под верхний правый край телефона. Проведите её вокруг верхнего правого угла и наполовину вдоль верхнего края, останавливаясь прямо перед вырезом для разговорного динамика.

Не вставляйте лопатку глубже 3 мм, чтобы не повредить верхние датчики.

Используйте фен, чтобы нагреть левый край iPhone в течение 90 секунд или до тех пор, пока экран не станет слегка слишком горячим для касания.

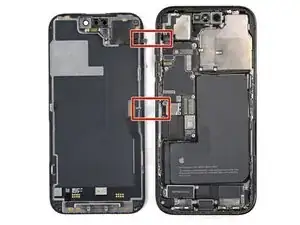

На левом краю iPhone находятся тонкие кабели. Не вставляйте лопатку здесь, вы можете повредить кабели.

Вставьте вторую лопатку в нижний левый угол iPhone.

Поверните обе лопатки одновременно, пока клипсы левого края не отпустятся.

Прикладывайте крутящий момент постепенно.

Если возникают трудности с отделением клея, снова нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

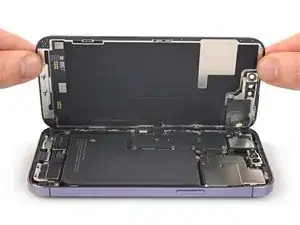

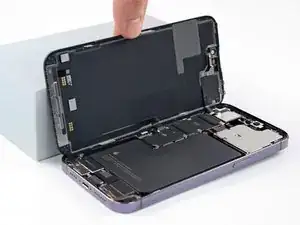

Откройте iPhone, откинув экран вверх от правой стороны, как обложку книги.

Подпереть экран чем‑то, чтобы он оставался в приподнятом положении во время работы с телефоном.

Если под рукой нет подходящей опоры, присоска может пригодиться в качестве упора.

При сборке расположите экран на месте, совместите защёлки по верхнему краю и аккуратно прижмите верхний край до щелчка, затем защёлкните остальную часть экрана. Если он не защёлкивается легко, проверьте состояние защёлок по периметру экрана и убедитесь, что они не погнуты.

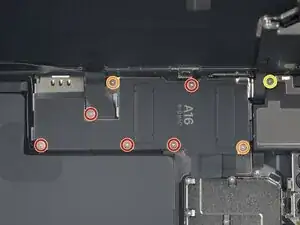

Используйте отвертку Y000, чтобы выкрутить восемь винтов, фиксирующих крышку соединителя батареи:

Пять винтов длиной 1.3 мм

Два винта длиной 1.6 мм

Один винт длиной 1.9 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы избежать повреждения iPhone.

При сборке это хорошее место, чтобы включить iPhone и проверить все функции до окончательного закрытия экрана. Обязательно полностью выключите iPhone перед продолжением работ.

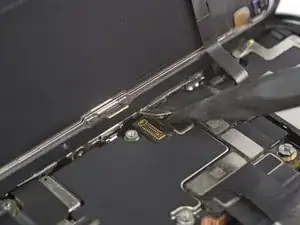

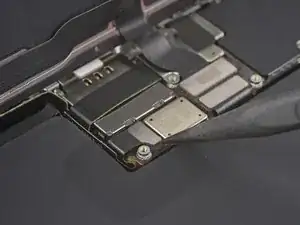

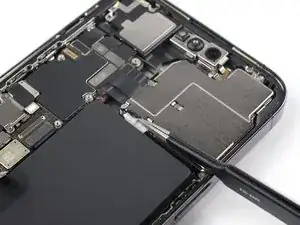

Схватите крышку соединителя пинцетом и сдвиньте её вниз, чтобы освободить гибкие кабели.

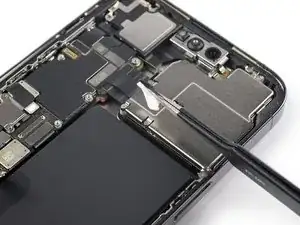

Снимите крышку соединителя.

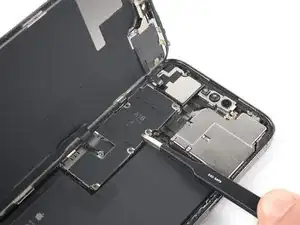

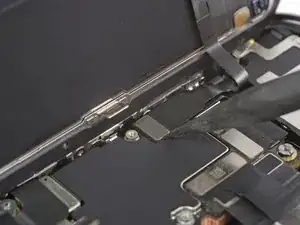

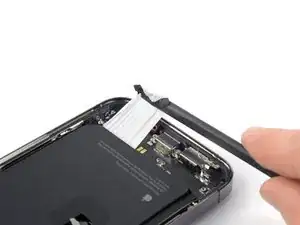

Используйте заострённый конец лопатки, чтобы отключить кабель батареи, поддев разъём прямо вверх из его гнезда.

Старайтесь не повредить чёрное силиконовое уплотнение вокруг этого и других соединений на плате. Эти уплотнения обеспечивают дополнительную защиту от попадания воды и пыли.

Слегка отогните разъём в сторону от логической платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

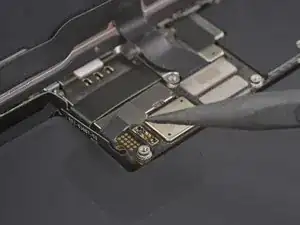

Используйте заострённый конец лопатки, чтобы отключить первый кабель дисплея, поддев разъём прямо вверх из его гнезда.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и получить необратимое повреждение.

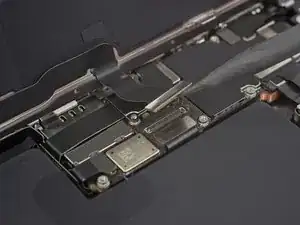

Используйте заострённый конец лопатки, чтобы отключить второй кабель дисплея, поддев разъём прямо вверх из его гнезда.

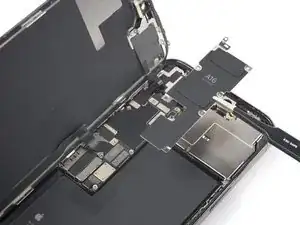

Снимите экран.

Нанесите новый клей там, где это необходимо, после очистки соответствующих поверхностей изопропиловым спиртом (>90%).

При сборке приостановитесь здесь, если хотите заменить клейкие ленты экрана.

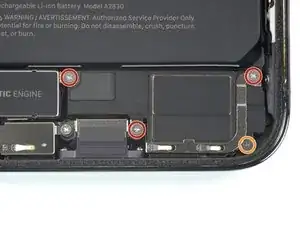

Отверткой Phillips открутите четыре винта длиной 1,5 мм, которые фиксируют громкоговоритель:

Три винта с меньшей головкой

Один винт с большой головкой

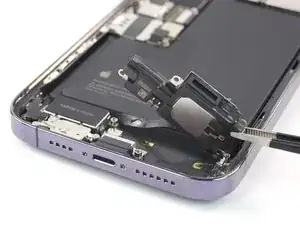

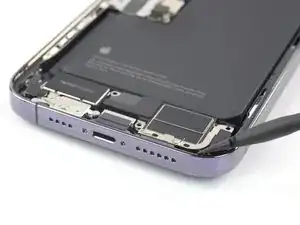

Используйте плоский конец лопатки, чтобы поддеть и освободить громкоговоритель от правого нижнего угла телефона.

Возьмите громкоговоритель пинцетом.

Наклоните громкоговоритель, чтобы отделить его от клейкой ленты, ведущей к Taptic Engine.

Снимите громкоговоритель.

При повторной установке вставьте громкоговоритель в посадочное место со стороны аккумулятора в первую очередь, чтобы совместить его с клейкой лентой.

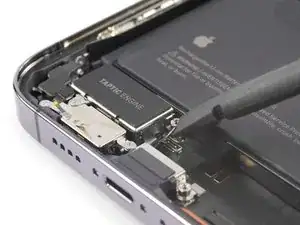

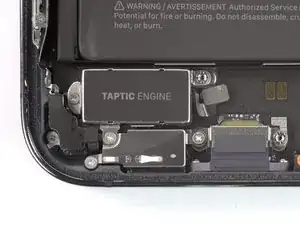

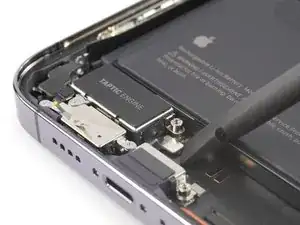

Используйте лопатку, чтобы отключить Taptic Engine, поддев разъем и поднимая его прямо вверх из гнезда.

Отверткой Phillips снимите два винта, фиксирующие Taptic Engine:

Один винт длиной 1,8 мм

Один винт длиной 2,3 мм

Используйте отвертку для стоек, чтобы выкрутить стоечный винт длиной 2,9 мм, фиксирующий Taptic Engine.

Стоечные винты лучше всего удалять с помощью специальной отвертки для стоек или соответствующей насадки. В крайнем случае можно использовать маленькую шлицевую отвертку — проявляйте повышенную осторожность, чтобы она не соскользнула и не повредила соседние компоненты.

Снимите Taptic Engine пинцетом или пальцами.

Если запасная деталь не шла с пластиковой полосой вдоль верхней части Taptic Engine, её нужно пересадить на заменяемую деталь.

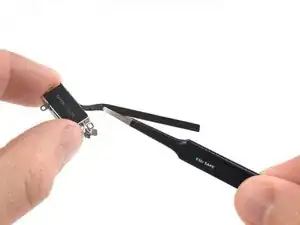

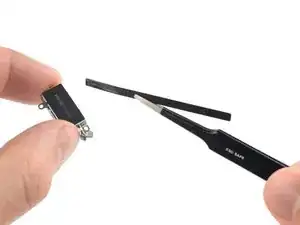

Пальцами или пинцетом аккуратно отделите клейкую полосу от Taptic Engine.

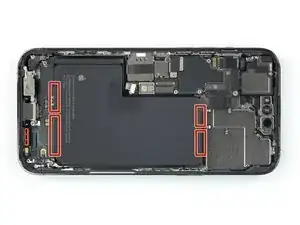

Четыре растягивающиеся клейкие ленты фиксируют аккумулятор к задней крышке — две по нижнему краю аккумулятора и две по верхнему краю.

Каждая клейкая лента имеет черный язычок на конце, который слабо приклеен к краю аккумулятора.

В следующих шагах вы потянете каждый язычок, чтобы постепенно растянуть клей под аккумулятором. Эти клейкие ленты «командного» типа теряют адгезию при растяжении, поэтому аккумулятор можно легко снять.

Если ленты порвутся, не паникуйте! Они не всегда ведут себя как положено. Продолжайте чтение — далее будут советы по снятию порванных лент.

Внимание: Не протыкайте аккумулятор острыми инструментами. Проколотая батарея может протечь опасными химикатами или загореться.

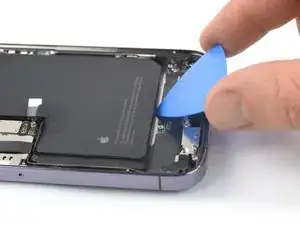

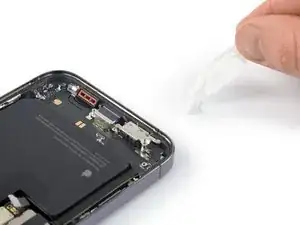

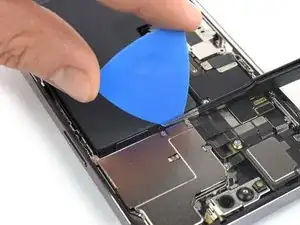

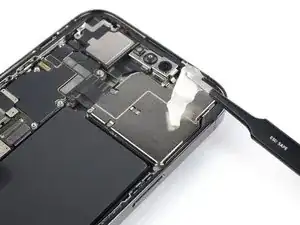

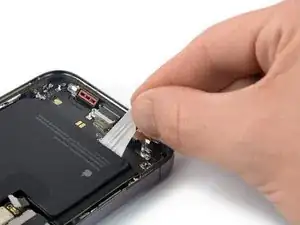

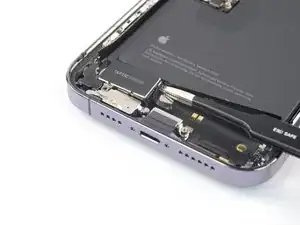

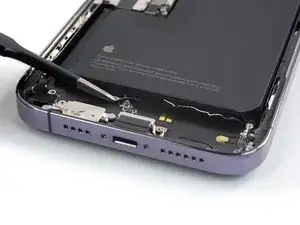

Используйте пинцет с притупленным носиком, чтобы отогнуть вниз два язычка клейкой ленты аккумулятора вдоль нижнего края.

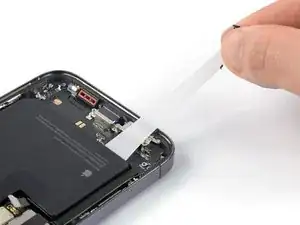

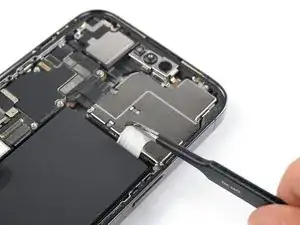

Схватите первый язычок пальцами или оберните его вокруг лопатки и медленно потяните его от аккумулятора в направлении низа iPhone.

Тяните достаточно сильно, чтобы поддерживать натяжение полосы, но не тяните чрезмерно. Дайте ленте достаточно времени, чтобы она растянулась и отлипла из-под аккумулятора.

Не нажимайте на аккумулятор. Держите iPhone крепко за боковые стороны.

Держите ленту плоской и без морщин. Старайтесь тянуть равномерно по всей длине ленты, а не преимущественно посередине или с одного края.

Тяните под небольшим углом, чтобы лента не зацепилась за край аккумулятора.

Если клейкая лента оторвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поддевайте аккумулятор.

Если какая-либо клейкая лента оторвётся и останется под аккумулятором и её нельзя будет достать, попытайтесь удалить оставшиеся ленты, а затем действуйте по инструкции ниже.

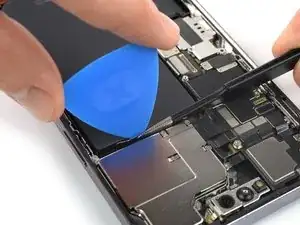

Схватите второй язычок пальцами или серединой лопатки и потяните его от аккумулятора в направлении низа iPhone.

Следуйте той же процедуре, что и с предыдущей лентой: не нажимайте на аккумулятор, держите ленту плоской и без морщин, тяните под небольшим углом.

Если клейкая лента оторвётся, попытайтесь достать её пальцами или тупым пинцетом и продолжите тянуть — но не поддевайте аккумулятор.

Если клейкая лента оторвётся и останется под аккумулятором и её нельзя будет достать, переходите к следующему шагу.

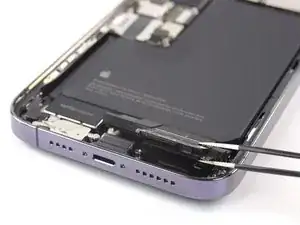

Используйте пинцет с притупленным носиком и медиатор для вскрытия, чтобы отодрать два оставшихся язычка клейкой ленты с верхнего края аккумулятора.

Используя ту же процедуру, что и раньше, потяните третью ленту из-под аккумулятора. Старайтесь не зацепить клей за что-либо.

Аккуратно потяните оставшуюся полоску клея тем же способом. Старайтесь не зацепить клей за какие-либо предметы.

Будьте осторожны, чтобы аккумулятор не выскочил из iPhone при извлечении последней полоски клея.

Если вы успешно удалили все полоски клея, пропустите следующий шаг.

В противном случае, продолжайте со следующим шагом ниже.

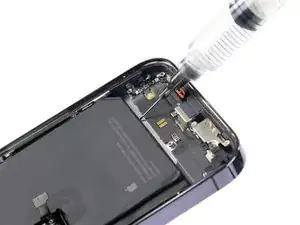

Если аккумулятор всё ещё трудно снять, нанесите несколько капель изопропилового спирта высокой концентрации (90% и выше) под край аккумулятора в области порванной полоски(ок) клея.

Подождите примерно одну минуту, чтобы спиртовой раствор ослабил клей.

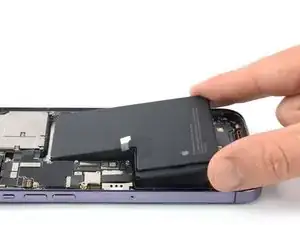

Используйте инструмент для открытия или плоский конец лопатки, чтобы осторожно приподнять аккумулятор.

Нельзя пытаться выдрать аккумулятор рычагом. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор монтажным инструментом.

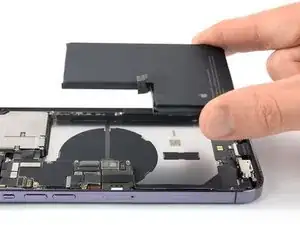

Снимите аккумулятор.

Не устанавливайте повреждённый или деформированный аккумулятор — это представляет потенциальную опасность.

Если в телефоне остался спиртовой раствор, аккуратно протрите его перед установкой нового аккумулятора.

Если в комплекте с новым аккумулятором не было заранее установленных клейких полосок, обратитесь к этом руководству за помощью по замене полосок клея.

После сборки выполните принудительный перезапуск. Это может предотвратить несколько проблем и упростить устранение неполадок.
