Замена датчика LiDAR в iPhone 14 Pro Max

Выключите iPhone перед началом разборки.

Снимите два пентаграммных винта P2 длиной 6,8 мм на нижнем торце iPhone.

Если вставить инструмент слишком глубоко, монтажная лопатка может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждения.

Отмерьте 3 мм от наконечника и отметьте монтажную лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки с разными размерами.

Альтернативно приклейте монету к лопатке на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в их магазине для самостоятельного ремонта.

Если экран вашего iPhone треснул, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наложите налегающие полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла во время ремонта.

Если присоска не держится в следующих шагах, сложите прочную ленту (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Надвиньте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для создания сцепления.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, ослабьте присоски слегка и выровняйте рычаги.

Поддержите iPhone на твёрдой поверхности, например на переплёте книги, чтобы он располагался свободно и параллельно земле; это облегчит работу в следующих шагах.

Используйте фен, чтобы нагреть нижний край iPhone. Экран должен стать чуть слишком горячим для касания.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Подождите одну минуту, чтобы клей успел ослабеть и образовалась щель для открытия.

Вставьте монтажную лопатку под пластиковую рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла к зоне и поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени делать свою работу.

Пропустите следующие два шага.

Если вы используете присоску-ручку, выполните следующие два шага, чтобы ослабить экран.

Используйте фен или термофён, чтобы нагреть нижний край iPhone в течение 90 секунд или пока экран не станет чуть слишком горячим для касания.

Никогда не оставляйте фен в одном месте надолго.

Прикрепите присоску-ручку к нижнему краю экрана, избегая самого края стекла.

Тяните присоску вверх с постоянным усилием, чтобы создать небольшую щель между экраном и рамкой.

Вставьте монтажную лопатку в щель под пластиковую рамку экрана.

Клей, удерживающий экран, очень прочный; создание начальной щели требует значительной силы. Если вам трудно создать щель, добавьте нагрева и аккуратно покачивайте экран вверх-вниз, чтобы ослабить клей, пока не получится вставить монтажную лопатку.

Используйте фен, чтобы нагреть правый край iPhone (край с кнопкой питания) в течение 90 секунд или пока экран не станет чуть слишком горячим для касания.

Проведите медиатором вокруг нижнего правого угла iPhone, чтобы отделить клей.

Продолжайте двигать медиатор вверх по правому краю iPhone до верхнего правого угла.

Не вводите медиатор глубже 3 мм — вы можете повредить внутренние компоненты.

Оставьте медиатор в верхнем правом углу перед продолжением.

Нагревайте верхний край iPhone феном в течение 90 секунд или пока экран не станет слегка слишком горячим, чтобы прикоснуться.

Вставьте медиатор под верхний правый край телефона. Проведите им вокруг верхнего правого угла и до середины верхнего края, остановившись прямо перед вырезом под динамик.

Не вводите медиатор глубже 3 мм — вы можете повредить верхние датчики.

Нагревайте левый край iPhone феном в течение 90 секунд или пока экран не станет слегка слишком горячим, чтобы прикоснуться.

Вдоль левого края iPhone проходят хрупкие кабели. Не вставляйте здесь медиатор, иначе вы можете повредить кабели.

Вставьте второй медиатор в нижний левый угол iPhone.

Одновременно прокрутите оба медиатора до освобождения защёлок по левому краю.

Прилагайте кручение постепенно.

Если отделить клей сложно — снова нагрейте левый край.

Поверните iPhone так, чтобы правый край был обращён к вам.

Откройте iPhone, подняв экран с правой стороны, как обложку книги.

Опирайте экран о что‑то, чтобы он был зафиксирован, пока вы работаете с телефоном.

Если под рукой нет опоры, можете временно использовать присоску.

При сборке положите экран на место, совместите защёлки по верхнему краю и аккуратно прижмите верхний край, прежде чем защёлкнуть остальную часть экрана. Если он не защёлкивается легко, проверьте состояние защёлок по периметру экрана и убедитесь, что они не деформированы.

Используйте Y000‑отвёртку, чтобы выкрутить восемь винтов, крепящих крышку разъёма батареи:

Пять винтов длиной 1.3 мм

Два винта длиной 1.6 мм

Один винт длиной 1.9 мм

В течение всего ремонта отслеживайте каждый винт и возвращайте его на то же место, чтобы не повредить iPhone.

При сборке это хорошее место включить iPhone и проверить все функции перед запечатыванием экрана. Обязательно полностью выключите iPhone, прежде чем продолжить работу.

Возьмите крышку разъёма пинцетом и сдвиньте её вниз, чтобы очистить путь для гибких шлейфов.

Снимите крышку разъёма.

Используйте заострённый конец лопатки, чтобы отсоединить кабель батареи, поддев разъём прямо вверх из гнезда.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от воды и пыли.

Слегка отогните разъём в сторону от платы, чтобы он случайно не коснулся гнезда и не подал питание на телефон во время ремонта.

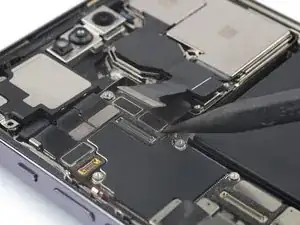

Используйте заострённый конец лопатки, чтобы отсоединить первый кабель дисплея, поддев разъём прямо вверх из гнезда.

Чтобы снова подключить такие защёлкивающиеся разъёмы, аккуратно совмещайте и нажимайте на одну сторону, пока она не щёлкнет, затем повторите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте заострённый конец лопатки, чтобы отсоединить второй кабель дисплея, поддев разъём прямо вверх из гнезда.

Снимите экран.

Нанесите новый клей в необходимые места после очистки соответствующих областей изопропиловым спиртом (>90%).

При обратной сборке остановитесь здесь, если хотите заменить клеевые ленты экрана.

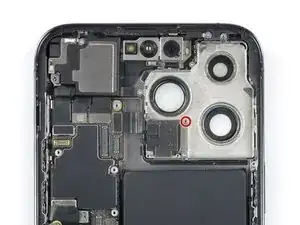

Используйте Y000‑отвёртку, чтобы выкрутить пять винтов, крепящих крышку модуля задней камеры:

Четыре Y000‑винта длиной 1.5 мм

Один Y000‑винт длиной 1.2 мм

Используйте крестовую отвёртку, чтобы выкрутить один винт длиной 1.7 мм.

В верхнем правом углу крышки камеры есть небольшой металлический выступ, зафиксированный рамкой телефона.

Возьмите крышку блока задней камеры пинцетом.

Сдвиньте крышку блока камеры в сторону кнопок регулировки громкости, чтобы освободить её небольшой металлический выступ от рамки.

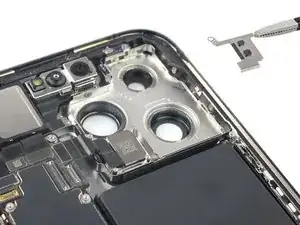

Снимите крышку блока задней камеры.

При сборке убедитесь, что крышка блока камеры правильно выровнена, и защёлкните её маленький металлический выступ обратно в гнездо рамки.

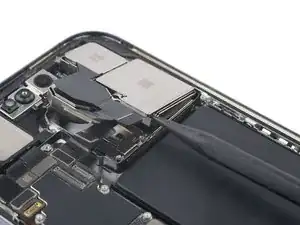

Используйте лопатку, чтобы отключить кабель ультраширокого и телефото объективов, поддев разъём и подняв его прямо вверх из гнезда.

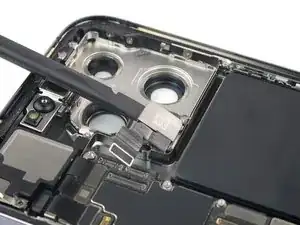

Используйте лопатку, чтобы отключить кабель широкого объектива, поддев разъём и подняв его прямо вверх из гнезда.

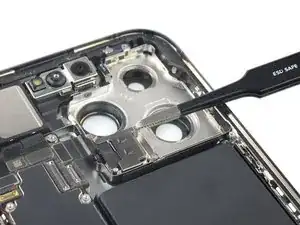

Вставьте заострённый конец лопатки под нижний край блока задней камеры.

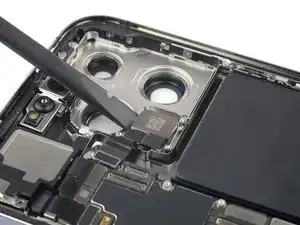

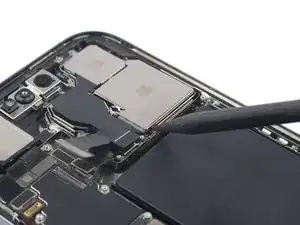

Наклоните заднюю часть лопатки вниз, чтобы поддеть и приподнять блок задней камеры.

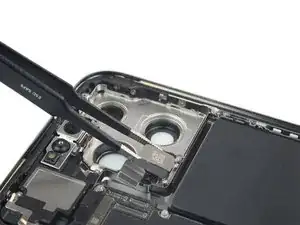

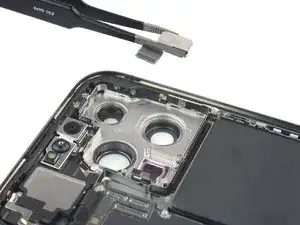

С помощью пинцета или пальцами снимите блок задней камеры.

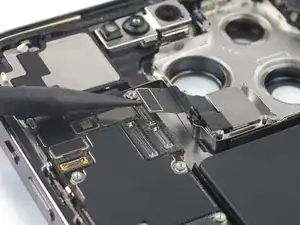

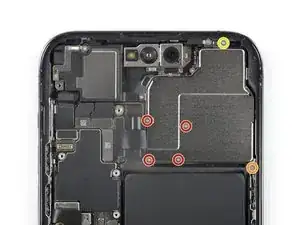

Используйте отвёртку для стоек, чтобы выкрутить винт стойки длиной 2,8 мм, фиксирующий крышку датчика LiDAR.

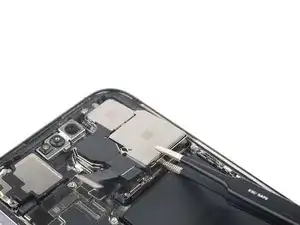

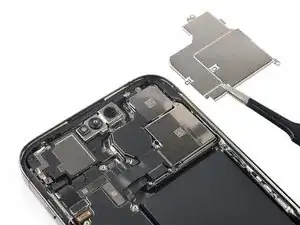

Снимите крышку датчика LiDAR пинцетом.

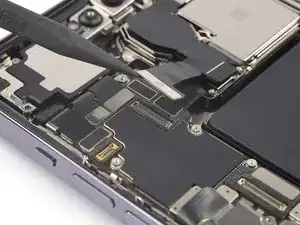

Используйте лопатку, чтобы отключить кабель датчика LiDAR, поддев разъём и подняв его прямо вверх из гнезда.

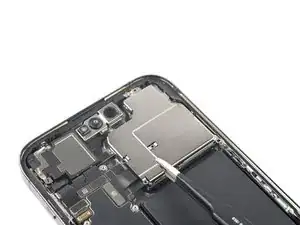

Вставьте плоский конец лопатки под верхний край датчика LiDAR.

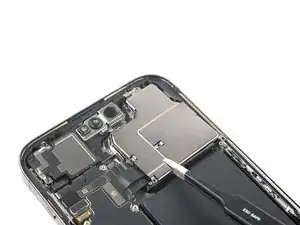

Наклоните заднюю часть лопатки вниз, чтобы поддеть и приподнять датчик LiDAR.

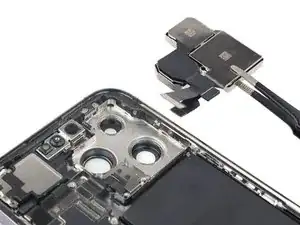

С помощью пинцета снимите датчик LiDAR.
