Замена слухового динамика iPhone 15

Дайте батарее телефона разрядиться ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и одну из кнопок регулировки громкости и проведите для выключения питания телефона.

Если экран или заднее стекло сильно треснуты, наложите перекрывающиеся полосы упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для присоски.

Если вставить слишком глубоко, медиатор для открытия может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными размерами.

Альтернативно приклейте монету к медиатору на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной обрезки клея дисплея в своём магазине саморемонта.

Используйте отвёртку P2 pentalobe, чтобы удалить два винта длиной 7,7 мм по обеим сторонам от разъёма зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Будьте осторожны и не нагревайте телефон сильнее — батарея чувствительна к повреждению от тепла.

Прикрепите присоску к нижнему краю заднего стекла.

Потяните за ручку вверх с сильной, ровной силой, чтобы создать зазор между задним стеклом и рамой.

Вставьте кончик медиатора в зазор.

При прорезании клея, удерживающего заднее стекло, в следующих шагах будьте внимательны к следующим участкам:

Рядом с кнопкой уменьшения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте медиатор здесь, чтобы не перерезать кабель.

Вокруг периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставлять медиатор глубже, чем указано в каждом шаге, чтобы не погнуть эти контакты.

Не вставляйте медиатор глубже 5 мм вдоль нижнего края.

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы клей не склеился снова.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже 7 мм вдоль правого края.

Поверните медиатор вокруг нижнего правого угла и проведите его к кнопке уменьшения громкости или до упора, где находится большой зажим, фиксирующий заднее стекло.

Не прорезайте дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Вдоль левого края не вставляйте медиатор глубже 5 мм.

Вставьте второй медиатор в нижний край.

Поверните второй медиатор вокруг нижнего левого угла.

Проведите этот медиатор вверх до верхнего левого угла, чтобы отделить клей.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

Нагрейте верхний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте медиатор глубже 3 мм вдоль верхнего края.

Поверните второй медиатор вокруг верхнего левого угла и проведите его к верхнему правому углу, чтобы отделить клей.

Вы можете слышать и ощущать щелчки, когда отпускаются верхние два зажима.

Оставьте этот медиатор на месте, чтобы клей не склеился снова.

Нагрейте верхний правый угол заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопаточку глубже, чем 4 мм вдоль правого края.

Поверните вторую монтажную лопатку вокруг верхнего правого угла и сдвиньте её к кнопке увеличения громкости, чтобы разъединить клей.

Аккуратно приподнимите и отведите заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, обойдите периметр снова, чтобы проверить пропущенные участки клея или защёлки, которые не отжались.

Опирайте заднее стекло на приподнятую поверхность, чтобы не натягивался кабель.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Используйте трёхзубый отвёрток Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие нижнюю крышку разъёма.

Используйте пинцет, чтобы сдвинуть крышку в направлении кверху телефона и отщёлкнуть её от логической платы.

Снимите крышку.

Держите заднее стекло вертикально одной рукой и поверните его лишь настолько, чтобы открыть контакт батареи чуть ниже кнопок громкости.

На головке этого разъёма напечатаны знаки плюс и минус.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить контакт батареи от логической платы.

Используйте трёхзубый отвёрток Y000, чтобы выкрутить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёма.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку в направлении к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

Используйте монтажную лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки и NFC.

Снимите заднее стекло.

Используйте трёхзубый отвёрток Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие верхнюю крышку разъёма.

Снимите крышку.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить разъёмы антенны, передних датчиков и фронтальной камеры (всего три разъёма).

Используйте пинцет или пальцы, чтобы вытащить фронтальную камеру и датчики из их гнезда в рамке и удалить их.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить разъём динамика разговорного громкоговорителя.

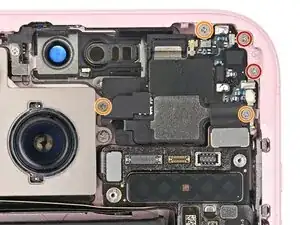

Используйте отвёртку Phillips #000, чтобы выкрутить пять винтов, фиксирующих разговорный динамик:

Два винта длиной 1.1 мм

Три винта длиной 1.6 мм

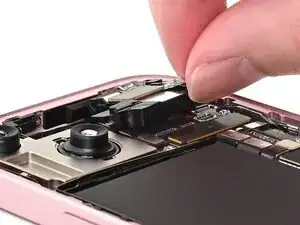

Используйте пинцет или пальцы, чтобы приподнять и оттянуть разговорный динамик от верхней части телефона, освободив прокладку от рамки.

Снимите разговорный динамик.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.

При подключении нажимных разъёмов аккуратно совместите разъём с его гнездом и нажмите пальцем или лопаткой — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь вдавить разъём силой. Если возникают затруднения, переставьте его и повторите попытку.

У разговорного динамика есть приклеенная антенна, которую необходимо перенести на новый динамик.

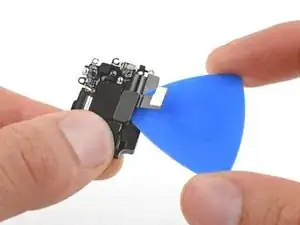

Вставьте монтажную лопатку между антенной и разговорным динамиком.

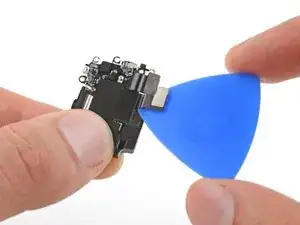

Просуньте лопатку под антенну и подденьте, чтобы разъединить клей, фиксирующий её.

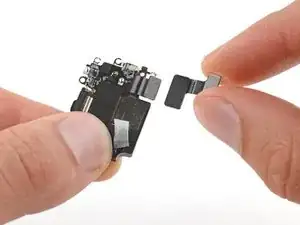

Снимите антенну.

Совместите прокладку разговорного динамика с её звуковым каналом.

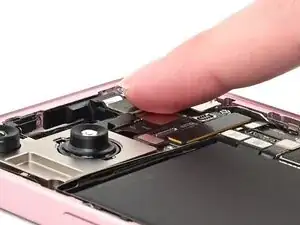

Прижмите разговорный динамик к рамке так, чтобы он лёг ровно.

Используйте отвёртку Phillips #000, чтобы установить пять винтов, фиксирующих разговорный динамик:

Два винта длиной 1.1 мм

Три винта длиной 1.6 мм

Вставьте модуль фронтальной камеры в его выемку в каркасе.

Положите модуль так, чтобы он лежал ровно.

Используйте плоский конец лопатки или палец, чтобы подключить защелкивающиеся разъемы фронтальной камеры и слухового динамика.

Антенна 5G mmWave присутствует только в моделях iPhone для США и Пуэрто‑Рико (модель A2846). Если вы ремонтируете другую модель, пропустите следующие два шага.

Удалите остатки клея с нижней стороны антенны.

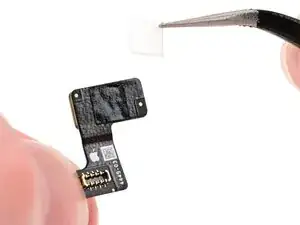

Установите небольшой квадрат тонкой двусторонней ленты на нижнюю сторону антенны 5G mmWave.

С помощью пинцета удалите защитную подкладку ленты.

Сориентируйте антенну 5G mmWave по разъему и месту на слуховом динамике.

Подключите защелкивающийся разъем антенны пальцем или лопаткой, затем прижмите саму антенну к слуховому динамику, чтобы зафиксировать её.

Вставьте модуль фронтальной камеры в его выемку в каркасе.

Прижмите модуль, чтобы он лежал ровно.

Используйте лопаточку или пальцы, чтобы подключить три защелкивающихся разъема модуля фронтальной камеры и антенны.

Установите крышку над платой логики и совместите её отверстия для винтов.

Используйте трёхгранную отвёртку Y000, чтобы установить два винта длиной 1,3 мм, фиксирующие верхнюю крышку разъёма.

Будьте осторожны, чтобы не повредить какие‑либо контактные пружины при очистке каркаса.

Это хорошее место, чтобы проверить ремонт до окончательной сборки. Подключите аккумулятор и заднее стекло, включите телефон и убедитесь, что он работает как следует. Затем выключите питание, отключите аккумулятор и заднее стекло и продолжите сборку.

Оставшийся на телефоне клей трудно удалить и он оставляет следы. Если у вас возникают трудности с удалением клея, нагрейте место с помощью фена или тепловой пушки.

Используйте заострённый конец лопатки, чтобы прижать и прокатать клей до тех пор, пока его не получится захватить пинцетом.

С помощью пинцета вытащите клей с телефона.

Любые оставшиеся следы ухудшат герметичность вашего iPhone. Тщательно очистите каркас.

Намотайте микрофибру или безворсовую ткань на заострённый конец лопатки и нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на ткань.

Протрите в одном направлении по периметру каркаса, чтобы удалить остатки клея.

Подождите несколько минут, прежде чем продолжить, чтобы убедиться, что лишний спирт выпарился.

Разместите клей рядом с телефоном и используйте элементы, такие как вырезы для контактных пружин и модуль задней камеры, чтобы правильно сориентировать клей.

Ваша лента может выглядеть немного иначе.

После прижатия клея его нельзя будет передвинуть — придётся удалить и начинать заново с новой ленты.

Используйте язычок, чтобы начать от peeling задней подложки с клея, начиная с низа, но не снимайте подложку полностью.

Удерживайте подложку в стороне и совместите клей с нижним краем iPhone.

Вставьте нижний край клея в его выемку в каркасе, убедившись, что контактные пружины iPhone совмещены с вырезами в подложке.

Когда клей выровнен, используйте плоский конец лопатки или палец, чтобы плотно прижать его вдоль нижнего края.

Продолжайте снимать заднюю подложку с клея, прижимая клей по краям каркаса iPhone.

Если вы правильно совместили нижний край клея, боковые и верхний края лягут на свои места. Если клей смещён, удалите его и начните заново с новой ленты.

Если клей смещён и у вас нет запаса, можно временно собрать iPhone и пользоваться им без клея, но имейте в виду, что водонепроницаемость iPhone будет нарушена до установки новой ленты.

Убедитесь, что подкладка выровнена правильно, проверив, что все контактные пружины и тыльная камера находятся в вырезах. Если это не так, снимите клейкую ленту и начните заново с новым листом.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Будьте осторожны, чтобы не касаться контактных пружин, торчащих через розовую подкладку.

Снимите верхнюю подкладку клеевого слоя.

В зависимости от типа клея подкладка может быть разделена на несколько частей или представлять собой цельный кусок.

Подперев заднее стекло вдоль правого края iPhone, используйте коробку или подобный прочный объект для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы подключить пресс‑разъем катушки беспроводной зарядки, затем пресс‑разъем батареи.

Установите среднюю крышку разъема поверх пресс‑разъема катушки беспроводной зарядки так, чтобы она слегка выступала над выемкой на логической плате для нижней защелки.

Прижмите крышку к логической плате пальцем.

При одновременном нажатии сдвиньте крышку вверх, чтобы обе металлические защёлки встали на свои места в логической плате.

С помощью пинцета зацепите верхнюю часть нижней крышки разъема за её паз на логической плате.

Опустите нижнюю крышку разъема поверх пресс‑разъемов.

Используя отвёртку три‑точка Y000, установите винт длиной 0,9 мм, фиксирующий среднюю крышку разъема.

Используя отвёртку три‑точка Y000, установите два винта длиной 1,3 мм, фиксирующих нижнюю крышку разъема.

С помощью пинцета или пальцев разъедините вытяжные ярлыки в нижней части рамки, рядом с разъёмом зарядки.

Снимите узкую подкладку, покрывающую клей вдоль левой и верхней кромок рамки.

Держите заднее стекло над телефоном, не допуская его контакта с клеем, чтобы получить доступ к оставшимся подкладкам вдоль правого края телефона.

С помощью пинцета или пальцев снимите оставшиеся подкладки вдоль правого края телефона.

Опустите заднее стекло прямо на рамку и прижмите, пока защёлки не встанут на место.

Прижмите по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы помочь клею сцепиться, нагрейте кромки заднего стекла с помощью iOpener, фена или тепловой пушки, пока они не станут горячими на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы‑тиски для экрана, используйте их для усиления сцепления нового клея. В противном случае продолжайте читать для получения других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамкой, нужно учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры расположился в выемке.

Найдите предмет, близкий по размеру к iPhone, но выше бортов коробки. Поставьте его на iPhone, затем положите сверху несколько тяжёлых предметов.

Оставьте груз на месте минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале оставить на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для альтернативного метода равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Закрепите клейкой лентой заднее стекло, чтобы защитить его поверхность.

Расположите равномерно слои монет или аналогичных по толщине предметов на ленте вдоль кромок заднего стекла.

Сложите их в стопку до одинаковой высоты, превышающей выступ камеры.

Сложите несколько книг или других тяжёлых предметов на ваш iPhone.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале — оставить стопку на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от разъёма зарядки.
