Замена задних камер iPhone 15

Разрядите аккумулятор телефона ниже 25 %, поскольку заряженная литий-ионная батарея представляет потенциальную опасность.

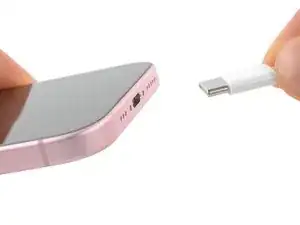

Отключите все кабели от телефона.

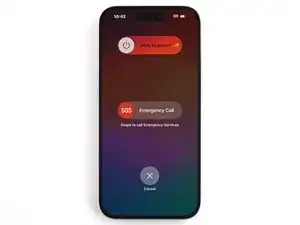

Зажмите кнопку питания и одну из кнопок громкости, затем проведите для выключения телефона.

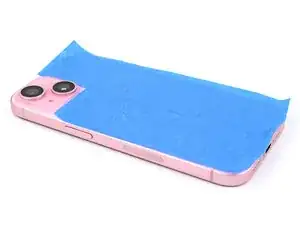

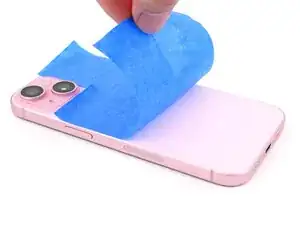

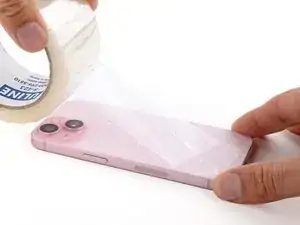

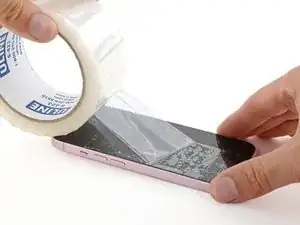

Если экран или заднее стекло сильно треснули, наклейте перекрывающиеся полоски упаковочной плёнки поверх стекла, чтобы защитить себя и упростить процесс разборки.

Убедитесь, что в нижней части стекла есть ровный участок, достаточно большой для надёжного сцепления присоски.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Следуйте этому шагу, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Также можно отметить другие углы лопатки разными размерами.

В качестве альтернативы можно наклеить монету на лопатку на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter (резак для клея) для безопасного удаления клея дисплея в своём магазине самостоятельного ремонта.

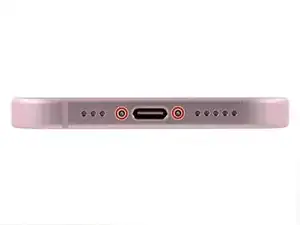

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по бокам разъёма зарядки.

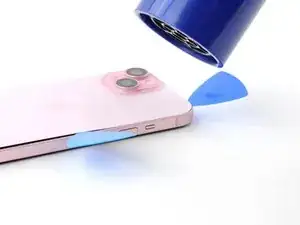

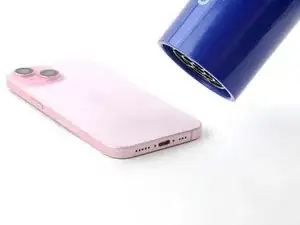

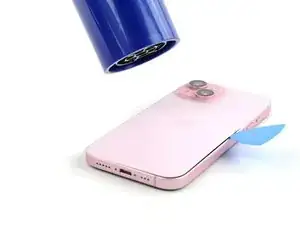

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до ощущения тепла.

Следите, чтобы температура не стала выше — аккумулятор чувствителен к перегреву.

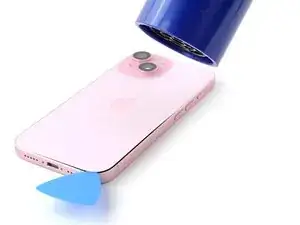

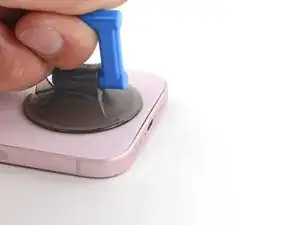

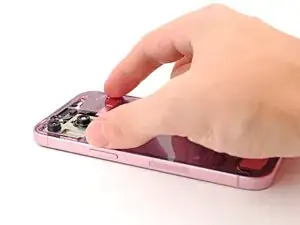

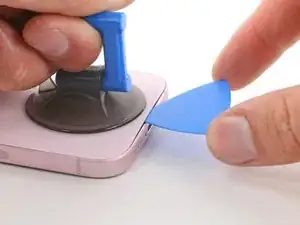

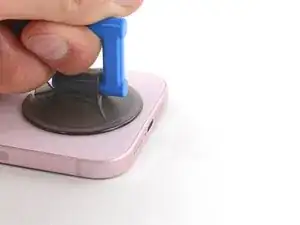

Прикрепите присоску к нижнему краю заднего стекла.

Тяните присоску вверх с постоянным усилием, пока не образуется зазор между задним стеклом и корпусом.

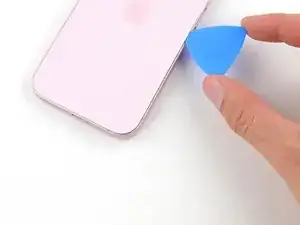

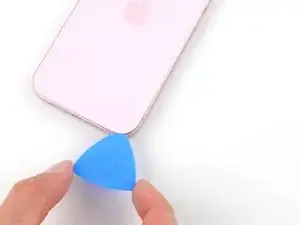

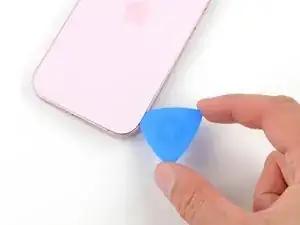

Вставьте кончик лопатки в этот зазор.

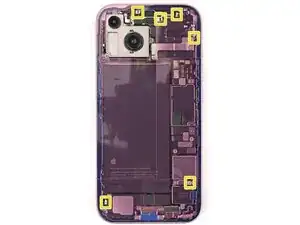

При дальнейшем разрезании клея, придерживающего заднее стекло, соблюдайте осторожность в следующих местах:

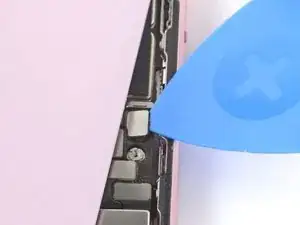

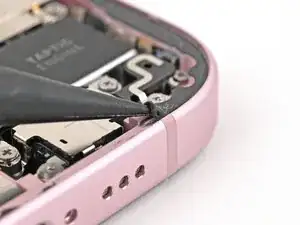

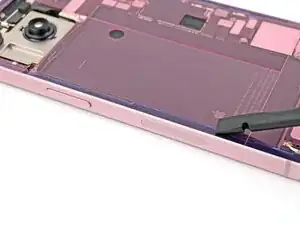

Сразу рядом с кнопкой понижения громкости проходит тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в эту зону, чтобы не повредить кабель.

По периметру телефона расположено несколько пружинных контактов. Особенно внимательно следите, чтобы не вставлять лопатку глубже, чем указано на каждом шаге, чтобы не погнуть эти контакты.

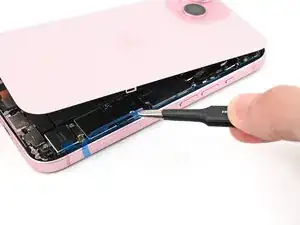

Вдоль нижнего края не вставляйте лопатку глубже 5 мм.

Проводите лопаткой туда-сюда по нижнему краю, чтобы отделить клей.

Оставьте лопатку вставленной в нижний правый угол, чтобы клей не схватился снова.

Нагрейте правый край заднего стекла до ощущения тепла.

Вдоль правого края не вставляйте лопатку глубже 7 мм.

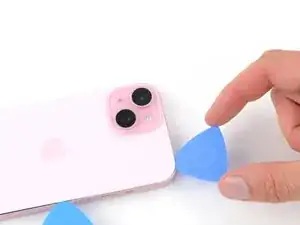

Поверните лопатку вокруг нижнего правого угла и проведите ею к кнопке понижения громкости или до тех пор, пока не почувствуете препятствие — крупный зажим, удерживающий заднее стекло.

Не режьте дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте лопатку вставленной, чтобы клей не схватился вновь.

Нагрейте левый край заднего стекла до ощущения тепла.

Вдоль левого края не вставляйте лопатку глубже 5 мм.

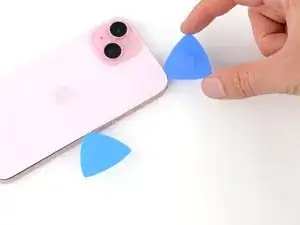

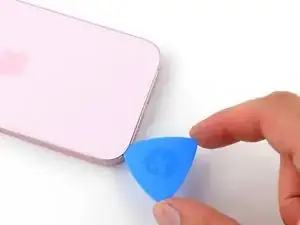

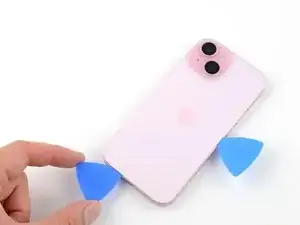

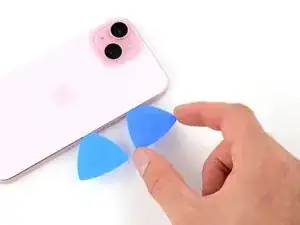

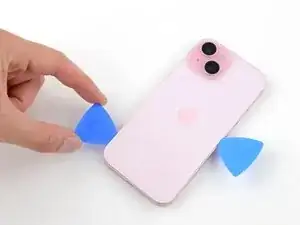

Вставьте вторую лопатку в нижнем крае.

Поверните вторую лопатку вокруг нижнего левого угла.

Проведите этой лопаткой до верхнего левого угла, отделяя клей.

Оставьте лопатку вставленной, чтобы клей не схватился снова.

Нагрейте верхний край заднего стекла до ощущения тепла.

Вдоль верхнего края не вставляйте лопатку глубже 3 мм.

Поверните вторую лопатку вокруг верхнего левого угла и проведите ею до верхнего правого угла, чтобы отделить клей.

Вы можете услышать щелчки и почувствовать их, когда верхние два зажима освободятся.

Оставьте лопатку на месте, чтобы клей не схватился снова.

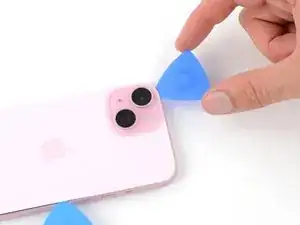

Нагрейте верхний правый угол заднего стекла до ощущения тепла.

Не вставляйте лопатку глубже чем 4 мм вдоль правого края.

Поверните вторую лопатку вокруг верхнего правого угла и проведите ею к кнопке увеличения громкости, чтобы отделить клей.

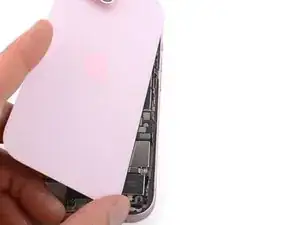

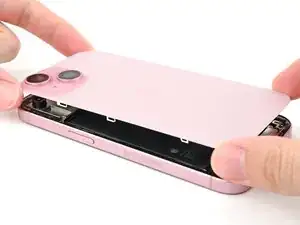

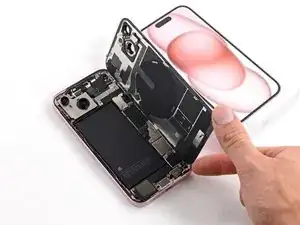

Осторожно приподнимите и откройте заднее стекло вправо от телефона.

Если заднее стекло не двигается, пройдитесь снова по периметру, чтобы проверить, не осталось ли неотделённых участков клея или застрявших защёлок.

Уприте заднее стекло в опорную поверхность, чтобы кабель не испытывал нагрузки.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается точно туда, откуда был снят.

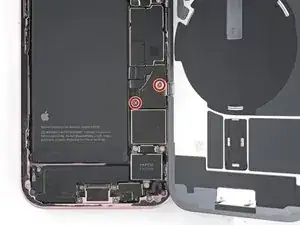

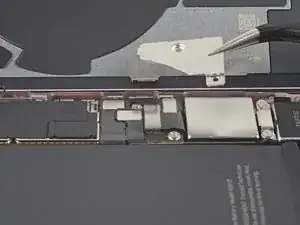

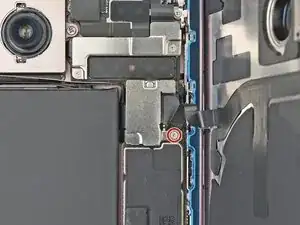

Используйте биту звёздочка Y000, чтобы вывернуть два винта длиной 1,3 мм, крепящих нижнюю крышку разъёмов.

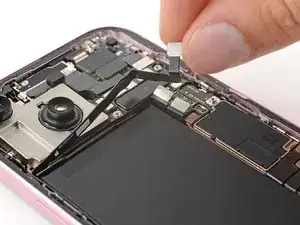

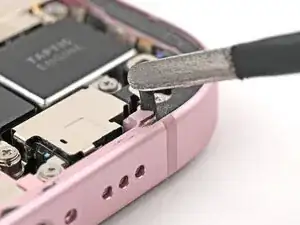

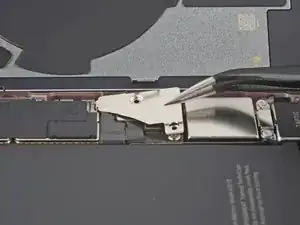

Используйте пинцет, чтобы сдвинуть крышку вверх по корпусу телефона и отсоединить её от платы.

Снимите крышку.

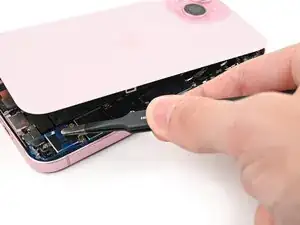

Удерживайте заднее стекло вертикально одной рукой и немного поверните его, чтобы открыть доступ к разъёму батареи, расположенному под кнопками громкости.

На этом разъёме напечатаны знаки «плюс» и «минус».

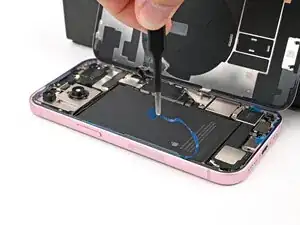

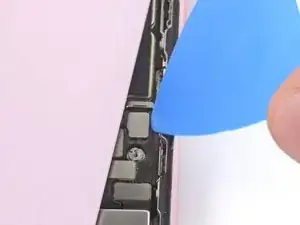

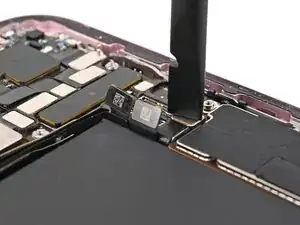

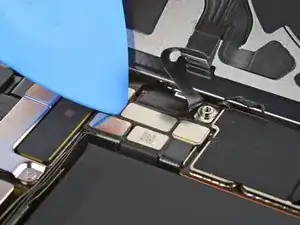

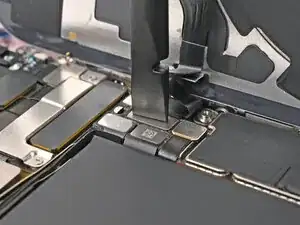

Используйте конец лопатки, чтобы поддеть и отключить разъём батареи от платы.

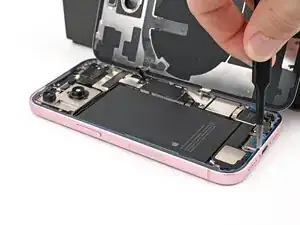

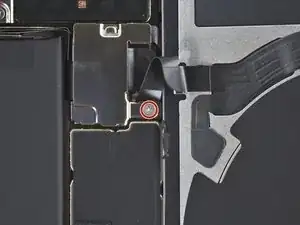

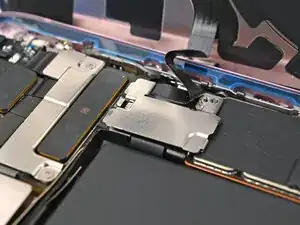

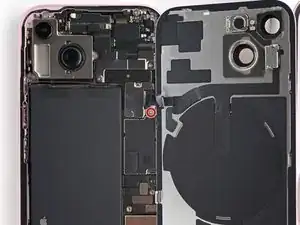

Используйте биту звёздочка Y000, чтобы вывернуть винт длиной 0,9 мм, крепящий среднюю крышку разъёмов.

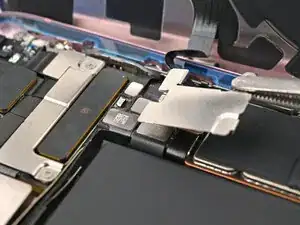

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку вниз по корпусу телефона и отжать её верхний край.

Снимите крышку.

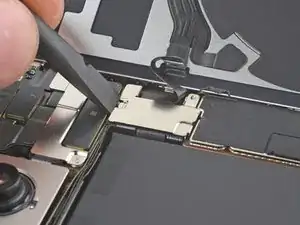

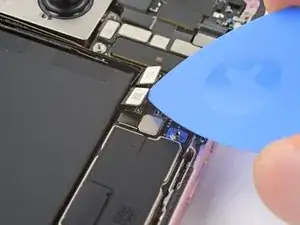

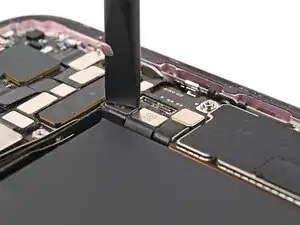

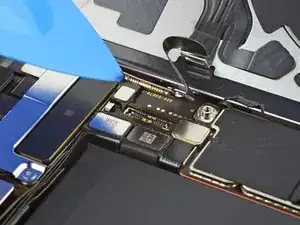

Используйте лопатку, чтобы поддеть и отключить разъёмы катушки беспроводной зарядки и NFC.

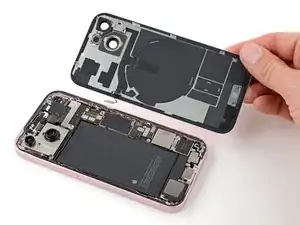

Снимите заднее стекло.

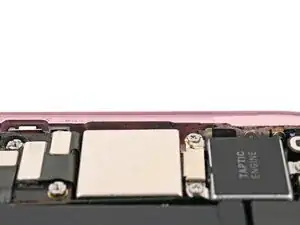

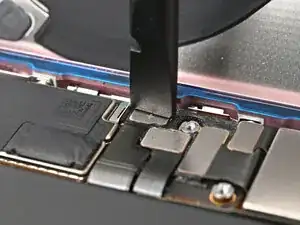

Используйте конец лопатки, чтобы поддеть и отключить два разъёма задних камер и разъём антенны, расположенные в правом верхнем углу батареи.

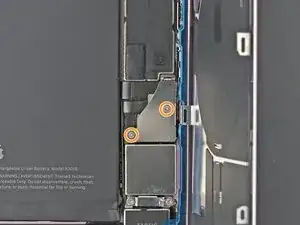

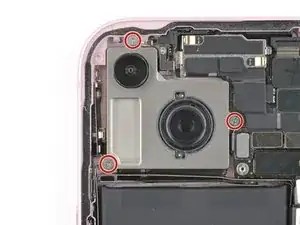

Используйте отвёртку Phillips #00, чтобы вывернуть три винта длиной 2,3 мм, крепящих задние камеры.

Кабели задних камер проходят под антенным кабелем, что затрудняет их снятие. Выполните следующие два шага, чтобы освободить кабели камер.

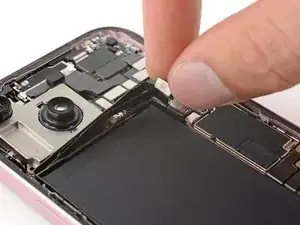

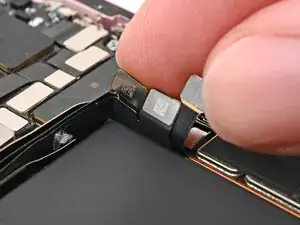

Пальцами возьмитесь за верхние разъёмы камеры и антенны и потяните их кабели вверх из пазов вдоль края батареи.

При этом остаётся только средний из трёх разъёмов на месте.

Кабель среднего разъёма приклеен к соседнему кабелю вдоль верхнего края батареи. На этом шаге Вы отделите этот клей.

Удерживайте два ранее освобождённых кабеля в стороне от кабеля среднего разъёма.

Вставьте конец лопатки между кабелем среднего разъёма и соседним кабелем, чтобы отделить клей.

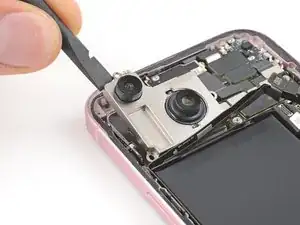

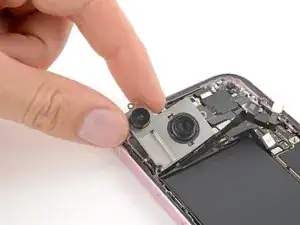

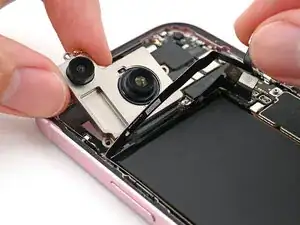

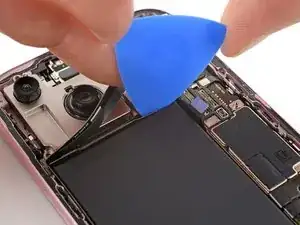

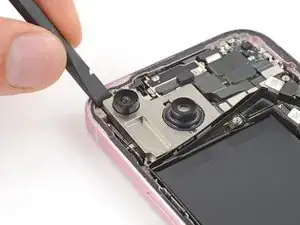

Используйте плоский конец лопатки, чтобы приподнять верхний край задних камер, пока Вы не сможете захватить их пальцами.

Потяните задние камеры вверх по корпусу телефона, чтобы их кабели прошли под антенным кабелем.

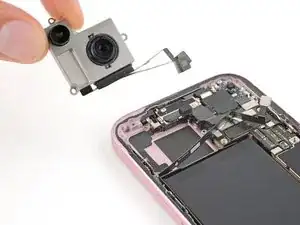

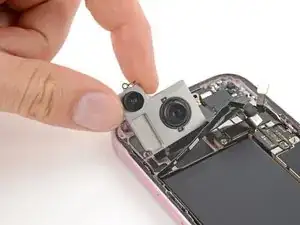

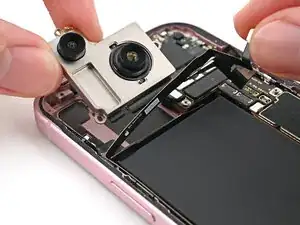

Снимите задние камеры.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.

При подключении разъёмов точно совместите разъём с гнездом и нажмите кончиком пальца или лопаткой — сначала на одну сторону, затем на другую — пока он не зафиксируется. Не пытайтесь вставить разъём силой. Если возникли трудности, переустановите его и попробуйте снова.

Установите задние камеры на место, убедившись, что их кабели проходят под антенным кабелем.

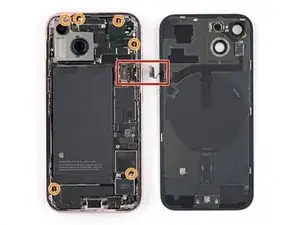

Используйте это изображение в качестве ориентира для правильного расположения кабелей.

Проденьте кабель задней камеры обратно в паз вдоль аккумулятора.

Используйте крестовую отвёртку №00, чтобы установить три винта длиной 2,3 мм, крепящие задние камеры.

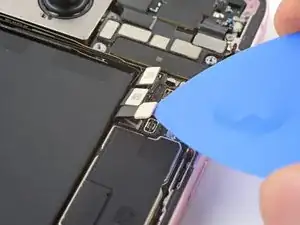

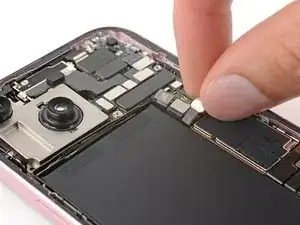

Используйте лопатку или пальцы, чтобы подключить два разъёма задней камеры с нажимным креплением и разъём антенны с нажимным креплением.

Будьте осторожны, не повредите пружинные контакты при очистке рамы.

Перед герметизацией телефона рекомендуется проверить результат ремонта. Подключите аккумулятор и заднюю панель, включите телефон и убедитесь, что он работает должным образом. Затем выключите его, отключите аккумулятор и заднюю панель, и продолжайте сборку.

Клей, оставшийся на телефоне, трудно удалить и оставляет следы. Если у Вас возникли трудности с удалением клея, подогрейте его с помощью фена или термофена.

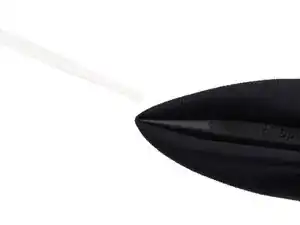

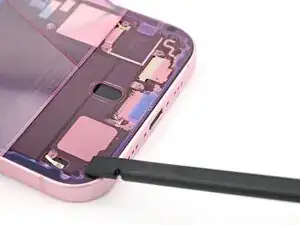

Используйте острый конец лопатки, чтобы прижать и скатать клей, пока Вы не сможете ухватить его пинцетом.

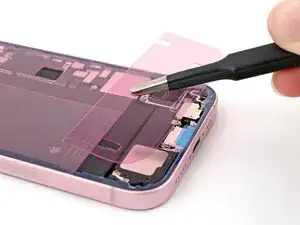

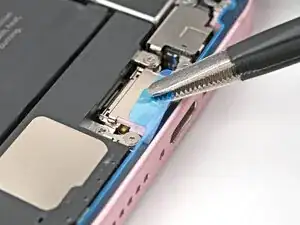

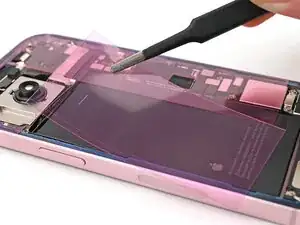

Используйте пинцет, чтобы снять клей с телефона.

Любые остатки клея нарушат герметичность iPhone. Убедитесь, что рама тщательно очищена.

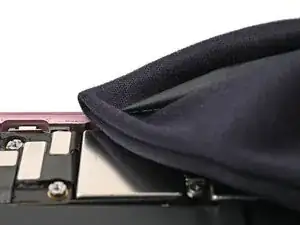

Оберните микрофибру или безворсовую ткань вокруг острого конца лопатки и нанесите на неё несколько капель изопропилового спирта высокой концентрации (более 90%)

Протирайте периметр рамы в одном направлении, чтобы удалить следы клея.

Подождите несколько минут перед продолжением работы, чтобы убедиться, что излишки спирта полностью испарились.

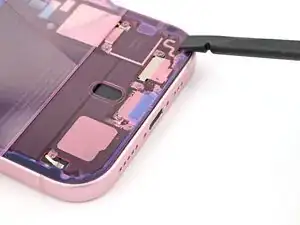

Разместите клей рядом с телефоном и ориентируйтесь по элементам вроде вырезов для пружинных контактов и задней камеры, чтобы убедиться в правильной ориентации клея.

Клей может немного отличаться по внешнему виду.

Как только клей будет вжат на место, повторно выровнять его уже не получится — придётся снять его и начать заново с новым клеем.

Используйте язычок, чтобы начать снимать подложку с клея с нижней стороны, но не снимайте подложку полностью.

Отведите подложку в сторону и совместите клей с нижним краем iPhone.

Поместите нижний край клея в углубление рамы, убедившись, что пружинные контакты iPhone совмещены с вырезами в подложке.

После выравнивания клея используйте плоский конец лопатки или палец, чтобы плотно прижать его по нижнему краю.

Продолжайте снимать заднюю подложку с клея, одновременно прижимая его по краям рамы iPhone.

Если нижний край клея правильно выровнен, боковые и верхний края должны встать точно на свои места. Если клей не выровнен, снимите его и начните заново с новым клеем.

Если клей установлен с перекосом, а у Вас под рукой нет дополнительного комплекта, можно временно собрать iPhone и использовать его без клея, но имейте в виду, что водонепроницаемость iPhone будет нарушена до установки нового клея.

Убедитесь, что подложка правильно размещена: все пружинные контакты и задняя камера должны находиться в своих вырезах. Если это не так, снимите клей и начните заново с новым листом.

Используйте плоский конец лопатки, чтобы вжать клей по периметру рамы.

Будьте осторожны, не касайтесь пружинных контактов, выступающих через розовую подложку.

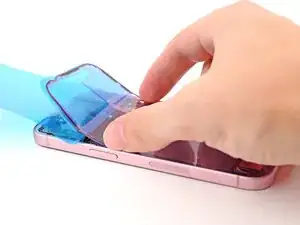

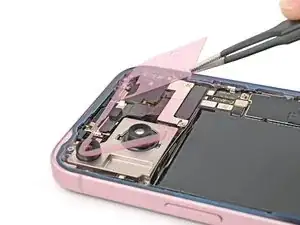

Снимите верхнюю подложку клея.

В зависимости от типа клея, подложка может быть разделена на несколько частей или представлять собой одну целую деталь.

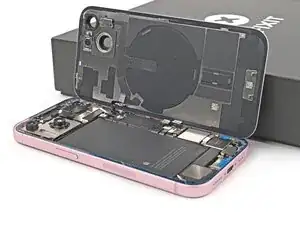

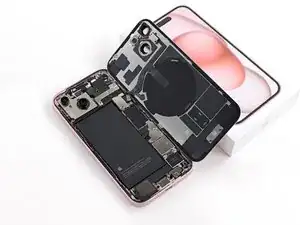

Установите заднюю панель вдоль правого края iPhone, используя коробку или другой прочный предмет для поддержки экрана.

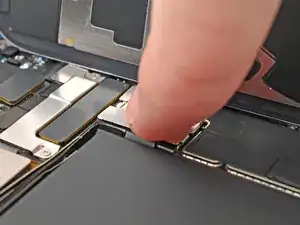

Используйте плоский конец лопатки или палец, чтобы подключить разъём катушки беспроводной зарядки с нажимным креплением, затем разъём аккумулятора с нажимным креплением.

Поместите крышку среднего разъёма над разъёмом катушки беспроводной зарядки так, чтобы она немного выступала за паз на материнской плате для нижнего зажима.

Нажмите пальцем на крышку, прижимая её к материнской плате.

Продолжая нажимать, сдвиньте крышку вверх, чтобы оба металлических зажима защёлкнулись в своих пазах на материнской плате.

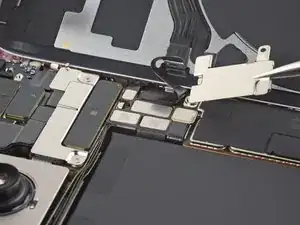

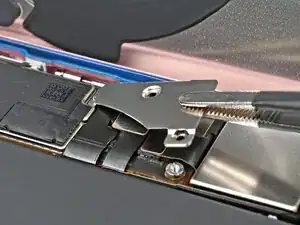

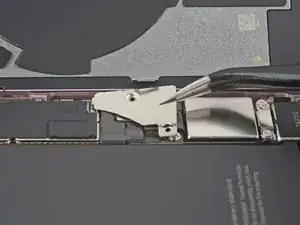

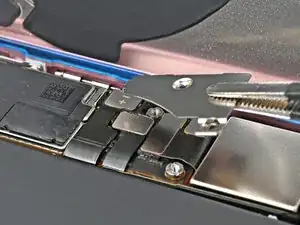

Воспользуйтесь пинцетом, чтобы зацепить верхнюю часть нижней крышки разъёмов и зафиксировать её в пазу на материнской плате.

Установите нижнюю крышку разъёмов поверх контактных разъёмов.

Используйте отвёртку Tri-point Y000, чтобы установить один винт длиной 0,9 мм, фиксирующий среднюю крышку разъёмов.

Используйте отвёртку Tri-point Y000, чтобы установить два винта длиной 1,3 мм, фиксирующих нижнюю крышку разъёмов.

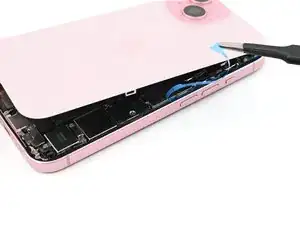

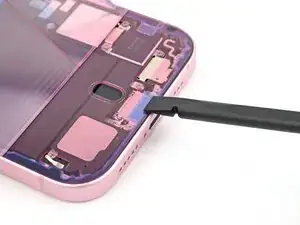

Пинцетом или пальцами отделите вытягивающие язычки в нижней части рамы рядом с разъёмом зарядки.

Снимите узкую ленту, закрывающую клей вдоль левого и верхнего краёв рамы.

Удерживайте заднее стекло над телефоном так, чтобы оно не касалось клея, чтобы можно было получить доступ к оставшимся лентам вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы удалить оставшиеся ленты вдоль правого края телефона.

Опустите заднее стекло ровно вниз на раму и прижмите, пока все защёлки не зафиксируются.

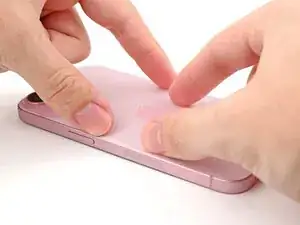

Прижмите по всему периметру заднего стекла, чтобы защёлкнуть все фиксаторы.

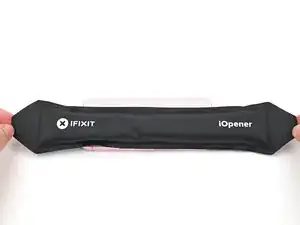

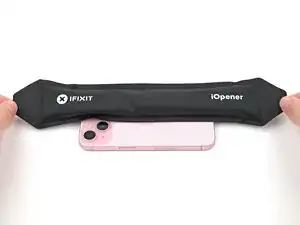

Чтобы улучшить сцепление клея, подогрейте края заднего стекла с помощью средства для разогрева iOpener, фена или тепловой пушки, пока они не станут тёплыми на ощупь.

Крепко прижмите по периметру заднего стекла. Если у вас есть зажимы экранного тиска, используйте их для усиления сцепления нового клея. Если нет — читайте дальше, чтобы узнать другие способы закрепления заднего стекла.

Чтобы равномерно сжать iPhone и улучшить сцепление заднего стекла с рамой, необходимо учесть выступ камеры.

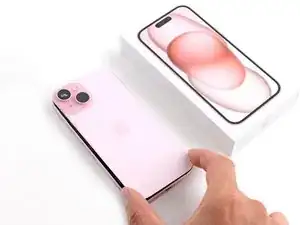

Если у вас сохранилась коробка, в которой пришёл iPhone, снимите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг и перейдите к альтернативному методу.

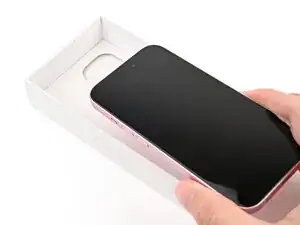

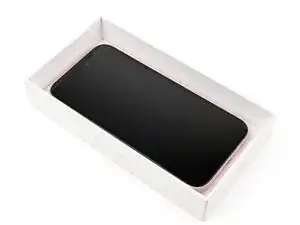

Поместите iPhone лицевой стороной вверх в крышку коробки так, чтобы выступ камеры вошёл в углубление.

Найдите предмет, примерно соответствующий размеру iPhone, но выше бортиков коробки. Поставьте его поверх iPhone, а на него — несколько тяжёлых предметов.

Оставьте предметы в таком положении как минимум на тридцать минут. Чем легче груз, тем дольше он должен стоять. Идеально — оставить на ночь.

Если у вас нет оригинальной коробки iPhone, выполните следующие три шага, чтобы равномерно сжать заднее стекло другим способом.

Поместите iPhone лицевой стороной вниз на мягкую ровную поверхность.

Заклейте заднее стекло лентой, чтобы защитить его поверхность.

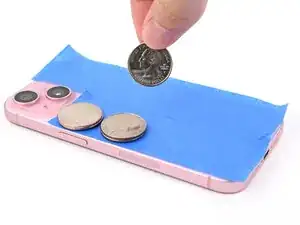

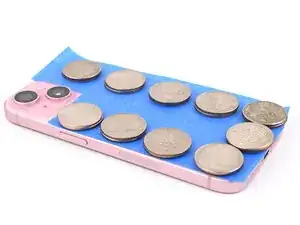

Равномерно разместите слои монет или других предметов аналогичной толщины на ленте вдоль краёв заднего стекла.

Уложите их на одинаковую высоту, превышающую высоту выступа камеры.

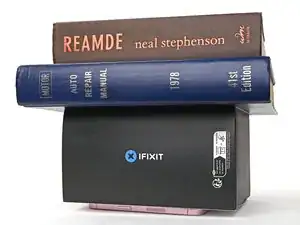

Поместите сверху на iPhone стопку толстых книг или других тяжёлых предметов.

Монеты могут оставить вмятины на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы в таком положении как минимум на тридцать минут. Чем легче груз, тем дольше он должен стоять. Идеально — оставить на ночь.

Используйте биту P2 pentalobe, чтобы установить два винта длиной 7,7 мм с обеих сторон разъёма зарядки.
