Замена Taptic Engine в iPhone 15

Разрядите батарею телефона до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор представляет собой потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и выполните слайд для выключения телефона.

Если экран или заднее стекло сильно треснули, наложите накладывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть гладкая поверхность размером, достаточным для присоски.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7.7 мм по обе стороны от разъёма зарядки.

Если вставить слишком глубоко, монтажная лопатка может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и предотвратить повреждения.

Отмерьте 3 мм от наконечника и отметьте монтажную лопатку перманентным маркером.

Вы также можете пометить другие углы лопатки разными размерами.

Альтернативно, приклейте монету к лопатке на расстоянии 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда оно станет горячим на ощупь.

Не перегревайте телефон — аккумулятор подвержен повреждению от тепла.

Прикрепите присоску к нижнему краю заднего стекла.

Сильно и равномерно потяните ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте наконечник монтажной лопатки в зазор.

При разрезании клея, удерживающего заднее стекло, в следующих шагах будьте осторожны в указанных местах:

Рядом с кнопкой уменьшения громкости проходит тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в этом месте, чтобы не перерезать кабель.

По периметру телефона расположены несколько контактных пружин. Будьте особенно осторожны, чтобы не вставлять лопатку глубже рекомендованного в каждом шаге, чтобы не согнуть эти контакты.

Не вставляйте монтажную лопатку глубже, чем 5 мм вдоль нижнего края.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разделить клей.

Оставьте лопатку, вставленной в нижний правый угол, чтобы клей не склеился заново.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 7 мм вдоль правого края.

Поверните лопатку вокруг нижнего правого угла и сдвиньте её к кнопке уменьшения громкости или пока не почувствуете упор на большом защёлке, фиксирующей заднее стекло.

Не проводите лопаткой мимо кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте эту лопатку вставленной, чтобы клей не приклеился заново.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Вдоль левого края не вставляйте лопатку глубже, чем 5 мм.

Вставьте вторую монтажную лопатку у нижнего края.

Поверните вторую лопатку вокруг нижнего левого угла.

Проведите этой лопаткой вверх до верхнего левого угла, чтобы разделить клей.

Оставьте эту лопатку вставленной, чтобы клей не склеился заново.

Нагрейте верхний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль верхнего края.

Поверните вторую монтажную лопатку вокруг верхнего левого угла и проведите её к верхнему правому углу, чтобы разделить клей.

Вы можете услышать и почувствовать щелчки при освобождении двух верхних защёлок.

Оставьте эту лопатку на месте, чтобы клей не склеился заново.

Нагрейте верхний правый угол заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте монтажную лопатку глубже, чем 4 мм вдоль правого края.

Поверните второй монтажный инструмент вокруг верхнего правого угла и сдвиньте его к кнопке увеличения громкости, чтобы разорвать клей.

Аккуратно приподнимите и откиньте заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь по периметру ещё раз, чтобы проверить пропущенные участки клея или защёлки.

Подоприте заднее стекло о приподнятую поверхность, чтобы не натягивался кабель.

В ходе ремонта следите за каждым винтом и возвращайте его ровно на то место, откуда он был снят.

Используйте трёхлучевой отверток Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие крышку нижнего разъёма.

Используйте пинцет, чтобы сдвинуть крышку в направлении к верхней части телефона и отщёлкнуть её с платы логики.

Снимите крышку.

Держите заднее стекло одной рукой и поверните его лишь настолько, чтобы оголить пресс-коннектор аккумулятора непосредственно под кнопками громкости.

На головке этого коннектора напечатаны знаки плюс и минус.

Используйте кончик монтажной лопатки, чтобы приподнять и отсоединить пресс-коннектор аккумулятора от платы логики.

Используйте трёхлучевой отверток Y000, чтобы выкрутить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёма.

Используйте плоский конец монтажной лопатки или палец, чтобы сдвинуть крышку в направлении к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

Используйте монтажную лопатку, чтобы приподнять и отсоединить катушку беспроводной зарядки и коннектор NFC.

Снимите заднее стекло.

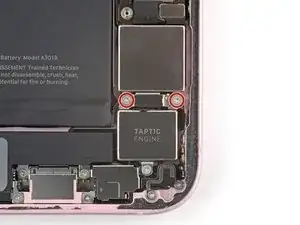

Используйте крестовую отвертку Phillips #000, чтобы выкрутить два винта длиной 1.9 мм, фиксирующие крышку пресс-коннектора Taptic Engine.

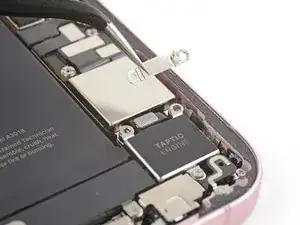

Снимите крышку.

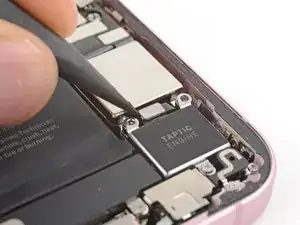

Используйте острый конец монтажной лопатки, чтобы приподнять и отсоединить пресс-коннектор Taptic Engine.

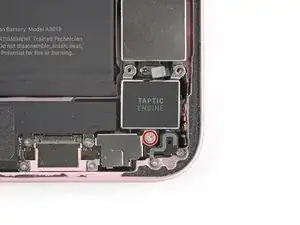

Используйте крестовую отвертку Phillips #000, чтобы выкрутить винт длиной 1.9 мм, фиксирующий Taptic Engine.

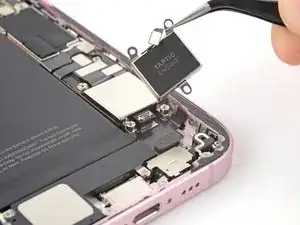

Используйте пинцет или пальцы, чтобы извлечь Taptic Engine.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать устройство обратно.

При повторном подключении пресс-коннекторов аккуратно совместите коннектор с гнездом и нажмите пальцем или монтажной лопаткой — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить коннектор. Если возникают трудности, переставьте его и повторите попытку.

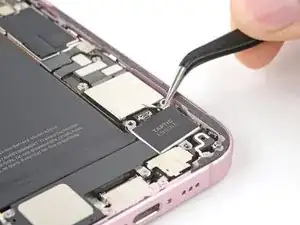

Установите Taptic Engine в его посадочное место в раме.

Используйте крестовую отвертку Phillips #000, чтобы вкрутить винт длиной 1.9 мм, фиксирующий Taptic Engine.

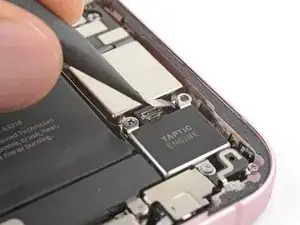

Используйте плоский конец монтажной лопатки, чтобы подключить пресс-коннектор Taptic Engine.

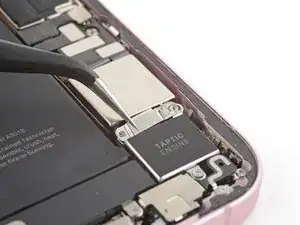

Установите крышку над коннектором Taptic Engine.

Используйте крестовую отвертку Phillips #000, чтобы вкрутить два винта длиной 1.9 мм, фиксирующие крышку пресс-коннектора Taptic Engine.

Будьте осторожны, чтобы не повредить контактные пружины при очистке рамы.

Это хорошее место, чтобы протестировать ремонт перед окончательным запечатыванием телефона. Подключите аккумулятор и заднее стекло, включите телефон и убедитесь, что он работает корректно. Выключите его, отключите аккумулятор и заднее стекло и продолжайте сборку.

Оставшийся на телефоне клей трудно удалить и он оставляет следы. Если возникают трудности с удалением клея, примените тепло с помощью фена или тепловой пушки.

Используйте острый конец монтажной лопатки, чтобы придавить и подкрутить клей, пока вы не сможете схватить его пинцетом.

С помощью пинцета удалите клей с телефона.

Любые оставшиеся загрязнения нарушат герметичность iPhone. Тщательно очистите рамку.

Обмотайте ткань из микрофибры или безворсовую салфетку вокруг заострённого конца лопатки и нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на ткань.

Протирайте в одном направлении по периметру рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы лишний спирт испарился.

Разместите клейкую ленту рядом с телефоном и используйте элементы, такие как вырезы для контактных пружин и камеры, чтобы убедиться, что лента ориентирована правильно.

Ваша лента может выглядеть немного иначе.

После того как лента прижата на место, её нельзя будет сдвинуть — придётся удалить и начать заново с новой ленты.

Используйте тянущую вкладку, чтобы начать от peeling задней подложки с ленты, начиная снизу, но не снимайте подложку полностью.

Уберите подложку в сторону и совместите ленту с нижним краем iPhone.

Вложите нижний край ленты в соответствующий паз рамки, убедившись, что контактные пружины iPhone совпадают с вырезами в подложке.

Когда лента выровнена, используйте плоский конец лопатки или палец, чтобы крепко прижать её вдоль нижнего края.

Продолжайте снимать заднюю подложку с ленты, одновременно прижимая ленту по краям рамки iPhone.

Если вы правильно совместили нижний край ленты, боковые и верхний края ленты встанут на свои места. Если лента смещена, удалите её и начните заново с новой.

Если лента смещена и у вас нет запасной, можно временно собрать iPhone и использовать его без ленты, но учтите, что влагозащищённость iPhone будет нарушена до установки новой ленты.

Убедитесь, что подложка правильно выровнена, проверив, что все контактные пружины и основная камера находятся в своих вырезах. Если это не так, снимите ленту и начните заново с новой полосы.

Используйте плоский конец лопатки, чтобы прижать ленту по периметру рамки.

Осторожно, не касайтесь контактных пружин, выступающих через розовую подложку.

Снимите верхнюю подложку ленты.

В зависимости от ленты подложка может состоять из нескольких частей или быть цельной.

Подоприте заднюю стеклянную панель вдоль правого края iPhone, используя коробку или другой прочный предмет для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы подключить разъём катушки беспроводной зарядки, затем разъём батареи.

Разместите среднюю крышку разъёмов над разъёмом катушки беспроводной зарядки так, чтобы она немного нависала над слотом на плате для нижней защёлки.

Прижмите крышку пальцем к плате.

Удерживая её прижатой, сдвиньте крышку вверх, чтобы обе металлические защёлки встали на свои места на плате.

Используйте пинцет, чтобы зацепить верхнюю часть нижней крышки разъёмов и вставить её в слот на плате.

Накройте нижнюю крышку разъёмов над пресс-разъёмами.

Используйте трёхлучевую отвёртку Y000, чтобы установить винт длиной 0,9 мм, фиксирующий среднюю крышку разъёмов.

Используйте трёхлучевую отвёртку Y000, чтобы установить два винта длиной 1,3 мм, фиксирующие нижнюю крышку разъёмов.

Используя пинцет или пальцы, разъедините тянущие вкладки внизу рамки, около разъёма зарядки.

Снимите узкую подложку, покрывающую ленту вдоль левого и верхнего краёв рамки.

Удерживайте заднее стекло над телефоном, не допуская его контакта с клеем, чтобы получить доступ к оставшимся защитным пленкам вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы удалить оставшиеся пленки вдоль правого края телефона.

Опустите заднее стекло прямо на раму и прижмите, пока защёлки не войдут на место.

Прижмите по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы помочь клею схватиться, нагрейте кромки заднего стекла с помощью iOpener, фена или тепловой пушки, пока они не станут горячими на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы для тисков экрана, используйте их для усиления сцепления нового клея. Если нет — продолжайте читать для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой пришёл iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры оказался в углублении.

Найдите предмет, близкий по размеру к iPhone, но выше стенок коробки. Поставьте его поверх iPhone, затем добавьте несколько тяжёлых предметов.

Оставьте предметы в таком положении как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале оставьте их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого способа равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его поверхность.

Разместите равномерно слои монет или аналогичных по толщине предметов на ленте вдоль краёв заднего стекла.

Сложите их в стопку до одинаковой высоты, превышающей выступ камеры.

Положите поверх iPhone несколько книг или других тяжёлых предметов.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы в таком положении как минимум на тридцать минут. Чем легче предметы, тем дольше их следует оставлять. В идеале оставьте их на ночь.

Используйте отвертку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от зарядного порта.
