Замена громкоговорителя iPhone 15

Разрядите батарею телефона до уровня ниже 25%, так как заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок регулировки громкости и проведите для выключения телефона.

Если экран или заднее стекло сильно треснуты, наложите полосы упаковочной ленты с перекрытием на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что внизу есть гладкая область, достаточная для прикрепления присоски.

Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными измерениями.

В качестве альтернативы можно приклеить монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Используйте отвёртку P2 pentalobe, чтобы удалить два винта длиной 7,7 мм по обе стороны от порта зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до температуры, при которой оно будет горячим на ощупь.

Не нагревайте телефон сильнее — батарея чувствительна к повреждению от тепла.

Прикрепите присоску к нижнему краю заднего стекла.

Потяните за ручку с сильной, равномерной силой, чтобы создать зазор между задним стеклом и рамой.

Вставьте кончик лопатки в зазор.

При резании клея, фиксирующего заднее стекло, в следующих шагах будьте внимательны к следующим областям:

Возле кнопки уменьшения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в это место, чтобы не перерезать кабель.

Вокруг периметра телефона расположены несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставить лопатку глубже, чем указано в каждом шаге, чтобы не погнуть эти контакты.

Не вставляйте лопатку глубже, чем 5 мм вдоль нижнего края.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разъединить клей.

Оставьте лопатку, вставленную в правом нижнем углу, чтобы предотвратить повторное склеивание.

Нагрейте правый край заднего стекла до температуры, при которой оно будет горячим на ощупь.

Не вставляйте лопатку глубже, чем 7 мм вдоль правого края.

Поверните лопатку вокруг правого нижнего угла и проведите её к кнопке уменьшения громкости или до упора на крупной защёлке, фиксирующей заднее стекло.

Не прорезайте дальше кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте эту лопатку вставленной, чтобы клей не склеился вновь.

Нагрейте левый край заднего стекла до температуры, при которой оно будет горячим на ощупь.

Вдоль левого края не вставляйте лопатку глубже, чем 5 мм.

Вставьте вторую лопатку в нижний край.

Поверните вторую лопатку вокруг левого нижнего угла.

Проведите эту лопатку вверх до верхнего левого угла, чтобы разъединить клей.

Оставьте эту лопатку вставленной, чтобы предотвратить повторное склеивание.

Нагрейте верхний край заднего стекла до температуры, при которой оно будет горячим на ощупь.

Не вставляйте лопатку глубже, чем 3 мм вдоль верхнего края.

Поверните вторую лопатку вокруг верхнего левого угла и проведите её к верхнему правому углу, чтобы разъединить клей.

Вы можете услышать и почувствовать щелчки при освобождении двух верхних защёлок.

Оставьте эту лопатку на месте, чтобы предотвратить повторное склеивание.

Нагрейте верхний правый угол заднего стекла до температуры, при которой оно будет горячим на ощупь.

Не вставляйте лопатку глубже, чем 4 мм вдоль правого края.

Поверните вторую монтажную лопатку вокруг верхнего правого угла и поддвиньте её к кнопке увеличения громкости, чтобы отделить клей.

Осторожно поднимите и откиньте заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь по периметру и проверьте, не остались ли участки клея или защёлки, которые не разошлись.

Подпереть заднее стекло о приподнятую поверхность, чтобы кабель не подвергался натяжению.

В ходе этого ремонта ведите учёт каждого винта и убедитесь, что он возвращается на своё место.

Используйте трёхзаходный отвёртку Y000, чтобы снять два винта длиной 1.3 мм, фиксирующие нижнюю крышку разъёма.

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона и отщёлкнуть её от логической платы.

Снимите крышку.

Держите заднее стекло вертикально одной рукой и поверните его чуть-чуть, чтобы обнажить разъём питания батареи непосредственно под кнопками громкости.

На головке этого разъёма напечатаны знаки плюс и минус.

Используйте кончик монтажной лопатки, чтобы поддеть и отсоединить разъём питания батареи от логической платы.

Используйте трёхзаходную отвёртку Y000, чтобы удалить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёма.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

Используйте монтажную лопатку, чтобы поддеть и отключить разъём беспроводной зарядки и NFC.

Снимите заднее стекло.

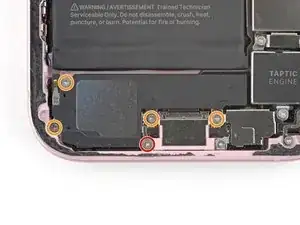

Используйте трёхзаходную отвёртку Y000, чтобы удалить винт длиной 1.3 мм, фиксирующий заземляющую скобу и динамик.

Используйте крестообразную отвёртку Phillips #000, чтобы удалить четыре винта длиной 1.6 мм, фиксирующие динамик.

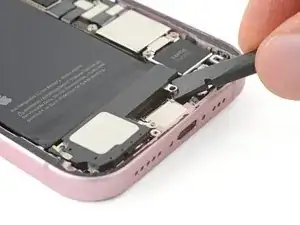

Используйте плоский конец лопатки, чтобы поддеть правый край динамика, пока не сможете схватить его пальцами.

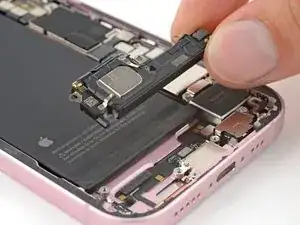

Снимите динамик.

Поздравляем с завершением разборки! Остальные шаги покажут, как собрать устройство обратно.

При повторном подключении нажимных разъёмов аккуратно совместите разъём с его гнездом и нажмите пальцем или лопаткой — сначала с одной стороны, затем с другой — до щелчка. Не пытайтесь силой вдавить разъём. Если возникают трудности, переориентируйте его и попробуйте снова.

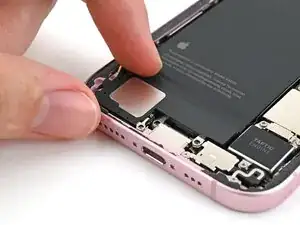

Установите динамик в его выемку в корпусе.

Используйте трёхзаходную отвёртку Y000, чтобы установить винт длиной 1.3 мм, фиксирующий заземляющую скобу и динамик.

Используйте крестообразную отвёртку Phillips #000, чтобы установить четыре винта длиной 1.6 мм, фиксирующие динамик.

Будьте осторожны, чтобы не повредить пружинные контакты при чистке корпуса.

Это хорошее время проверить ремонт перед окончательной сборкой. Подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает как надо. Выключите его, отключите батарею и заднее стекло и продолжите сборку.

Остатки клея на телефоне трудно удалить и они оставляют следы. Если трудно удалить клей, примените тепло с помощью фена или тепловой пушки.

Используйте заострённый конец лопатки, чтобы прижать и скатать клей, пока не сможете схватить его пинцетом.

Снимите клей пинцетом с телефона.

Любые остатки клея ухудшат герметичность iPhone. Тщательно очистите корпус.

Обмотайте заострённый конец лопатки микрофиброй или безворсовой салфеткой и нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) на салфетку.

Протирать в одном направлении вдоль периметра корпуса, чтобы очистить остатки клея.

Подождите несколько минут перед продолжением, чтобы испарился излишек спирта.

Разместите клей рядом с телефоном и используйте элементы вроде вырезов для пружинных контактов и основной камеры, чтобы убедиться, что клей ориентирован правильно.

Ваш клей может выглядеть немного иначе.

После того как клей прижат на место, его нельзя будет переставить — придётся снять и начать заново с новым клеем.

Возьмитесь за вытяжной язычок и начните оттягивать защитную плёнку с задней части клея с нижней стороны, но не снимайте плёнку полностью.

Оттяните плёнку в сторону и совместите клей с нижним краем iPhone.

Вложите нижний край клея в его посадочное место в раме, убедившись, что пружинные контакты iPhone совпадают со своими вырезами в плёнке.

Когда клей выровнен, используйте плоский конец лопатки или палец, чтобы сильно прижать его по нижнему краю.

Продолжайте отрывать заднюю плёнку от клея, одновременно прижимая клей по краям рамы iPhone.

Если вы правильно выровняли нижний край клея, боковые и верхний края встанут идеально. Если клей смещён, снимите его и начните заново с новым клейким листом.

Если клей смещён и у вас нет запасного набора, допустимо временно собрать iPhone и пользоваться им без клея, но учтите, что водозащита iPhone будет нарушена до установки нового клея.

Убедитесь, что плёнка выровнена правильно, проверив, что все пружинные контакты и основная камера находятся в своих вырезах. Если нет — снимите клей и начните заново с новым листом.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамы.

Осторожно: не прикасайтесь к пружинным контактам, которые проходят через розовую плёнку.

Снимите верхнюю защитную плёнку клея.

В зависимости от вашего клея плёнка может быть разделена на несколько частей или представлять собой один кусок.

Подперёте заднее стекло вдоль правого края iPhone, используя коробку или похожий прочный предмет для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы подключить пресс-коннектор катушки беспроводной зарядки, затем пресс-коннектор батареи.

Разместите среднюю крышку коннекторов над пресс-коннектором катушки беспроводной зарядки так, чтобы она немного выступала над вырезом на плате для нижней защёлки.

Прижмите крышку пальцем к плате.

При нажатии подвиньте крышку вверх, чтобы обе металлические защёлки встали на свои места на плате.

Используйте пинцет, чтобы зацепить верхнюю часть нижней крышки коннектора за её паз на плате.

Положите нижнюю крышку коннекторов поверх пресс-коннекторов.

Используйте трёхгранную отвёртку Y000, чтобы установить винт длиной 0.9 мм, фиксирующий среднюю крышку коннекторов.

Используйте трёхгранную отвёртку Y000, чтобы установить два винта длиной 1.3 мм, фиксирующих нижнюю крышку коннекторов.

Используйте пинцет или пальцы, чтобы разделить вытяжные язычки внизу рамы, рядом с портом зарядки.

Снимите узкую плёнку, покрывающую клей вдоль левого и верхнего краёв рамы.

Держите заднее стекло над телефоном, не позволяя ему касаться клея, чтобы получить доступ к оставшимся плёнкам вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы удалить оставшиеся плёнки вдоль правого края телефона.

Опустите заднее стекло прямо на раму и прижмите до щелчка защёлок.

Прижмите по периметру заднего стекла, чтобы защёлкнулись все фиксаторы.

Чтобы клей лучше сцепился, нагрейте кромки заднего стекла с помощью iOpener, фена или тепловой пушки до состояния, когда они будут горячими на ощупь.

Плотно прижмите по периметру заднее стекло. Если у вас есть зажимы для тисков экрана, используйте их, чтобы усилить сцепление нового клея. Если их нет, продолжайте чтение для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить сцепление заднего стекла с рамой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой поставлялся iPhone, возьмите крышку и положите её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Поместите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры располагался в углублении.

Найдите предмет, близкий по размеру к iPhone, но выше боковых стенок коробки. Поставьте его сверху на iPhone, затем положите несколько тяжёлых предметов.

Оставьте грузы на месте не менее чем на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага в качестве другого метода для равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Наклейте ленту на заднее стекло, чтобы защитить его отделку.

Разместите ровно расположенные слои монет или аналогичных по толщине предметов на ленте вдоль кромок заднего стекла.

Сложите их в штабель до одинаковой высоты, превышающей выступ камеры.

Положите на iPhone несколько книг или других тяжёлых предметов.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте не менее чем на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7.7 мм по обе стороны от разъёма зарядки.
