Замена модуля фронтальной камеры iPhone 15

Разрядите аккумулятор телефона ниже 25%, поскольку заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте для выключения питания телефона.

Если экран или заднее стекло сильно треснуты, наклейте наложенные полоски упаковочной ленты на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть гладкая область, достаточная для присоски.

Если вводить инструмент слишком глубоко, пластиковая лопатка может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете пометить другие углы лопатки с разными замерами.

Альтернативно можно приклеить монету к лопатке на 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair.

Используйте отвёртку P2 pentalobe, чтобы вынуть два винта длиной 7,7 мм с обеих сторон порта зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не нагревайте телефон сильнее — аккумулятор чувствителен к воздействию тепла.

Прикрепите присоску к нижнему краю заднего стекла.

Потяните ручку вверх сильной, равномерной силой, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в образовавшийся зазор.

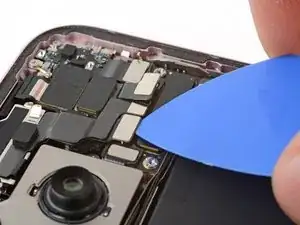

При разрезании клея заднего стекла в следующих шагах будьте осторожны в следующих местах:

Рядом с кнопкой уменьшения громкости проходит тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в эту зону, чтобы не перерезать кабель.

Вокруг периметра телефона расположены несколько контактных пружин. Особо следите за тем, чтобы не вводить лопатку глубже, чем указано в каждом шаге, чтобы не погнуть эти контакты.

Не вводите лопатку глубже, чем 5 мм вдоль нижнего края.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не слипся снова.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вводите лопатку глубже, чем 7 мм вдоль правого края.

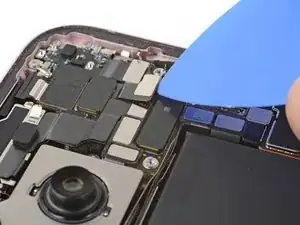

Поверните лопатку вокруг нижнего правого угла и проведите её к кнопке уменьшения громкости или до ощущения жёсткой остановки на большом зажиме, фиксирующем заднее стекло.

Не разрезайте за пределами области кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте эту лопатку вставленной, чтобы клей не слипся снова.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Вдоль левого края не вводите лопатку глубже, чем 5 мм.

Вставьте вторую пластиковую лопатку у нижнего края.

Поверните вторую лопатку вокруг нижнего левого угла.

Проведите эту лопатку вверх до верхнего левого угла, чтобы отделить клей.

Оставьте эту лопатку вставленной, чтобы клей не слипся снова.

Нагрейте верхний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вводите лопатку глубже, чем 3 мм вдоль верхнего края.

Поверните вторую лопатку вокруг верхнего левого угла и проведите её до верхнего правого угла, чтобы отделить клей.

Вы можете слышать и ощущать щелчки при освобождении двух верхних защёлок.

Оставьте эту лопатку на месте, чтобы клей не слипся снова.

Нагрейте верхний правый угол заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте инструмент глубже, чем 4 мм вдоль правого края.

Поверните второй монтажный медиатор вокруг верхнего правого угла и проведите им к кнопке увеличения громкости, чтобы отделить клей.

Осторожно поднимите и откиньте заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь по периметру и проверьте пропущенные участки клея или защёлки.

Подоприте заднее стекло о приподнятую поверхность, чтобы кабель не натягивался.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был снят.

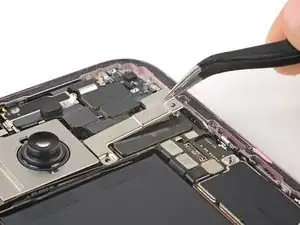

Используйте отвертку тригранную Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие нижнюю крышку разъёмов.

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона и отщёлкнуть её от плат логики.

Снимите крышку.

Держите заднее стекло вертикально одной рукой и поверните его лишь настолько, чтобы открыть доступ к контакт-кнопке батареи прямо под кнопками громкости.

На головке этого разъёма напечатаны знаки плюс и минус.

Используйте кончик монтажного медиатора, чтобы поддеть и отсоединить контакт-кнопку батареи от платы логики.

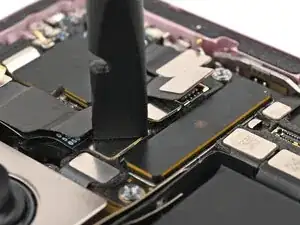

Используйте тригранную отвертку Y000, чтобы выкрутить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёмов.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

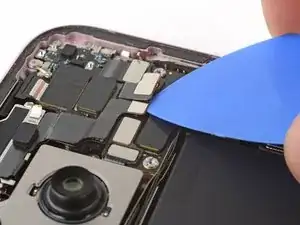

Используйте монтажный медиатор, чтобы поддеть и отсоединить разъём катушки беспроводной зарядки и NFC.

Снимите заднее стекло.

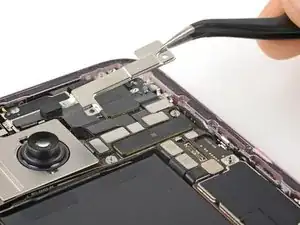

Используйте тригранную отвертку Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующие верхнюю крышку разъёмов.

Снимите крышку.

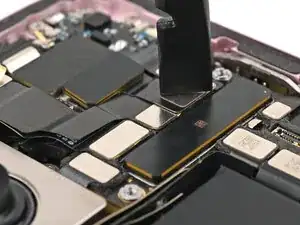

Используйте кончик монтажного медиатора, чтобы поддеть и отсоединить антенну, разъёмы передних датчиков и передней камеры (всего три разъёма).

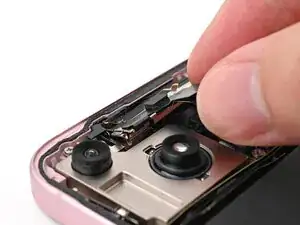

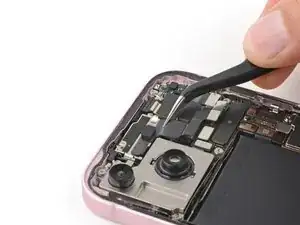

Используйте пинцет или пальцы, чтобы вытащить переднюю камеру и датчики из выемки в раме и удалить их.

Поздравляем с завершением разборки! Остальные шаги покажут, как собрать устройство обратно.

При повторном подключении контакт-кнопок аккуратно совместите разъём с гнездом и нажимайте пальцем или лопаткой — сначала с одной стороны, затем с другой — пока он не защёлкнется. Не пытайтесь вдавить разъём силой. Если возникают трудности, перенесите его и попробуйте снова.

Вставьте блок передней камеры в его выемку в рамке.

Прижмите блок, чтобы он лежал плоско.

Используйте лопатку или пальцы, чтобы подключить три разъёма блока передней камеры и антенны.

Накройте плату логики крышкой и совместите отверстия для винтов.

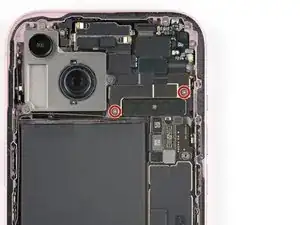

Используйте тригранную отвертку Y000, чтобы установить два винта длиной 1.3 мм, фиксирующие верхнюю крышку разъёмов.

Будьте осторожны, чтобы не повредить какие-либо пружинные контакты при очистке рамки.

Это хорошее время, чтобы проверить ремонт перед окончательной герметизацией телефона. Подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает как положено. Выключите его, отключите батарею и заднее стекло и продолжите сборку.

Оставшийся клей на телефоне трудно удалить, он оставляет остатки. Если у вас проблемы с удалением клея, примените тепло с помощью фена или тепловой пушки.

Используйте острый конец лопатки, чтобы прижать и подвигать клей, пока вы не сможете захватить его пинцетом.

Используйте пинцет, чтобы вытащить клей с телефона.

Любые оставшиеся загрязнения нарушат герметичность iPhone. Тщательно очистите рамку.

Обверните кончик лопатки микрофиброй или безворсовой тканью и нанесите несколько капель изопропилового спирта высокой концентрации (выше 90%) на ткань.

Протирайте в одном направлении по периметру рамки, чтобы удалить остатки клея.

Подождите несколько минут перед продолжением, чтобы лишний спирт испарился.

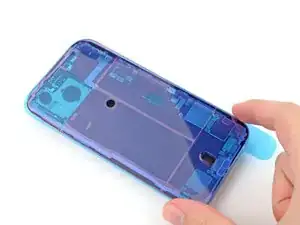

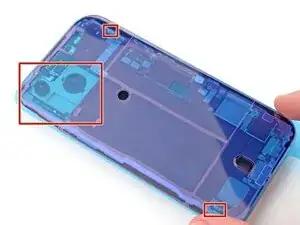

Разместите клейкую ленту рядом с телефоном и используйте вырезы для пружинных контактов и камеры, чтобы убедиться, что лента ориентирована правильно.

Ваша лента может выглядеть немного иначе.

После прижатия клея на место его нельзя будет переставить — придётся снять и заменить на новую ленту.

Возьмитесь за вытяжную ленту и начните отслаивать заднюю подложку от клея снизу, но не снимайте подложку полностью.

Отведите подложку в сторону и совместите клей с нижним краем iPhone.

Вложите нижний край клея в его посадочное место в рамке, убедившись, что пружинные контакты iPhone совпадают с вырезами в подложке.

Когда клей выровнен, используйте плоский конец лопатки или палец, чтобы плотно прижать его вдоль нижнего края.

Продолжайте снимать заднюю подложку с клея, одновременно прижимая ленту по краям рамки iPhone.

Если вы правильно совместили нижний край клея, боковые и верхний края ленты станут на свои места. Если клей смещён, снимите его и начните заново с новой ленты.

Если клей смещён и у вас нет запасной ленты, можно временно собрать iPhone и использовать его без клея, но имейте в виду, что влагозащита iPhone будет нарушена до установки новой ленты.

Убедитесь, что подложка выровнена правильно, проверив, что все пружинные контакты и задняя камера находятся в вырезах. Если нет — снимите клей и начните заново с новой ленты.

Используйте плоский конец лопатки, чтобы прижать клей по периметру рамки.

Будьте осторожны, не прикасайтесь к пружинным контактам, которые торчат через розовую подложку.

Снимите верхнюю подложку клея.

В зависимости от ленты подложка может быть разделена на несколько частей или представлять собой цельный кусок.

Подоприте заднюю стеклянную панель вдоль правого края iPhone, используя коробку или другой прочный объект для поддержки экрана.

Используйте плоский конец лопатки или палец, чтобы подключить контакт прижатия катушки беспроводной зарядки, затем контакт прижатия батареи.

Поместите среднюю крышку разъёмов поверх контакта прижатия катушки беспроводной зарядки так, чтобы она слегка нависала над пазом на плате для нижней защёлки.

Нажмите пальцем на крышку, прижимая её к плате.

Прижимая её, сдвиньте крышку вверх, чтобы обе металлические защёлки встали на свои места на плате.

Используйте пинцет, чтобы зацепить верхнюю часть нижней крышки разъёмов за её слот на плате.

Положите нижнюю крышку разъёмов над контактами прижатия.

Используйте трёхзубый отвёрток Y000, чтобы установить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёмов.

Используйте трёхзубый отвёрток Y000, чтобы установить два винта длиной 1.3 мм, фиксирующие нижнюю крышку разъёмов.

Используйте пинцет или пальцы, чтобы разъединить вытяжные язычки внизу рамки, рядом с разъёмом зарядки.

Удалите узкую подложку, покрывающую клей вдоль левого и верхнего краёв рамки.

Держите заднее стекло над телефоном, не допуская контакта с клеем, чтобы получить доступ к оставшимся защитным полоскам вдоль правого края телефона.

Используйте пинцет или пальцы, чтобы удалить оставшиеся защитные полоски вдоль правого края телефона.

Опустите заднее стекло прямо на рамку и прижмите, пока защёлки не войдут на место.

Прижмите по периметру заднего стекла, чтобы зафиксировать все защёлки.

Чтобы клей лучше схватился, нагрейте края заднего стекла с помощью iOpener, фена или тепловой пушки, пока поверхность не станет горячей на ощупь.

Плотно прижмите по периметру заднего стекла. Если у вас есть зажимы для тисков экрана, используйте их, чтобы усилить соединение нового клея. Если нет — продолжайте читать для других способов закрепить заднее стекло.

Чтобы равномерно сжать iPhone и усилить соединение заднего стекла с рамкой, необходимо учесть выступ камеры.

Если у вас есть коробка, в которой шёл iPhone, возьмите крышку и поставьте её на ровную поверхность.

Если у вас нет оригинальной коробки, пропустите этот шаг для альтернативного метода.

Положите iPhone экраном вверх в крышку коробки так, чтобы выступ камеры разместился в выемке.

Найдите предмет примерно по размеру iPhone, но выше стенок коробки. Поставьте его на iPhone, затем положите несколько тяжёлых предметов.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Если у вас нет оригинальной коробки для iPhone, выполните следующие три шага для другого способа равномерного сжатия заднего стекла.

Положите iPhone экраном вниз на мягкую ровную поверхность.

Приклейте ленту на заднее стекло, чтобы защитить его поверхность.

Разместите равномерно уложенные слои монет или аналогичных по толщине предметов на ленте вдоль краёв заднего стекла.

Сложите их в стопку до одинаковой высоты, превышающей выступ камеры.

Поставьте стопкой несколько книг или других тяжёлых предметов на ваш iPhone.

Монеты могут оставить отпечаток на нижнем предмете, поэтому не используйте ничего ценного.

Оставьте предметы на месте как минимум на тридцать минут. Чем легче предметы, тем дольше их следует держать. В идеале оставьте их на ночь.

Используйте отвёртку P2 pentalobe, чтобы установить два винта длиной 7,7 мм по обе стороны от порта зарядки.
