Замена датчика кнопки «Домой»/Touch ID iPhone 8 Plus

Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Снимите два пентагранных винта 3,5 мм с нижнего торца iPhone.

Открытие дисплея нарушит его водонепроницаемые уплотнения. Имейте под рукой заменяющие уплотнения перед тем, как выполнять дальнейшие шаги, либо избегайте попадания жидкости при сборке iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора разными измерениями.

Альтернатива: приклейте монету к медиатору на 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине для самостоятельного ремонта.

Если у Вашего iPhone треснул экран, чтобы ограничить дальнейшее раздробление и защитить себя от травм во время ремонта, заклейте стекло лентой.

Наложите полосы прозрачной упаковочной ленты внахлёст на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться при ремонте.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, полотняную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если Вы не используете Anti‑Clamp, пропустите три шага и используйте альтернативный метод.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски близко к нижнему краю iPhone чуть выше кнопки «Домой» — по одной на передней и задней панелях.

Сожмите присоски вместе, чтобы создать вакуум в желаемой области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, можно использовать ленту, чтобы сделать поверхность более цепкой.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровнены друг с другом. Если они начинают сдвигаться, немного ослабьте присоски и выровняйте рычаги заново.

Разогрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Также можно использовать фен, термофен или плиту для нагрева — но чрезмерное тепло может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Вставьте медиатор под экран, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к области и поверните рукоятку на четверть оборота.

Не делайте поворота более чем на четверть за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени делать свою работу.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет смягчить клей, удерживающий дисплей, что облегчит открытие.

Используйте фен или подготовьте iOpener и приложите его к нижнему краю iPhone примерно на 90 секунд, чтобы смягчить клей под ним.

Приложите присоску к нижней половине фронтальной панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного соединения между присоской и передним стеклом.

Потяните вплотную к себе присоску с ровным, постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Вставьте медиатор для открытия или другой тонкий монтажный инструмент на несколько миллиметров в зазор.

Водонепроницающий клей, удерживающий дисплей, очень прочный; создание начального зазора требует значительной силы. Если вам тяжело открыть зазор, примените больше тепла и аккуратно покачайте экран вверх‑вниз, чтобы ослабить клей, пока не получится ввести инструмент.

Проведите медиатором вокруг угла и вдоль левого края телефона в направлении кнопок регулировки громкости и переключателя без звука, разрывая клей, удерживающий дисплей.

Остановитесь около верхнего левого угла дисплея.

По правому краю iPhone проходит хрупкий кабель. Не вставляйте медиатор здесь, чтобы не повредить кабель.

Повторно вставьте инструмент в нижнем правом углу iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы разъединить клей.

Не вставляйте медиатор глубже 3 мм, чтобы не повредить кабели дисплея.

Аккуратно потяните присоску вверх, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или разорвать шлейфы, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Пропустите медиатор под дисплеем вдоль верхнего края телефона, чтобы ослабить оставшийся клей.

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в задней крышке.

Откройте iPhone, откинув дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких шлейфов всё ещё соединяют его с платой логики.

Подпереть дисплей чем‑то, чтобы он оставался открытым, пока вы работаете с телефоном.

Удалите четыре винта Phillips (JIS), закрепляющие кронштейн нижнего кабеля дисплея на плате логики, следующих длин:

Два винта 1,3 мм

Один винт 1,4 мм

Один винт 2,7 мм

В ходе руководства тщательно отслеживайте винты, чтобы каждый вернулся на своё место при сборке. Установка винта не в то место может привести к необратимому повреждению.

Снимите кронштейн нижнего кабеля дисплея.

Используйте остриё лопатки, чтобы приподнять разъём аккумулятора из его гнезда на плате логики.

Немного отогните кабель разъёма вверх, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте кончик лопатки или ноготь, чтобы отключить большой нижний разъём дисплея, подняв его прямо вверх из гнезда.

Чтобы заново подключить подобные нажимные разъёмы, нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При даже небольшом смещении разъём может согнуться и повредиться необратимо.

Отключите второй нижний разъём дисплея, непосредственно за тем, который вы отключили на предыдущем шаге.

Удалите два винта трёхточечного типа Y000, фиксирующие кронштейн над разъёмом узла датчиков передней панели:

Один винт 1,0 мм

Один винт 1,2 мм

Снимите кронштейн, закрывающий разъём узла датчиков передней панели.

Используйте кончик лопатки или ноготь, чтобы отключить разъём узла датчиков передней панели от его гнезда.

Снимите сборку дисплея.

При сборке вы можете приостановиться на этом шаге, если хотите заменить клей по краям дисплея.

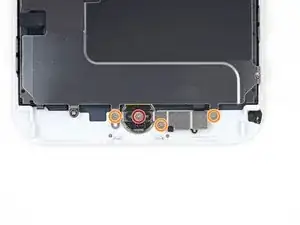

Удалите четыре винта Y000, закрепляющие скобу над датчиком «Домой»/Touch ID:

Один винт 1,2 мм

Три винта 1,3 мм

При сборке будьте осторожны, не перетяните эти винты, иначе кнопка «Домой» может не работать.

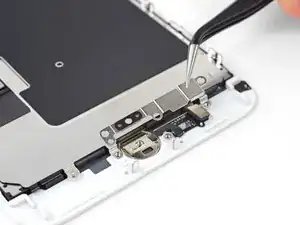

Снимите скобу, удерживающую датчик «Домой»/Touch ID.

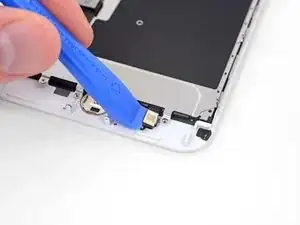

Подденьте под левый край разъёма шлейфа кнопки «Домой», чтобы отсоединить его от гнезда.

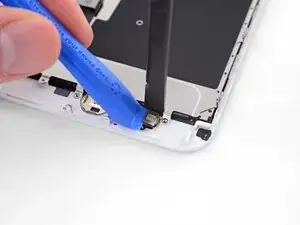

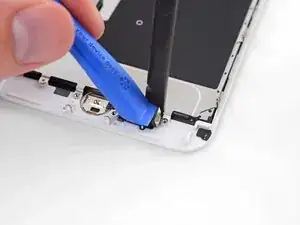

Если весь разъём начинает откидываться вверх, не отделяясь, прижмите плоской частью лопатки шлейф у верхнего края разъёма и одновременно подденьте левый край разъёма. Будьте очень осторожны, чтобы не повредить шлейф или разъём — в противном случае датчик будет окончательно выведен из строя.

Нагрев области вокруг датчика «Домой»/Touch ID поможет размягчить клей, удерживающий хрупкий шлейф, что облегчит его безопасное снятие.

Переверните сборку дисплея. Используйте фен или подготовьте iOpener и приложите его к нижнему краю дисплея примерно на 90 секунд, чтобы размягчить клей под ним.

Не перегревайте дисплей. Он должен быть слегка слишком тёплым для комфортного касания.

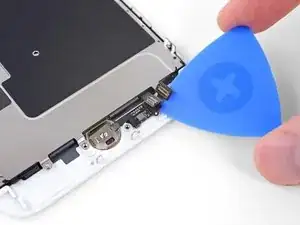

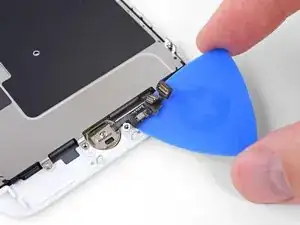

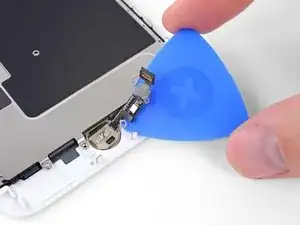

Используйте монтажную пластину, чтобы аккуратно отделить клей, удерживающий шлейф датчика «Домой»/Touch ID на задней стороне панели дисплея.

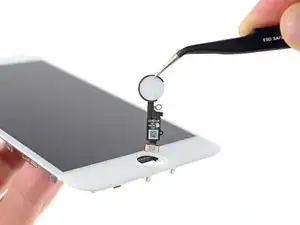

Снимите узел датчика «Домой»/Touch ID, подняв его через переднюю сторону дисплея.

Для установки обратно сначала проденьте шлейф через отверстие в передней части дисплея, как показано.

Замена может поставляться с дополнительными винтами Y000, уже установленными рядом с кнопкой «Домой». Удалите ненужные винты, чтобы вы могли установить скобу кнопки «Домой».
