Замена сетевого шнура TRS-80 Color Computer

Переверните компьютер.

Удалите два винта Phillips длиной 24,1 мм, расположенные ближе к передней части корпуса.

Удалите пять винтов Phillips длиной 33,0 мм, расположенных ближе к задней части корпуса.

Осторожно переверните компьютер на правую сторону.

Снимите верхнюю часть корпуса.

Недалеко от материнской платы аккуратно потяните за шлейф клавиатуры, пока он не освободится.

Поднимите клавиатуру из корпуса.

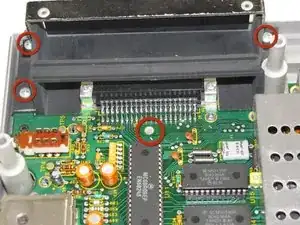

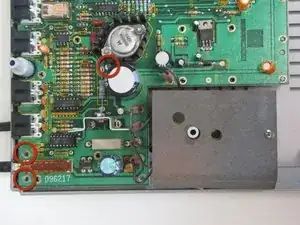

Удалите девять винтов Phillips длиной 15,24 мм, удерживающих материнскую плату на месте.

При снятии пружинной двери убедитесь, что дверь закрыта.

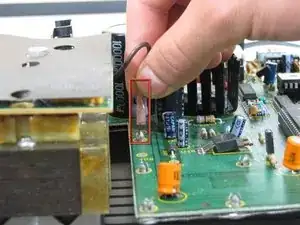

Удалите пять перемычек с материнской платы.

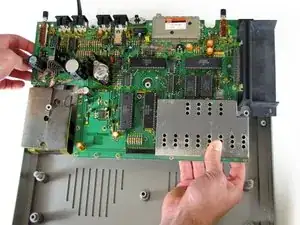

После того как перемычки поднимут материнскую плату, она должна легко выйти.

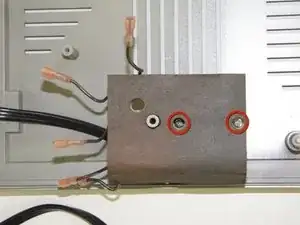

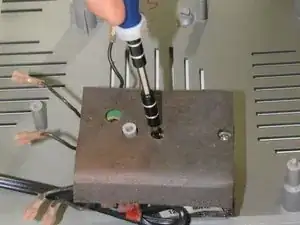

Удалите два винта, удерживающих трансформатор.

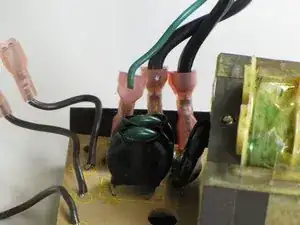

Удалите три провода сетевого шнура от трансформатора.

Обратите внимание на ориентацию и цвет трех проводов. Убедитесь, что вы заменяете их точно так же, как они были.

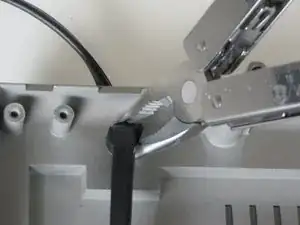

С помощью плоскогубцев зажмите вкладки пробки, удерживающей сетевой шнур в корпусе, и вытяните пробку.

Удалите весь шнур из корпуса и замените его
