Как подключить разъёмы передней панели к материнской плате ATX
Сборка компьютера требует много времени и сосредоточенности, чтобы всё правильно установить. Разбивая большой проект на более мелкие части, задача становится гораздо менее пугающей. В этом руководстве я подробно объясню, как подключить разъёмы передней панели корпуса к материнской плате ATX с ASUS Z490 Wi‑Fi (ASIN: B086QSD3M4). Иными словами, я научу вас, как заставить работать входы/выходы передней панели (сброс, включение, индикатор питания).
При сборке компьютера необходимо убедиться, что материнская плата совместима со всеми остальными компонентами, включая корпус.
ПРЕДУПРЕЖДЕНИЕ:
- Не работайте с материнской платой на ковре. Статическое электричество может вывести плату из строя.
Шаг 1

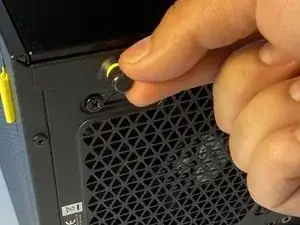

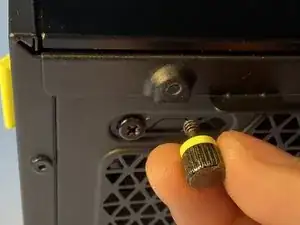

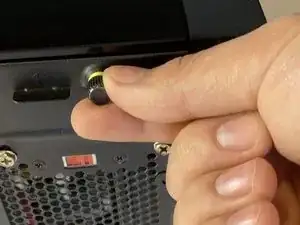

Положите компьютер на бок и отвинтите винты с накаткой на боковой панели. (Откройте корпус)
В некоторых корпусах для снятия панелей могут понадобиться обычные винты и отвертка.
Шаг 2

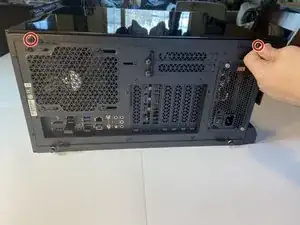

После снятия винтов снимите боковую панель, чтобы получить доступ к материнской плате и внутренним кабелям.

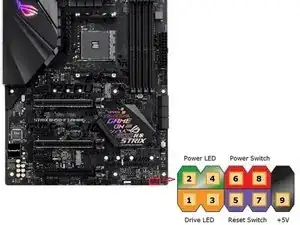

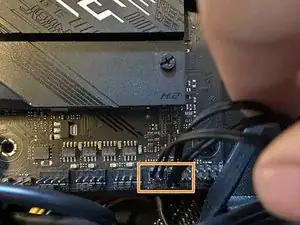

Найдите расположение контактов передней панели.
Шаг 3

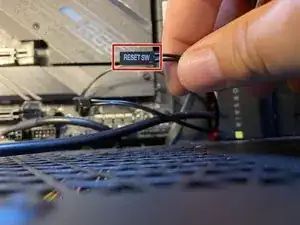

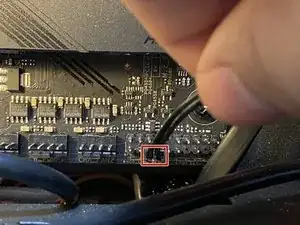

Подключите кабель с меткой Reset SW к материнской плате. Это позволит кнопке сброса фактически работать.
Шаг 4

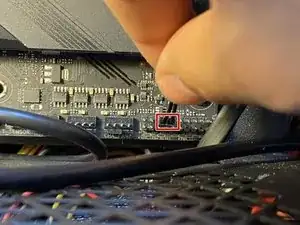

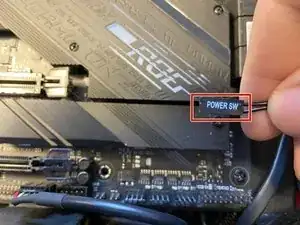

Подключите кабель Power SW над кабелем Reset SW на материнской плате. Это позволит включать компьютер с помощью кнопки питания на передней панели корпуса.
Шаг 5

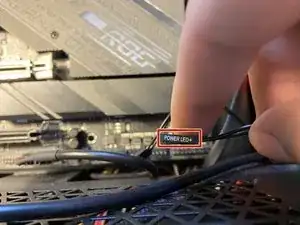

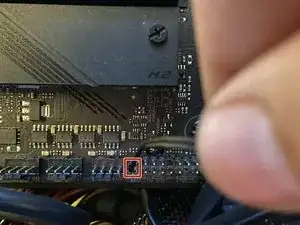

Подключите Power Led + к верхнему левому контакту. Плюс располагается на левом контакте.
Шаг 6

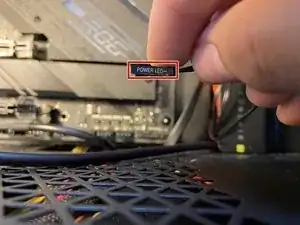

Подключите кабель Power Led - к контакту справа.

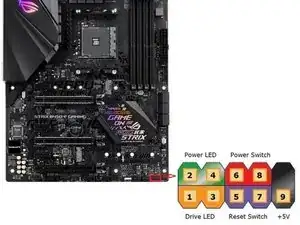

Это финальная конфигурация кабелей.

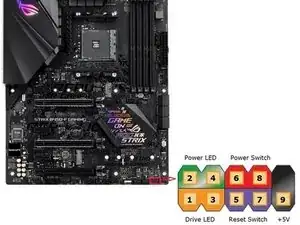

Шаг 7
Индикатор питания
Кнопка питания
Кнопка сброса
Заключение
Для сборки устройства в обратном порядке выполните шаги 1 и 2 в обратном порядке.
Перевод руководства с ifixit.com
