Замена динамиков Sony Vaio Tap 21 SVT212A11L

Вставьте пластиковый инструмент для вскрытия под углом в решётку и поднимите защёлку, прикладывая усилие вниз и влево, одновременно поднимая её с места.

Используйте пластиковый инструмент для вскрытия, чтобы снять правую пластиковую защёлку, закрывающую крепления винтов за устройством.

Пластиковая защёлка расположена на пластиковой вставке решётки, проходящей вдоль верхней половины задней панели устройства.

Найдёте защёлку по сплошной вставке внутри решётки. Защёлка сплошная внутри прорезей.

Вставьте пластиковый инструмент для вскрытия под углом в решётку и поднимите защёлку, прикладывая усилие вниз и влево, одновременно поднимая её с места.

Используйте пластиковый инструмент для вскрытия, чтобы снять правую пластиковую защёлку, закрывающую крепления винтов за устройством.

Пластиковая защёлка расположена на пластиковой вставке решётки, проходящей вдоль верхней половины задней панели устройства.

Найдёте защёлку по сплошной вставке внутри решётки. Защёлка сплошная внутри прорезей.

Снимите два винта 5 мм на задней панели устройства с помощью отвертки JIS 0.

Поверните устройство экраном вверх.

Аккуратно отщёлкните экран по четырём сторонам корпуса с помощью пластикового инструмента для вскрытия.

Используйте движение вверх-вниз.

Проще выполнить это, если устройство полностью лежит на опоре — надавите на устройство вниз. Оно должно опираться на подставку.

Осторожно приподнимите экран сверху устройства.

Поднимайте экран с той же стороны, с которой были сняты винты.

Медленно и аккуратно положите экран лицевой стороной вниз.

Важно не повредить кабели при этой операции. Убедитесь, что при укладывании экрана все кабели осторожно отведены и на них не оказывается натяжения.

Снимите четыре винта 9 мм, крепящие вентилятор к материнской плате, с помощью крестовой отвертки Phillips #1.

Снимите два винта 6 мм, расположенные по обе стороны от компонента вентилятора, используя крестовую отвертку Phillips #1.

Отщёлкните кабели, подключенные к лицевой части материнской платы.

Эти кабели плотно зафиксированы на своих разъёмах, поэтому извлекайте их с крепким захватом.

Плотно приподнимите вентилятор от поверхности.

Вентилятор закреплён туго, поэтому приподнимайте его с небольшим дополнительным усилием.

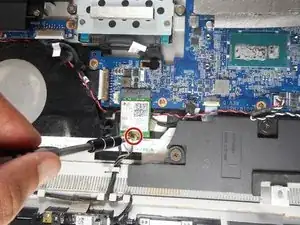

Используйте отвертку JIS 00, чтобы выкрутить винт 5 мм, удерживающий беспроводной приёмник.

Беспроводной приёмник — это плата, расположенная в области между материнской платой, вентилятором и одним из динамиков.

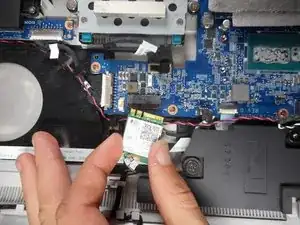

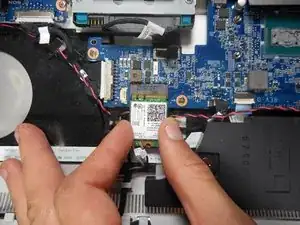

Осторожно отсоедините беспроводной приёмник и положите его так, чтобы он не мешал при работе с узлом динамика.

Снимите в общей сложности четыре винта 8 мм с помощью крестовой отвертки Phillips #2 с динамика, расположенного под материнской платой.

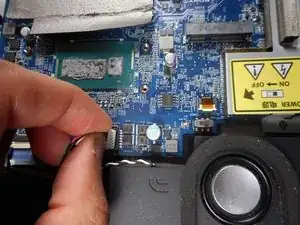

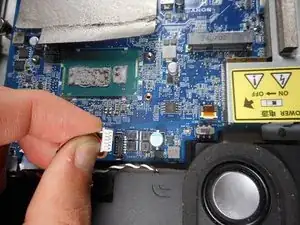

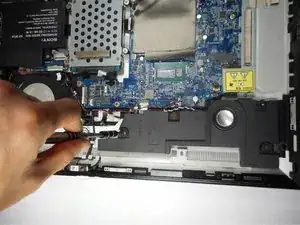

Отсоедините кабели, идущие от динамика к материнской плате.

Кабели, подключённые к материнской плате, плотно зафиксированы, поэтому при отсоединении тяните их с небольшим дополнительным усилием.

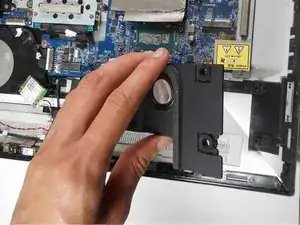

Медленно поднимите динамик с его основания.

Снимите четыре винта 8 мм с динамика под аккумулятором с помощью крестовой отвертки Phillips #2.

Один из четырех винтов расположен под пенопластовой накладкой в углу динамика. Поднимите накладку, чтобы получить доступ к винту.

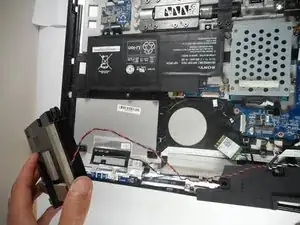

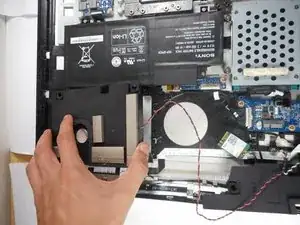

Осторожно приподнимите динамик с его основания.

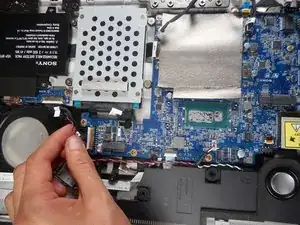

Чтобы полностью снять узел динамика, отключите переплетённые красный и черный кабели, соединяющие оба динамика.
