Замена видеочипа VIC в Commodore 64
Контроллер видеовхода (VIC) — это графический чип для C64.
Шаг 1
1. Снимите три винта Phillips PH2 длиной 6,75 мм с корпуса
Шаг 2

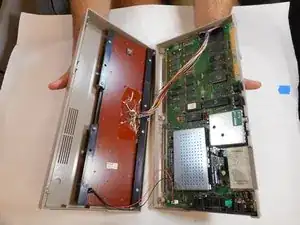

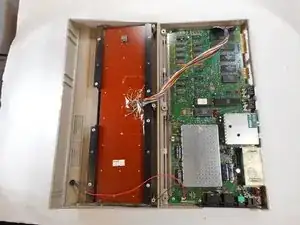

2. Разделите корпус C64, потянув верхнюю часть корпуса к себе
Не тяните слишком сильно, чтобы не сломать защёлки.
Шаг 3

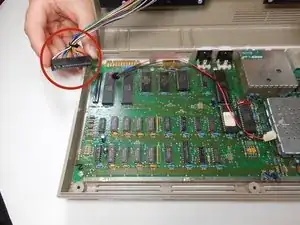

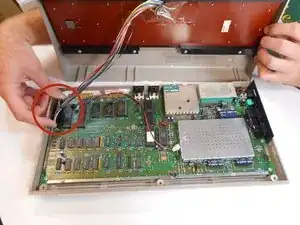

1. Отсоедините многоколорные шлейфы, подключённые к материнской плате
Шаг 4

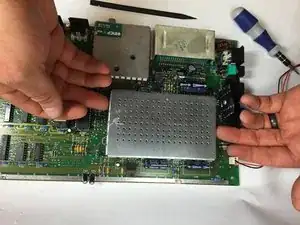

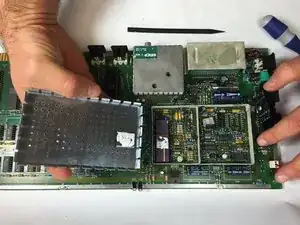

2. Не используя инструментов, подоприте металлическую пластину VIC обеими руками, чтобы обнажить чип VIC.
Шаг 5

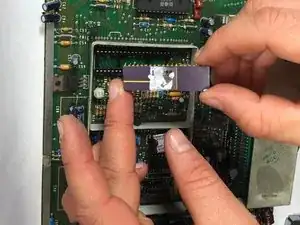

3. Используйте крестовую отвёртку, чтобы приподнять чип VIC. Затем, держа его руками и оказывая небольшое давление, потяните его, чтобы извлечь из материнской платы.
Новый чип VIC можно установить, защёлкнув его обратно на плате
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
