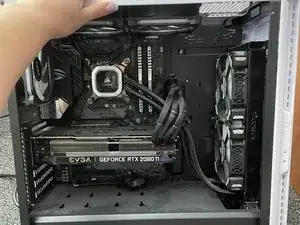

Замена видеокарты в корпусе Raidmax Alpha
Цель этого руководства — показать, как заменить видеокарту в компьютере, установленную в корпусе Raidmax Alpha. Видеокарта — это компонент компьютера, формирующий изображение, отображаемое на мониторе. Она преобразует данные в сигнал, понятный монитору. Если в компьютере отсутствует видеокарта, изображение на экране отображаться не будет. Установка более качественной видеокарты может улучшить выводимое на экран изображение.
Пользователь должен обладать базовыми навыками по замене компьютерных комплектующих. Если не выполнить процедуру разрядки питания в компьютере, может остаться остаточный ток, представляющий опасность для пользователя.
Шаг 1

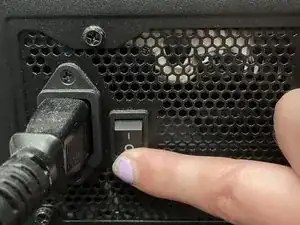

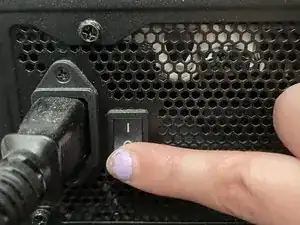

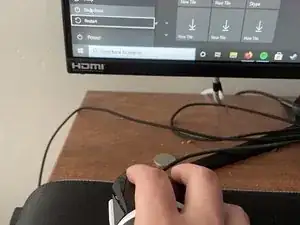

Выключите компьютер и питание блока питания компьютера.
Шаг 2

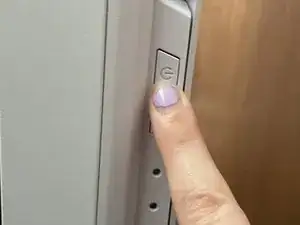

Разрядите питание компьютера, кратковременно нажав кнопку включения дважды. Это удалит остаточный ток в системе.
Шаг 3

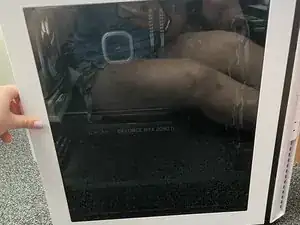

Получите доступ к стеклянной боковой панели, повернув заднюю часть корпуса влево при взгляде спереди.
Шаг 4

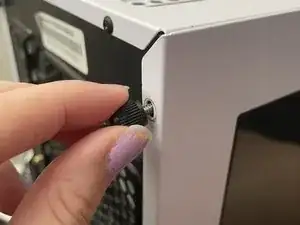

Отверните два винта на стеклянной боковой панели. Это винты с накатанной головкой, их можно снять, просто повернув влево.
Шаг 5

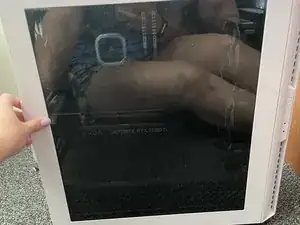

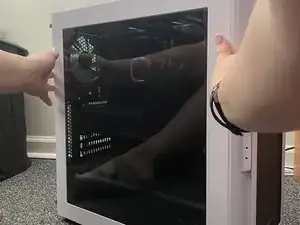

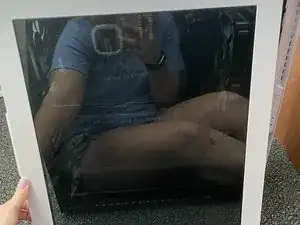

Осторожно сдвиньте стеклянную панель влево, затем снимите её.
Шаг 6
Наклоните корпус назад и положите его на заднюю панель. Это делается, чтобы карта не провисала при извлечении.
Шаг 7

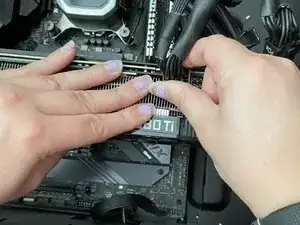

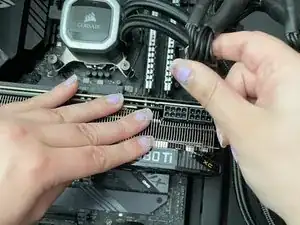

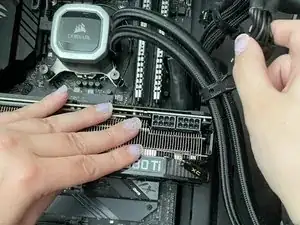

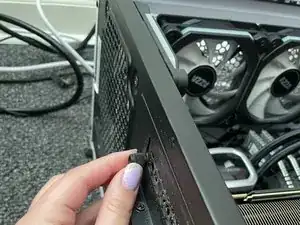

Отсоедините питание от видеокарты. Нажмите фиксатор на разъёме и потяните кабель вверх.
Шаг 8

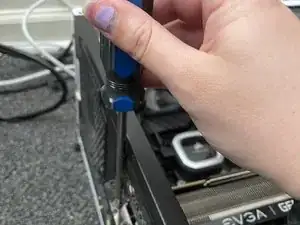

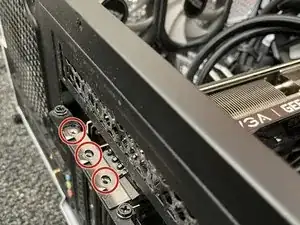

Снимите три винта 6,3 мм, фиксирующие карту, расположенные слева в корпусе, используя крестообразную отвертку Phillips #2.
Шаг 9

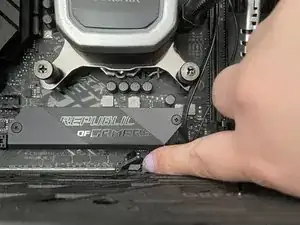

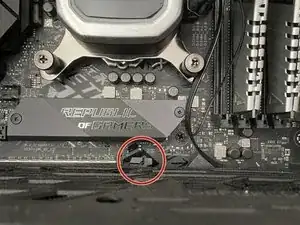

Нажмите вниз защёлку на материнской плате, обведённую красным.
Шаг 10

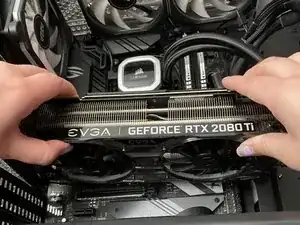

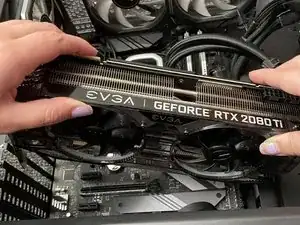

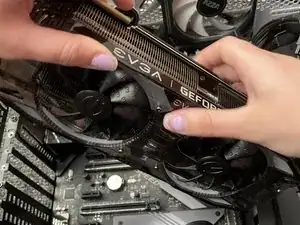

Осторожно возьмите старую видеокарту двумя руками и выньте её из корпуса.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
