Замена Центрального Процессора (ЦП) Commodore 64

Центральный процессор (ЦП) или микро процессор (МП) — это 8-битный процессор для Commodore 64.

Шаг 1

1. Удалите три винта с головкой ph2 длиной 6,75 мм из корпуса

2. Разъедините корпус C64, потянув его к себе

Не тяните слишком сильно, чтобы не сломать крепления.

1. Отключите многокрасные проводные жгуты от материнской платы.

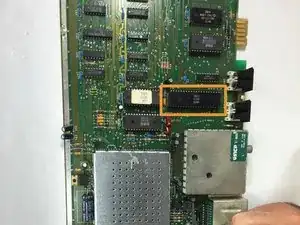

Найдите чип ЦП, который помечен как 'MOS 6510 3782'

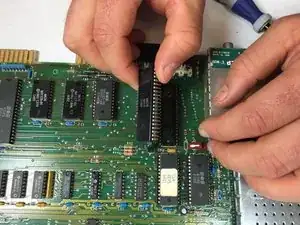

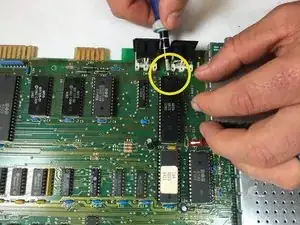

3. Ослабьте чип ЦП с помощью крестовой отвертки. Затем с помощью руки приподнимите чип ЦП с материнской платы.

Для повторной сборки вашего устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
