Замена SSD‑накопителя M.2

Выключите компьютер, если он включён.

Отсоедините все кабели с задней и передней панелей компьютера.

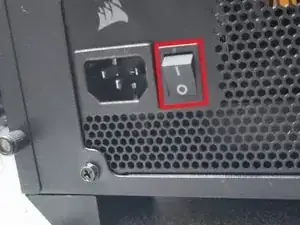

Обязательно выключите блок питания, установив переключатель в положение «O».

Снимите боковую панель, чтобы получить доступ к внутренней части компьютера. Чтобы снять боковую панель, (если не указано иное ниже) необходимо открутить винты на задней панели корпуса, затем сдвинуть панель и снять её.

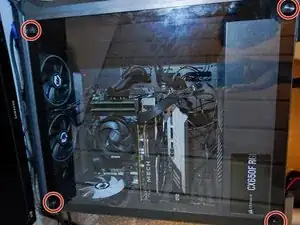

В моём случае, в корпусе DarkWitcher от Empire Gaming, мне нужно открутить 4 винта, чтобы поднять и снять боковую панель.

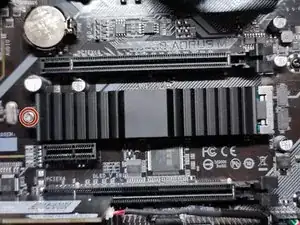

Найдите разъём M.2 на вашей материнской плате. Если вы не видите его, он может быть скрыт под видеокартой — проверьте руководство материнской платы, чтобы найти его расположение.

Если разъём M.2 доступен без снятия видеокарты, можно немедленно перейти к шагу 6.

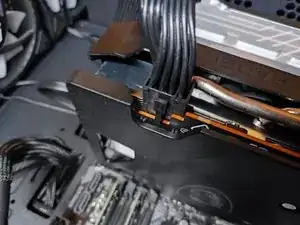

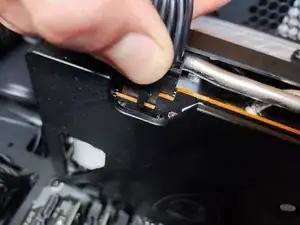

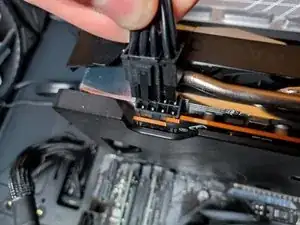

В противном случае отключите кабель питания от видеокарты, отжав защёлку на разъёме, и снимите кабель.

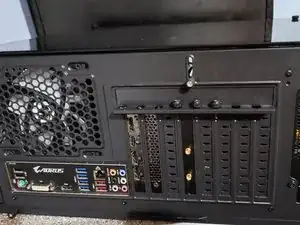

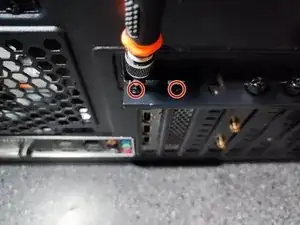

Отверните винты, фиксирующие видеокарту.

Нажмите на защёлку справа от слота PCIe.

Снимите видеокарту, аккуратно приподняв её. Для этого можно использовать пластиковую лопатку.

Если на вашем накопителе нет радиатора, можно переходить к следующему шагу.

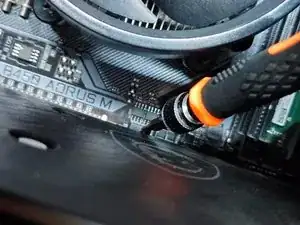

Если радиатор имеется, отвинтите винт, фиксирующий радиатор.

Затем снимите радиатор, приподняв его.

Теплопроводящая прокладка, приклеенная к радиатору, может немного прилипнуть к SSD, не бойтесь её приподнять.

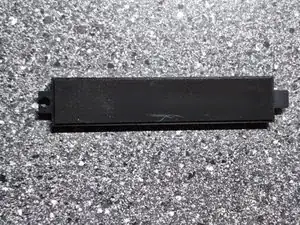

Поместите радиатор на противоположную сторону от той, к которой приклеена теплопроводящая прокладка.

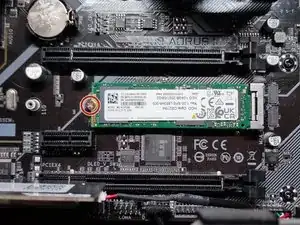

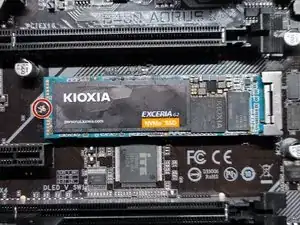

Отвинтите винт, фиксирующий накопитель.

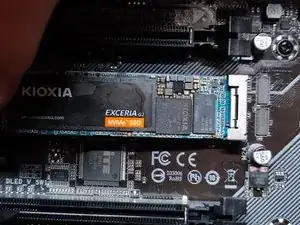

После удаления винта накопитель приподнимется.

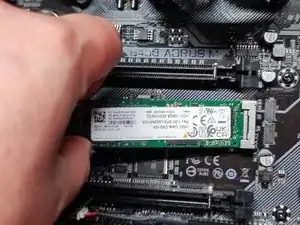

Потяните накопитель влево, чтобы извлечь его из разъёма.

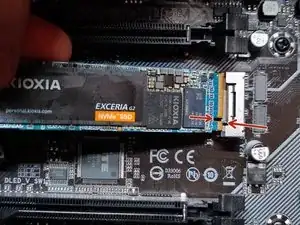

Совместите вырез на разъёме с вырезом на накопителе.

Вставьте новый накопитель в разъём.

Небольшим нажатием зафиксируйте диск. Совместите полуокружность в конце диска с отверстием для винта.

Прикрутите винт.
