Удаление клавиши Shift-Lock Commodore 64

Настольные ПК

Commodore 64, также известный как C64, C-64, C=64 или иногда CBM 64 или VIC-64, является 8-битным домашним компьютером, представленным в январе 1982 года компанией Commodore International.

Шаг 1

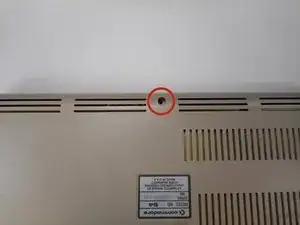

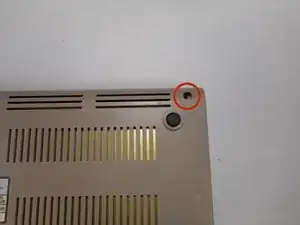

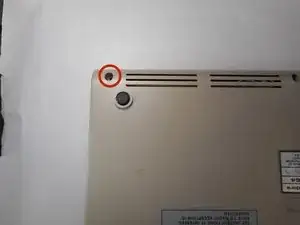

1. Удалите три винта ph2 размером 6.75 мм из корпуса.

Шаг 2

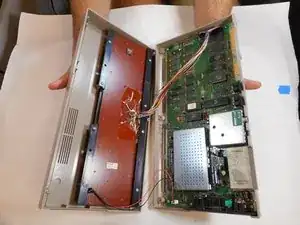

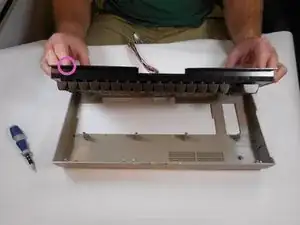

2. Разъедините корпус C64, потянув его к себе.

Не тяните слишком сильно, чтобы не сломать защелки.

Шаг 3

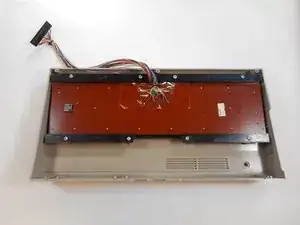

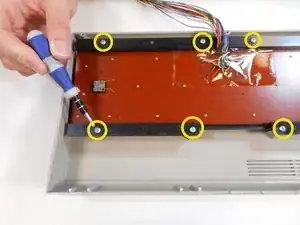

3. Удалите восемь винтов ph2 размером 6.75 мм, чтобы отсоединить верхнюю панель клавиатуры от переднего корпуса. (Два оставшихся винта на правой стороне.)

Шаг 4

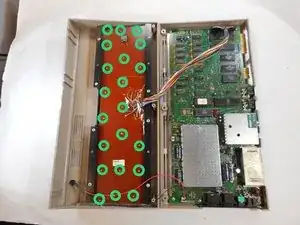

4. Удалите двадцать три винта ph2 размером 3.38 мм с задней стороны клавиатуры.

Шаг 5

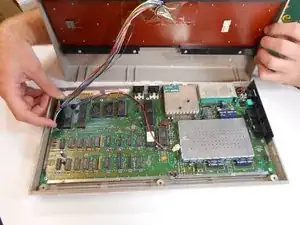

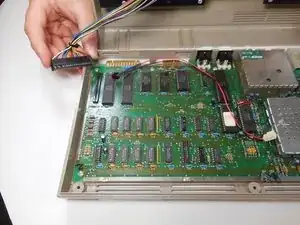

5. Отсоедините многокрасочные жгуты проводов, подключенные к материнской плате.

Шаг 6

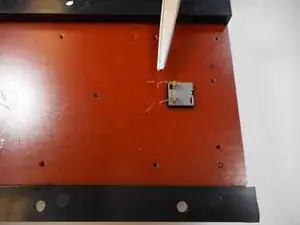

6. Далее аккуратно обрежьте два тонких провода, соединяющие клавишу Shift/Lock с клавиатурой.

Шаг 7

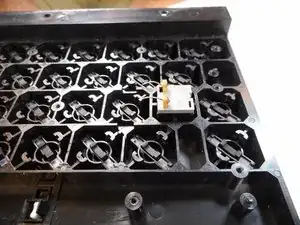

7. Переверните клавиатуру лицевой стороной вниз и выдавите клавишу Shift-Lock с обратной стороны клавиатуры.

Шаг 8

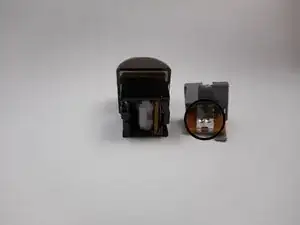

8. Вы можете удалить элемент схемы (серый элемент, прикрепленный к пружине клавиши Shift-Lock), слегка отогнув его зажим и извлекая его из кнопки Shift-Lock.

* Снимите кнопку клавиши Shift с пружины, используя любую отвертку Philips, чтобы поддеть ее и снять с пружины.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обратном

Перевод руководства с ifixit.com
