Замена графического процессора
Это руководство описывает замену графического процессора на материнской плате B350M BAZOOKA. Для выполнения руководства не требуются специальные знания или навыки. Однако необходимо учитывать несколько моментов:
- Возможность разбить стеклянную переднюю панель.
- Возможность накопления статического электричества.
- Выключите настольный компьютер перед началом работы и аккуратно обращайтесь со всеми деталями.
Шаг 1
Обеспечьте чистое рабочее место.
Шаг 2

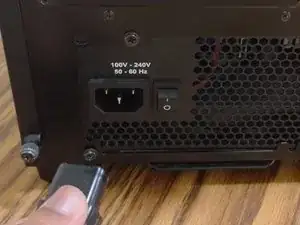

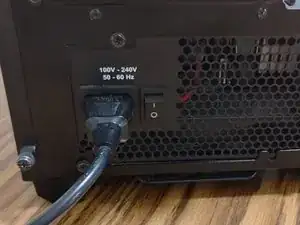

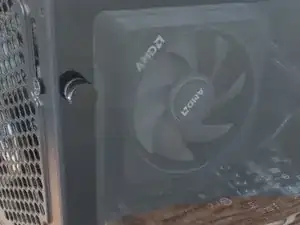

Выключите блок питания настольного компьютера.
Отключите компьютер от всех источников питания.
Шаг 3

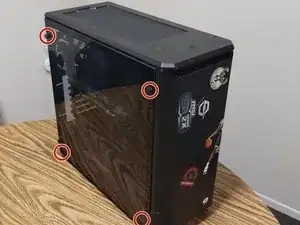

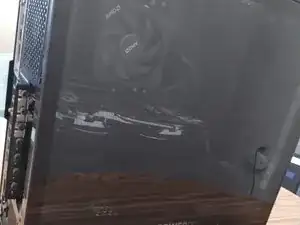

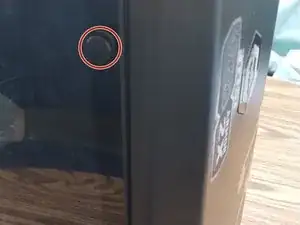

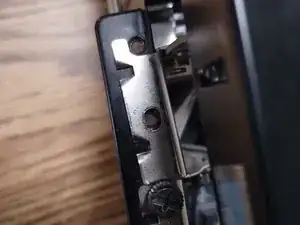

Снимите винты на боковой панели корпуса.
Типы винтов могут различаться в зависимости от корпуса.
Эти винты удерживают боковую панель, что обеспечивает циркуляцию воздуха внутри корпуса. Не потеряйте их.
Шаг 4

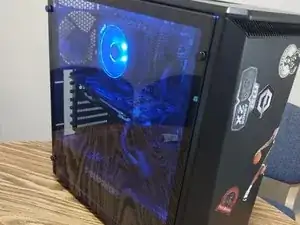

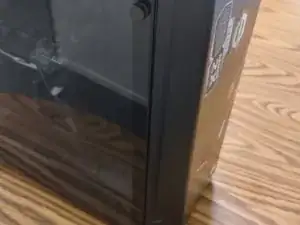

Осторожно снимите боковую панель, оттянув её от корпуса.
Шаг 5

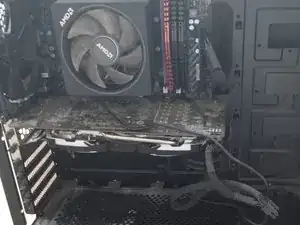

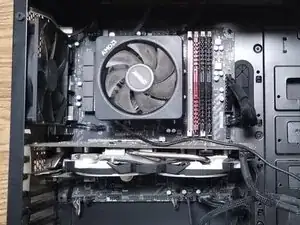

Положите компьютер горизонтально так, чтобы материнская плата была направлена вверх.
Шаг 6

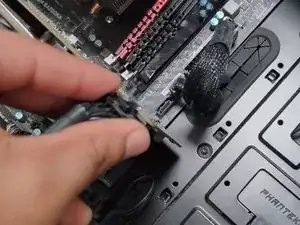

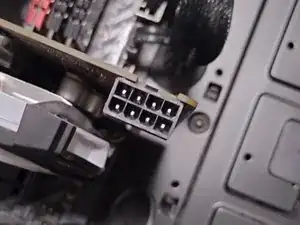

Отключите 8-контактный кабель PCI-E от графической карты.
Шаг 7

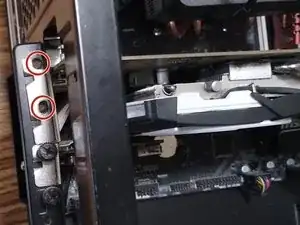

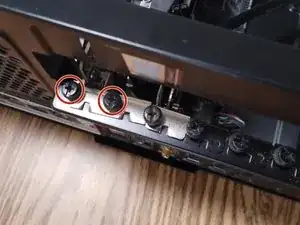

Удалите винты UTS 6-32 сбоку корпуса с помощью крестовой отвертки #0 или плоской отвертки.
Эти винты удерживают графическую карту. Не потеряйте их.
Шаг 8

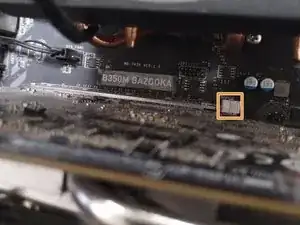

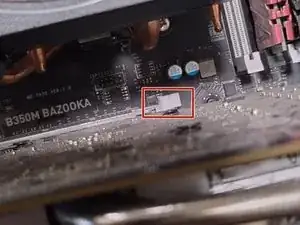

Осторожно нажмите вниз на правую сторону защёлки PCI-E до щелчка.
Щелчок означает, что графическая карта освобождена.
Шаг 9
Осторожно извлеките графическую карту из слота PCI-E.
Шаг 10

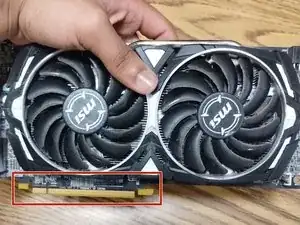

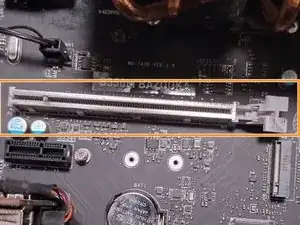

Совместите контакты новой графической карты с пустым слотом PCI-E.
Осторожно вставьте новую графическую карту в слот PCI-E до щелчка защёлки.
Шаг 11

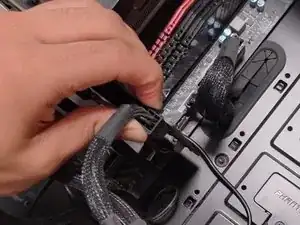

Осторожно подключите 8-контактный кабель PCI-E от блока питания к новой графической карте.
Шаг 12
Вверните винты UTS 6-32, удерживающие графическую карту, обратно с помощью крестовой отвертки #0.
Шаг 13
Осторожно установите боковую панель обратно на корпус.
Шаг 14
Закрутите винты боковой панели.
Шаг 15
Подключите компьютер обратно к источнику питания.
Включите блок питания настольного компьютера.
Если вентиляторы в нижней части графической карты не вращаются после включения компьютера, повторите процедуру. В противном случае начните устранение неполадок на предмет неисправной графической карты.
Перевод руководства с ifixit.com
