Замена предохранителя 3AG в Commodore 64
Предохранитель 3AG — это стеклянный предохранитель, предназначенный для разрыва электрической цепи, если ток превышает безопасные уровни в устройстве Commodore 64.
Шаг 1
1. Удалите три винта ph2 длиной 6.75 мм с корпуса.
Шаг 2

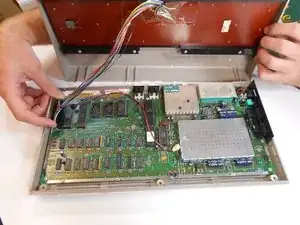

2. Разъедините корпус C64, поднимая верхнюю часть на себя.
Не тяните слишком сильно, чтобы не сломать защелки.
Шаг 3

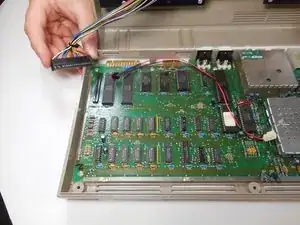

1. Отсоедините многокольоровые жгуты проводов, подключенные к материнской плате.
На этом изображении светодиод индикации питания (подключенный к черному и красному проводам) не закреплен на панели клавиатуры, у вас может быть иначе.
Шаг 4

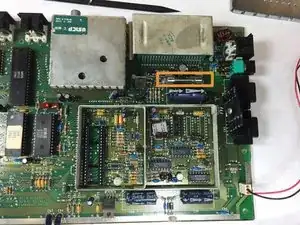

2. Найдите предохранитель 3AG, расположенный рядом с портами джойстика и выключателем питания.
Шаг 5

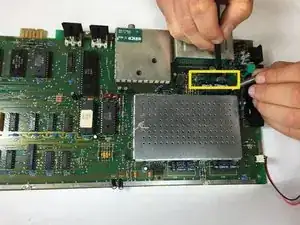

3. Используя лопатку iFixit, вытолкните предохранитель 3AG из крепления.
* Замените предохранитель 3AG, вставив новый предохранитель и позволив ему защелкнуться в креплении.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
