Замена процессора Asus ROG G20CB

Выверните оба винта с крестообразной шлицевой головкой 4,6 мм в верхней и нижней части корпуса.

Сдвиньте переднюю панель влево и аккуратно поднимите.

К панели подключён кабель. Обращайтесь с ним бережно и избегайте натяжения соединения.

Отключите кабель осторожно, потянув аккуратно с обеих сторон разъёма.

Снимите пять винтов с крестообразной шлицевой головкой 4,6 мм, удерживающих лоток вентиляторов, затем выньте лоток из корпуса.

Вентиляторы соединены тонким кабелем, будьте осторожны при удалении лотка.

Осторожно отключите два кабеля вентиляторов от материнской платы, вытягивая их строго вверх от основания разъёма.

Отверните шесть винтов с крестообразной шлицевой головкой 4,6 мм, крепящих вентиляторы к лотку вентиляторов.

Выверните винт с крестообразной шлицевой головкой 4,6 мм, который фиксирует оптический привод.

Выдавите оптический привод из шасси.

Отогните ленту на радиаторе и используйте длинную крестовую отвёртку, чтобы вывернуть четыре винта, фиксирующие радиатор.

Возле каждого винта есть номер; при снятии кулера ослабляйте винты в порядке убывания (4-3-2-1). При установке кулера затягивайте в порядке возрастания.

Выверните винт с крестообразной шлицевой головкой 4,6 мм с радиатора в верхней части корпуса.

Поднимите систему охлаждения процессора из корпуса.

Обязательно нанесите свежую термопасту перед повторной установкой кулера.

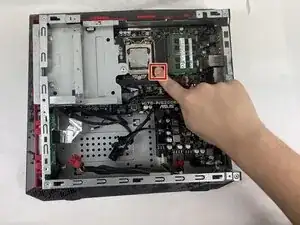

Найдите рычаг фиксатора сокета процессора рядом с процессором.

Опустите рычаг вниз и в сторону, затем поднимите его вверх, чтобы освободить крышку сокета.

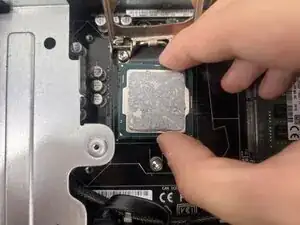

Осторожно поднимите процессор прямо вверх из сокета.

Держите процессор за края. Не прикасайтесь к контактам или ножкам с нижней стороны, чтобы избежать повреждений.

Совет по сборке: при установке нового процессора убедитесь, что золотой треугольник совмещён с белым кругом на материнской плате.
