Замена радиатора Asus Zen AiO Pro Z240IC

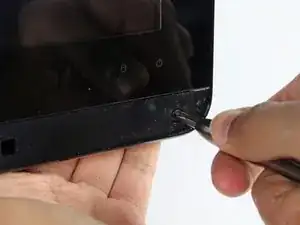

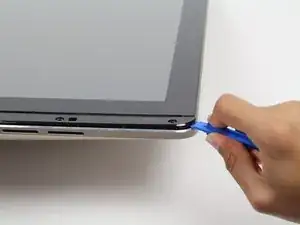

Используйте пластиковый инструмент для открытия, чтобы поддеть черную пластиковую полоску внизу экрана, пошатывая инструмент между полоской и экраном.

Полоска удерживается на месте клеем. При отлистывании полоски вы можете услышать потрескивание.

Медленно ведите инструмент вдоль основания экрана, отгибая черную полоску, пока не дойдете до противоположного края экрана.

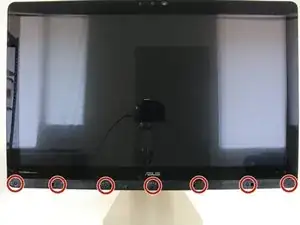

Используйте отвертку Phillips №1, чтобы выкрутить семь (7) винтов 4,8 мм из основания экрана.

Положите компьютер на спину, лицевой стороной вверх.

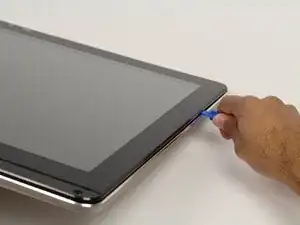

Зажмите пластиковый инструмент для открытия между экраном и рамкой алюминиевого корпуса компьютера.

Проводите инструментом вдоль всего края экрана с подъёмно-опускательным движением, чтобы ослабить крепление экрана в корпусе. Пока не поднимайте весь экран полностью от компьютера.

Экран удерживается пластиковыми защелками. При их ослаблении будет слышен щелчок.

При отстёгивании экранная сборка будет изгибаться. Не сгибайте экран слишком сильно — стекло может треснуть.

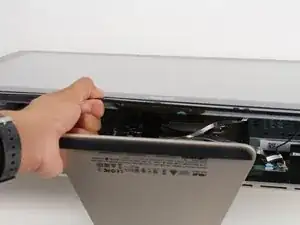

Поднимите экран от нижнего края примерно на 15 см. Подпереть его одной рукой.

Загляните внутрь компьютера и найдите пять (5) кабелей, которые соединяют встроенные компоненты экрана (камера, микрофон и т.п.) с остальной частью компьютера.

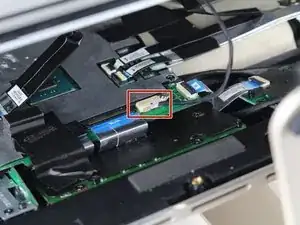

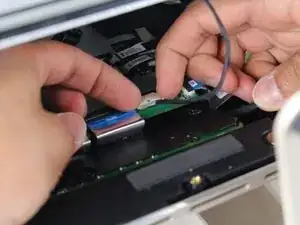

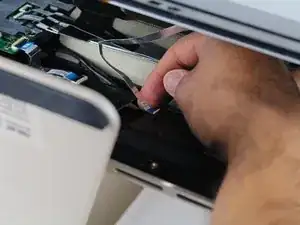

Снимите два (2) кабеля, подключенных к компьютеру белыми прямоугольными клеммами, потянув штекер прямо на себя.

Кабели и провода в этих шагах хрупкие; не тяните за отдельные провода, составляющие каждый кабель.

Поднимите пластиковые фиксирующие лепестки пальцем, которые удерживают оставшиеся три (3) ленточных кабеля.

Извлеките кабели из их разъемов, выскользнув они из коннекторов.

Черная линия на ленточных кабелях отмечает место подключения. При повторной установке вставьте кабель до этой линии, чтобы фиксирующий лепесток его закрыл.

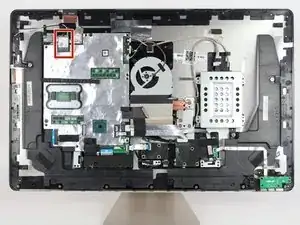

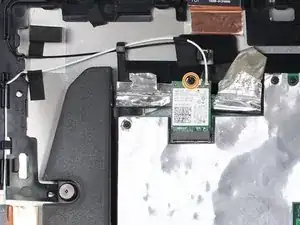

Найдите карту WLAN в верхнем левом углу компьютера.

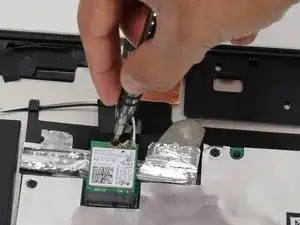

Используйте отвертку Phillips №1, чтобы выкрутить винт 3,2 мм в верхней части карты WLAN.

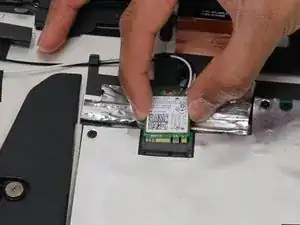

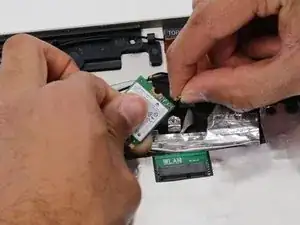

Выньте карту WLAN из её разъема.

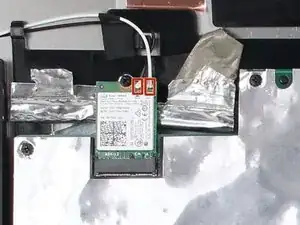

Снимите два антенных провода с карты WLAN, потянув вверх за коаксиальные разъемы.

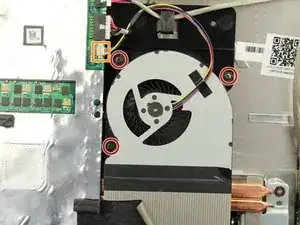

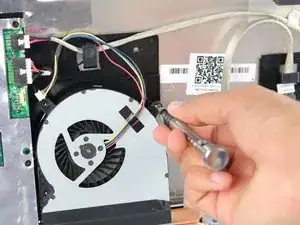

Используйте отвертку Phillips №0, чтобы выкрутить три (3) винта 4,8 мм из блока вентилятора.

Отсоедините кабель, соединяющий вентилятор с материнской платой, вытянув кабель из гнезда.

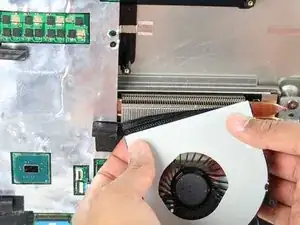

Снимите вентилятор, отлепив черную электрическую ленту, которая прижимает его к вентиляционным отверстиям радиатора.

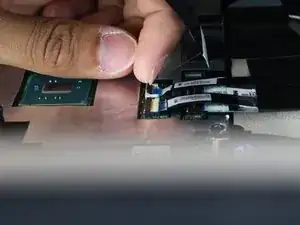

Снимите шесть (6) ленточных кабелей, поднимая пластиковые фиксирующие вкладки и затем выскальзывая кабели из гнезд.

Снимите ещё два (2) кабеля, потянув прямо на себя белые разъемы.

Один ленточный кабель скрыт под черной лентой.

Материнская плата чувствительна к статическому электричеству. Ограничьте контакт с поверхностью зеленой печатной платы и электрическими компонентами. При обращении держите плату за края.

Черные линии на ленточных кабелях отмечают область подключения. При повторной установке вставляйте кабели до этой линии, чтобы фиксирующая вкладка их закрывала.

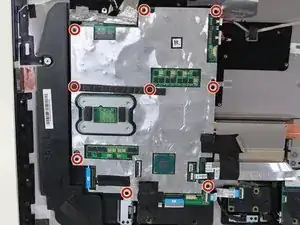

Используйте отвертку Phillips №1, чтобы выкрутить девять (9) винтов 3,2 мм с материнской платы.

Два винта возле середины платы скрыты под прокладкой.

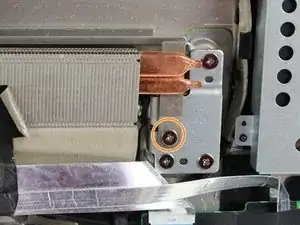

Используйте отвертку Phillips №1, чтобы выкрутить один (1) винт 4,8 мм непосредственно под медным каналом радиатора.

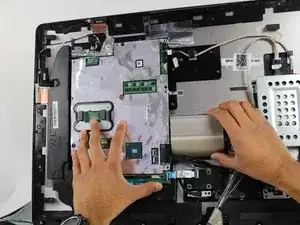

Поднимите материнскую плату только настолько, чтобы отсоединить её от пластиковых штырей, удерживающих её на месте.

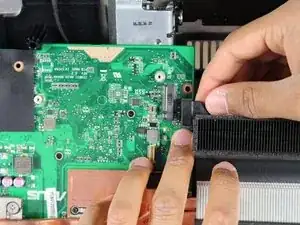

Поверните материнскую плату к себе, поддерживая радиатор, поворачивая его по нижнему краю.

Снимите SATA-кабель на противоположной стороне материнской платы, потянув его прямо вверх от платы.

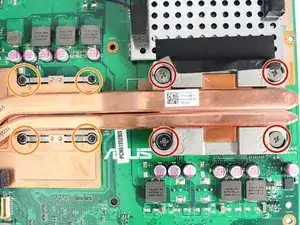

Используйте отвертку Phillips #1, чтобы равномерно ослабить четыре (4) крупных серебристых винта в порядке номеров, выгравированных рядом с каждым винтом.

Используйте отвертку Phillips #0, чтобы равномерно ослабить другие четыре (4) винта 2,4 мм в порядке, выгравированном на медной пластине рядом с каждым винтом.

Повторяйте последние два пункта до тех пор, пока все крупные серебристые винты не начнут щелкать и винты 2 мм не будут удалены.

Серебристые винты нельзя полностью вывернуть.

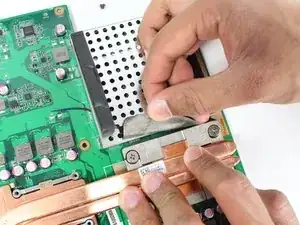

Отклейте черную ленту между экраном оперативной памяти и радиатором.

При повторном присоединении радиатора к плате затягивайте винты по чуть-чуть, в том же порядке, и переходите по кругу, пока все они не будут прикручены до плотного сопряжения.

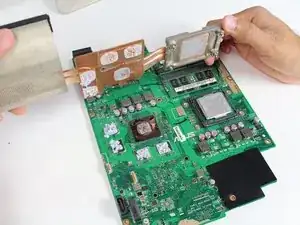

Снимите радиатор, поднимая его вверх.

При сборке используйте новый слой термопасты. Ознакомьтесь со следующим руководством: Как нанести термопасту
