Замена динамиков ASUS Portable AiO PT2001

Снимите серую защитную накладку внизу ПК, нажав на неё и оттянув.

Поднимите шарнир и снимите серые резиновые заглушки по обе стороны от информации о модели ПК.

Удалите два винта Phillips #1 длиной 7,62 мм под резиновыми заглушками под шарниром и четыре винта Phillips #1 длиной 7,62 мм в местах, где была снята защитная накладка.

Удалите два винта Phillips #1 длиной 4,74 мм под шарниром (рядом с шарнирными соединениями) и один винт Phillips #1 длиной 4,74 мм под ручкой.

Используйте 1–2 пластмассовых инструмента для открывания или нейлоновые лопатки, чтобы аккуратно поддеть заднюю панель.

Рекомендуем начинать поддевание панели там, где была снята защитная накладка.

При поддевании задней панели будут слышны громкие щелчки. Это звук защёлок, удерживающих панель на корпусе ПК.

Чрезмерная сила при поддевании может сломать защёлки, удерживающие заднюю панель, и повредить порты на боковой части ПК.

Отключите три кабеля, соединяющие порты на задней панели с материнской платой.

Поднимите фиксатор, удерживающий две ленточные шлейфы, с помощью пластмассового инструмента для открывания и выньте шлейфы.

Аккуратно пошевелите третий разъём и выведите его из гнезда.

Два встроенных динамика расположены у боков устройства, материнская плата — между ними.

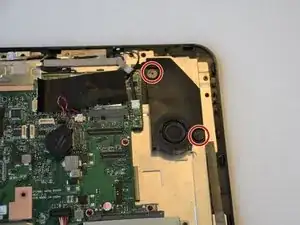

Снимите по два винта Phillips #1 длиной 2,35 мм с каждого динамика.

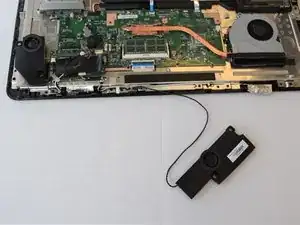

Два динамика соединены между собой проводом, продетым вдоль боковой части корпуса. Аккуратно вытяните провод.

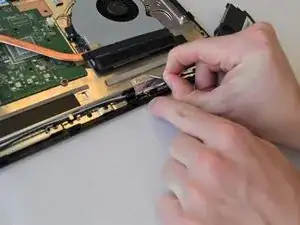

Провод закреплён под двумя кусками ленты вместе с несколькими другими проводами. Убедитесь, что вы извлекаете только провод, соединяющий динамики.

Помните, что при установке проводов потребуется снова закрепить ленту. Будьте осторожны, чтобы не порвать ленту при её отлипании.

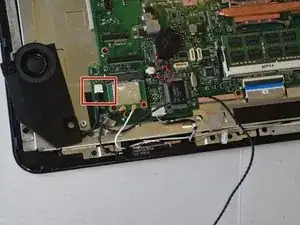

Вытащите из материнской платы штекер провода, соединённого с динамиком.
