Замена материнской платы ASUS Portable AiO PT2001

Снимите серую защитную накладку внизу ПК, нажав на неё и оттянув.

Поднимите шарнир и снимите серые резиновые заглушки по обеим сторонам от информации о модели ПК.

Удалите два винта Phillips #1 длиной 7,62 мм под резиновыми заглушками под шарниром и четыре винта Phillips #1 длиной 7,62 мм в тех местах, где была снята защитная накладка.

Удалите два винта Phillips #1 длиной 4,74 мм под шарниром (возле соединений шарнира) и один винт Phillips #1 длиной 4,74 мм под ручкой.

Используйте 1–2 пластиковых приспособления для вскрытия или нейлоновые лопатки, чтобы крепко отжать заднюю панель.

Рекомендуем начинать отжатие панели в месте, где была снята защитная накладка.

Отжатие задней панели сопровождается громкими щелчками — это звук защёлок, которые отщёлкиваются от корпуса.

Избыточная сила при отжатии может сломать защёлки задней панели и повредить порты на боковой стороне устройства.

Отключите три кабеля, соединяющие порты на задней панели с материнской платой.

Поднимите фиксатор, удерживающий два ленточных кабеля, пластиковой лопаткой и выньте кабели.

Аккуратно покачивайте третий разъём, чтобы вынуть его из гнезда.

Снимите ленту, прикрепляющую металлический кожух к радиатору.

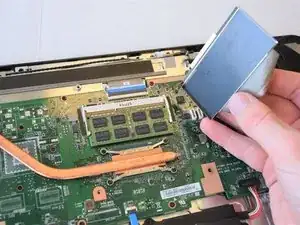

Поднимите металлический кожух и снимите его с материнской платы.

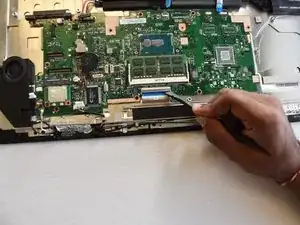

Разведите "челюсти" белой пластиковой рамки. Это выдвинет переднюю часть оперативной памяти.

Аккуратно приподнимите передний край планки памяти.

Выньте планку памяти, потянув её вверх и наружу.

Беспроводной модуль находится в углу материнской платы рядом с динамиком. Снимите чёрную ленту, чтобы открыть модуль.

Отверткой Phillips #1 удалите винт 3,5 мм, фиксирующий беспроводной модуль.

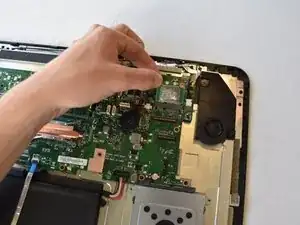

Снимите разъёмы, потянув их строго вверх за концы.

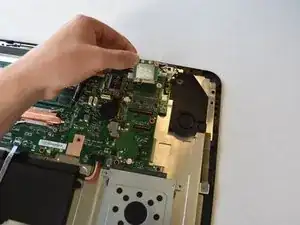

Выньте беспроводной модуль из корпуса, поднимая его вверх, затем вытягивая наружу.

Беспроводной модуль хрупкий. Будьте осторожны при извлечении из корпуса.

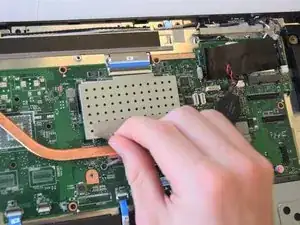

Снимите ленту, прикреплённую к радиатору и металлическому кожуху.

Снимите металлический кожух.

Удалите четыре винта Phillips #1 длиной 3,0 мм, крепящие радиатор к материнской плате.

Удалите три винта Phillips #1 длиной 4,0 мм, фиксирующие вентилятор в устройстве.

Снимите узел радиатора с вентилятором с устройства.

При установке радиатора обратно нанесите термопасту на его основание в месте контакта с материнской платой.

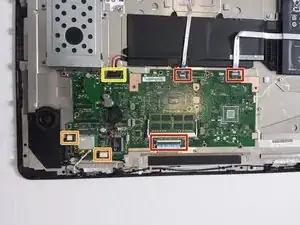

Поднимите фиксатор и отсоедините три кабеля с помощью нейлоновой лопатки.

Отсоедините ещё два кабеля, оттянув их назад с помощью нейлоновой лопатки.

Отсоедините кабель батареи, потянув вверх за чёрный разъём.

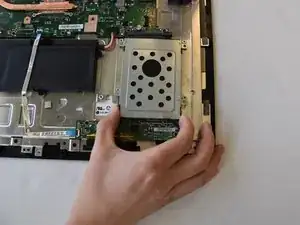

Отверткой Phillips #1 удалите четыре винта длиной 5 мм, которые удерживают корпус жёсткого диска в ПК.

Отведите жёсткий диск от материнской платы и отложите в сторону.

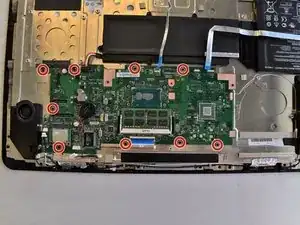

Отверткой Phillips #1 удалите девять винтов длиной 3,5 мм, расположенных по бокам материнской платы.

Винты обозначены белыми треугольниками.

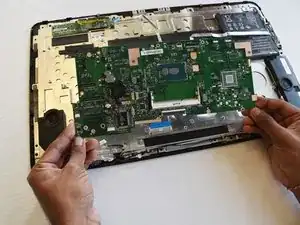

Поднимите материнскую плату со стоек материнской платы.

Запоминание расположения стоек облегчит установку материнской платы при обратной сборке.
