Замена разъёма Ethernet/LAN в Asus Zen AiO Pro Z240IC

Используйте пластиковый инструмент для вскрытия, чтобы поддеть чёрную пластиковую полоску внизу экрана, продвигая инструмент между полоской и экраном.

Полоска удерживается клеем. При отрыве полоски может раздаваться треск.

Медленно проводите инструментом вдоль основания экрана, отгибая чёрную полоску, пока не достигнете противоположного конца экрана.

Отверткой Phillips #1 отвёрните семь (7) винтов длиной 4,8 мм в основании экрана.

Положите компьютер на спину, экраном вверх.

Вставьте пластиковый инструмент для вскрытия между экраном и рамкой алюминиевого корпуса компьютера.

Перемещайте инструмент вдоль всего края экрана вверх‑вниз, чтобы ослабить крепление экрана к корпусу. Пока не снимайте экран полностью с компьютера.

Экран удерживается пластиковыми защёлками. При их освобождении будет слышен щелчок.

При отщёлкивании экранный блок будет изгибаться. Не перегибайте экран слишком сильно — стекло может разбиться.

Поднимите экран от нижнего края примерно на 15 см. Подперите его одной рукой.

Загляните внутрь корпуса и найдите пять (5) кабелей, которые соединяют встроенные компоненты экрана (камера, микрофон и т. п.) с остальными частями компьютера.

Снимите два (2) кабеля, подключённые к компьютеру белыми прямоугольными разъёмами, потянув штекер прямо наружу.

Кабели и провода в этих шагах хрупкие; не тяните за отдельные провода, составляющие кабель.

Поднимите пластиковые фиксирующие язычки пальцем, удерживающие оставшиеся три (3) ленточных кабеля.

Снимите кабели с клемм, выдвинув их из разъёмов.

Чёрная линия на ленточных кабелях отмечает область подключения. При установке вставляйте кабель до этой линии, чтобы фиксирующая язычок накрывал её.

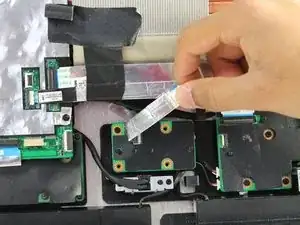

Отключите ленточный кабель со стороны, где указано «MB», подняв чёрный фиксирующий язычок и вытянув кабель из его разъёма.

Чёрная линия на ленточном кабеле отмечает область подключения. При установке вставляйте кабель до этой линии, чтобы фиксирующая язычок накрывал её.

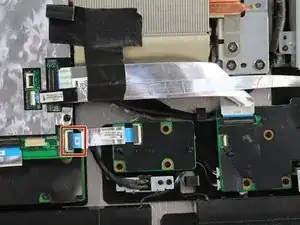

Удалите четыре (4) винта длиной 3,2 мм отвёрткой Phillips #1.

Один винт скрыт под ленточным кабелем.

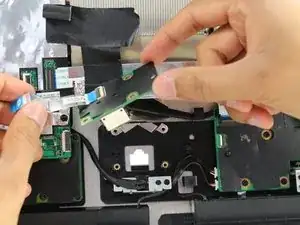

Осторожно приподнимите плату вверх, чтобы извлечь её из основания компьютера.
