Замена USB и HDMI портов в Asus Zen AiO Pro Z240IC

Используйте пластиковый инструмент для вскрытия, чтобы поддеть черную пластиковую полосу внизу экрана, встряхивая инструмент между полосой и экраном.

Полоса удерживается на месте при помощи клея. При отрыве полосы вы можете услышать хруст.

Медленно перемещайте инструмент вдоль основания экрана, отрывая черную полосу, пока не дойдете до противоположного конца экрана.

Используйте отвертку Phillips #1, чтобы выкрутить семь (7) винтов 4.8 мм из основания экрана.

Положите компьютер на спину экраном вверх.

Вставьте пластиковый инструмент для вскрытия между экраном и рамкой (безелем) алюминиевого корпуса компьютера.

Перемещайте инструмент вдоль всего края экрана движением вверх-вниз, чтобы ослабить экран от корпуса. Пока не отрывайте экран полностью от компьютера.

Экран удерживается пластмассовыми защелками. При их освобождении слышен щелкающий звук.

Сборка экрана будет изгибаться при поддевании. Не сгибайте экран слишком сильно, чтобы стекло не разбилось.

Поднимите экран от нижнего края примерно на 15 см. Поддерживайте его одной рукой.

Загляните внутрь компьютера и найдите пять (5) кабелей, которые соединяют встроенные компоненты экрана (камера, микрофон и т. д.) с остальной частью компьютера.

Снимите два (2) кабеля, подключенные к компьютеру белыми прямоугольными разъемами, потянув штекер прямо наружу.

Кабели и провода в этих шагах хрупкие; не тяните за отдельные жилы внутри каждого кабеля.

Поднимите пластмассовые фиксирующие язычки пальцем, которые удерживают оставшиеся три (3) ленточных кабеля на месте.

Снимите кабели с разъемов, вытянув их из коннекторов.

Черная линия на ленточных кабелях отмечает область соединения. При повторной установке вставьте кабель до этой линии так, чтобы фиксирующий язычок прикрывал её.

Найдите WLAN-карту в верхнем левом углу компьютера.

Используйте отвертку Phillips #1, чтобы выкрутить винт 3.2 мм на верхней части WLAN-карты.

Выньте WLAN-карту из её сокета.

Снимите два антенных провода с WLAN-карты, потянув вверх за коаксиальные разъемы.

Используйте отвертку Phillips #0, чтобы выкрутить три (3) винта 4.8 мм из блока вентилятора.

Отсоедините кабель, соединяющий вентилятор с материнской платой, вытянув кабель из его разъёма.

Снимите вентилятор, отрывая черную изоленту, приклеивающую его к вентиляционным отверстиям радиатора.

Снимите шесть (6) ленточных кабелей, подняв пластиковые фиксирующие язычки и затем вытянув кабели из их разъёмов.

Снимите ещё два (2) кабеля, потянув прямо за белые разъёмы.

Один ленточный кабель скрыт под черной изолентой.

Материнская плата чувствительна к статическому электричеству. Ограничьте контакт с поверхностью зеленой печатной платы и электронными компонентами. При обращении держите плату за края.

Черные линии на ленточных кабелях отмечают область соединения. При повторной установке вставьте кабели до этой линии так, чтобы фиксирующий язычок прикрывал её.

Используйте отвертку Phillips #1, чтобы выкрутить девять (9) винтов 3.2 мм с материнской платы.

Два винта вблизи середины платы скрыты под амортизирующей прокладкой.

Используйте отвертку Phillips #1, чтобы выкрутить один (1) винт 4.8 мм прямо под медным теплоотводным каналом.

Поднимите материнскую плату настолько, чтобы освободить её с пластиковых направляющих, удерживающих её на месте.

Поверните материнскую плату на себя, поддерживая радиатор, опираясь на его нижний край.

Снимите SATA-кабель на противоположной стороне материнской платы, потянув его прямо вверх от платы.

Используйте отвертку Phillips #0, чтобы выкрутить пять (5) винтов 3.2 мм.

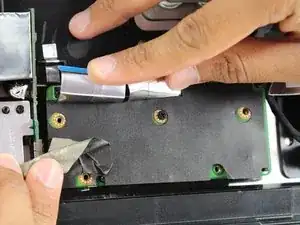

Два винта скрыты под ленточными кабелями и черной изолентой.

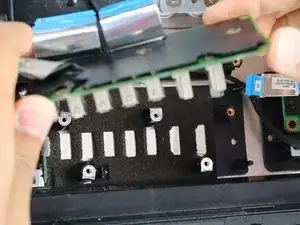

Снимите плату, подняв её вверх.
