Замена радиатора и вентилятора в ASUS Portable AiO PT2001

Снимите серую защитную накладку в нижней части компьютера, нажав на неё и потянув вниз.

Откиньте шарнир и снимите серые резиновые заглушки с обеих сторон информационной наклейки модели компьютера.

Выкрутите два винта длиной 7,62 мм с крестообразным шлицем №1 под резиновыми заглушками под шарниром и четыре винта длиной 7,62 мм с крестообразным шлицем №1 в местах, где была удалена защитная накладка.

Выкрутите два винта длиной 4,74 мм с крестообразным шлицем №1 под шарниром (рядом с шарнирными соединениями) и один винт длиной 4,74 мм с крестообразным шлицем №1 под ручкой.

Используйте 1–2 пластиковых инструмента для вскрытия или нейлоновых лопаток, чтобы аккуратно отогнуть заднюю панель.

Рекомендуется начинать отгибать панель в месте, откуда была удалена защитная накладка.

При отгибании задней панели будут слышны громкие щелчки. Это означает, что вы отсоединяете панель от корпуса компьютера.

Использование чрезмерного усилия при отгибании может привести к поломке фиксаторов задней панели и повреждению портов по бокам компьютера.

Отключите три кабеля, соединяющих порты задней панели с материнской платой.

Отогните фиксатор, удерживающий два ленточных кабеля, с помощью пластикового инструмента для вскрытия, и извлеките кабели.

Аккуратно покачайте третий разъём и извлеките его из гнезда.

Снимите ленту, прикреплённую к радиатору и металлическому корпусу.

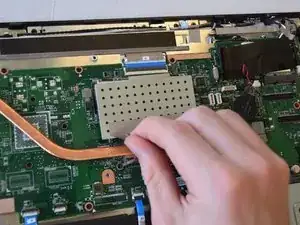

Поднимите металлический корпус и снимите его.

Выкрутите четыре винта длиной 3,0 мм с крестообразным шлицем №1, крепящих радиатор к материнской плате.

Выкрутите три винта длиной 4,0 мм с крестообразным шлицем №1, соединяющих вентилятор с устройством.

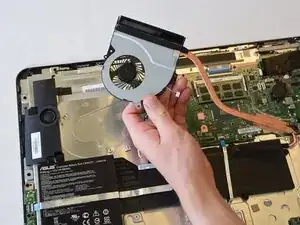

Поднимите и снимите сборку радиатора и вентилятора с устройства.

При установке радиатора обратно нанесите термопасту на нижнюю поверхность радиатора, где он соприкасается с материнской платой.
