Замена жёсткого диска ASUS Portable AiO PT2001
В этом руководстве мы заменим жёсткий диск. Единственные необходимые инструменты — отвёртка и лопатка/пластиковый инструмент для вскрытия.
Шаг 1

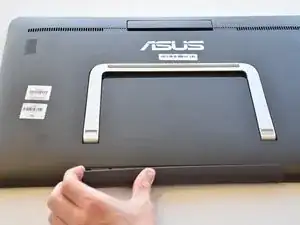

Снимите серую защитную накладку внизу ПК, нажав на неё и оттянув в сторону.

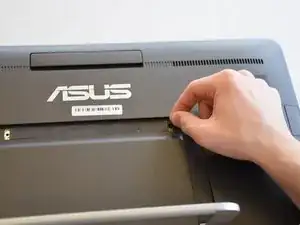

Поднимите петлю и снимите серые резиновые заглушки по обе стороны от информационной пластины с моделью устройства.

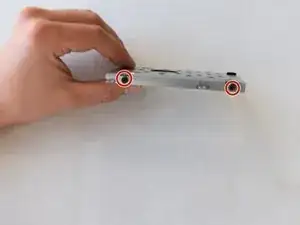

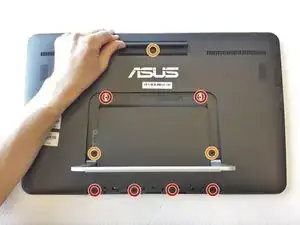

Выверните два винта Philips #1 длиной 7,62 мм, расположенных под резиновыми заглушками под петлёй, и четыре винта Philips #1 длиной 7,62 мм в тех местах, где была снята защитная накладка.
Выверните два винта Philips #1 длиной 4,74 мм под петлёй (ближе к шарнирам) и один винт Philips #1 длиной 4,74 мм под ручкой.
Шаг 2

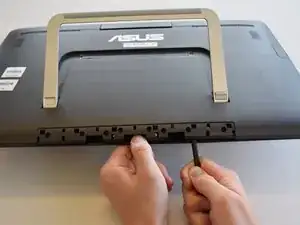

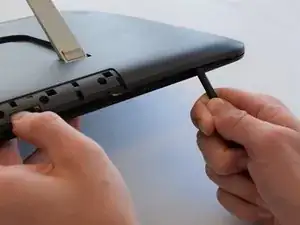

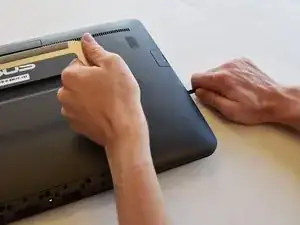

Используйте 1–2 пластиковых инструмента для вскрытия или нейлоновые лопатки, чтобы крепко поддеть заднюю крышку.
Рекомендуем начать поддевание крышки в месте, где была снята защитная накладка.
При поддевании задней крышки будут слышны громкие щелчки. Это звук защёлок, удерживающих крышку на корпусе ПК.
Чрезмерная сила при поддевании может сломать защёлки задней крышки и повредить порты на боковой стороне ПК.
Шаг 3

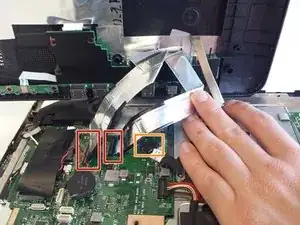

Отключите три кабеля, соединяющие порты задней панели с материнской платой.

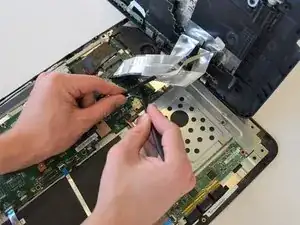

Поднимите фиксатор защёлки, удерживающий два ленточных кабеля, пластиковым инструментом для вскрытия и вытащите кабели.

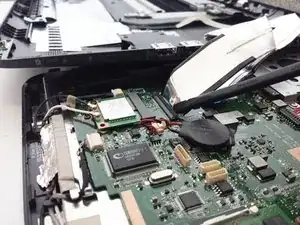

Осторожно покачивая, выньте третий разъём из гнезда.
Шаг 4

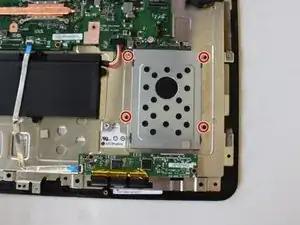

Выверните четыре винта Philips #1 длиной 5,0 мм на внешней крышке жёсткого диска.
Шаг 5
Аккуратно потяните жёсткий диск, чтобы отсоединить его от материнской платы.
Шаг 6
Выверните четыре винта Philips #1 длиной 3,5 мм по краям внешней крышки, по два с каждой стороны.
Шаг 7

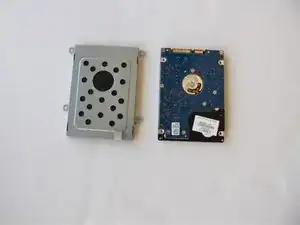

Отделите жёсткий диск от корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
