Замена видеокарты в Asus ROG G20CB
Asus ROG G20CB — это компактный игровой настольный компьютер с нестандартной системой охлаждения и специализированным расположением компонентов в корпусе. Замена видеокарты (GPU) может значительно повысить производительность, но из‑за малого форм‑фактора и уникальной внутренней конструкции это несколько сложнее, чем в обычном башенном корпусе. Это руководство шаг за шагом проведёт Вас через процесс.
Проверьте размер видеокарты: G20CB поддерживает компактные двухслотовые видеокарты (обычно длиной до 10,5 дюйма / 266 мм). Поддерживаются только 6‑контактные или 8‑контактные PCIe‑разъёмы питания.
Шаг 1
Отверните по одному филипсовскому винту 4,6 мм в верхней и нижней частях корпуса.
Шаг 2

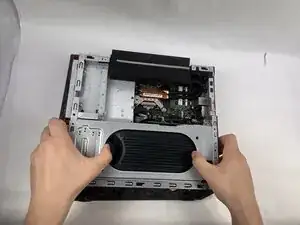

Сдвиньте переднюю панель влево и аккуратно поднимите.
К панели подключён кабель. Обращайтесь с ним осторожно и избегайте натяжения соединения.
Шаг 3

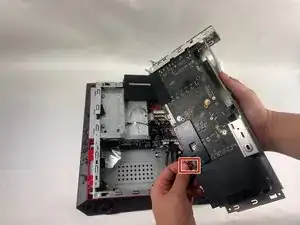

Отключите кабель, осторожно потянув с обеих сторон разъёма.
Шаг 4

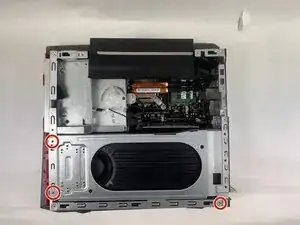

Снимите пять филипсовских винтов 4,6 мм, фиксирующих лоток вентиляторов, затем вытащите лоток из корпуса.
Вентиляторы соединены тонким кабелем — будьте осторожны при извлечении лотка.
Шаг 5
Осторожно отключите два кабеля вентиляторов от материнской платы, потянув прямо вверх от основания разъёма.
Шаг 6
Снимите шесть филипсовских винтов 4,6 мм, крепящих вентиляторы к лотку вентиляторов.
Шаг 7
Отверните три филипсовских винта 4,6 мм, крепящих кожух видеокарты.
Шаг 8
Выньте кожух видеокарты из корпуса.
Учитывайте наличие 8‑контактного кабеля питания, подключённого к видеокарте.
Шаг 9
Нажмите на защёлку на красном разъёме и решительно извлеките кабель из видеокарты.
Шаг 10

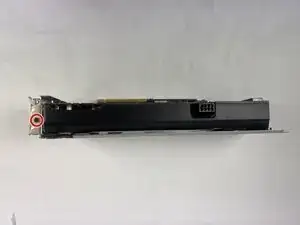

Отверните филипсовский винт 3,7 мм, фиксирующий видеокарту и её кожух.
Шаг 11
Вытяните видеокарту из кожуха.
Шаг 12
Одной рукой отведите вверх защёлку PCIe‑рейзера, другой рукой снимите его с видеокарты.
Этот рейзер потребуется для установки новой видеокарты в эту систему.
Заключение
Для сборки устройства снова выполните вышеуказанные шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
