Замена аккумулятора ASUS Portable AiO PT2001
Этот руководство показывает, как извлечь аккумулятор — один из наиболее важных компонентов устройства.
Шаг 1
Снимите серую защитную накладку в нижней части ПК, нажав на неё и оттянув.
Поднимите петлю и снимите серые резиновые заглушки по обе стороны от информации о модели ПК.
Снимите два винта Phillips #1 длиной 7,62 мм под резиновыми заглушками под петлёй и четыре винта Phillips #1 длиной 7,62 мм в местах, где была снята защитная накладка.
Снимите два винта Phillips #1 длиной 4,74 мм под петлёй (вблизи шарниров) и один винт Phillips #1 длиной 4,74 мм под ручкой.
Шаг 2
Используйте 1–2 пластиковых инструмента для вскрытия или нейлоновых лопаток, чтобы аккуратно отжать заднюю панель.
Рекомендуем начинать отжим панели в месте, где была снята защитная накладка.
Отжимание задней панели вызовет громкие щелчки — это звук защёлок, которые отсоединяются от корпуса ПК.
Чрезмерное усилие при отжатии может сломать защёлки задней панели и повредить порты на боковой стороне ПК.
Шаг 3

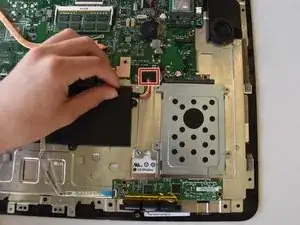

Отключите три кабеля, соединяющие порты на задней панели с материнской платой.
Поднимите фиксирующий зажим, удерживающий две ленточные шлейфы, пластиковым инструментом для вскрытия и вытащите шлейфы.
Осторожно покачайте третий разъём, чтобы вынуть его из гнезда.
Шаг 4

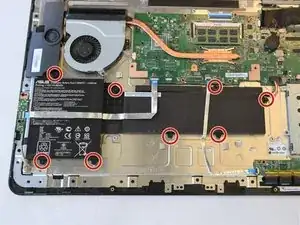

Снимите восемь винтов Phillips диаметром 3,5 мм, которые крепят аккумулятор.
Шаг 5

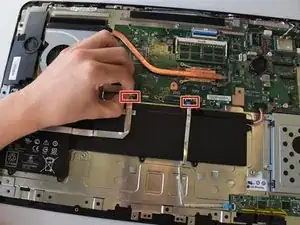

Отключите провода, потянув за язычок. Отключение этих проводов освободит место для удаления аккумулятора.
Шаг 6

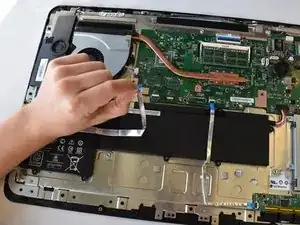

Отсоедините разъём аккумулятора от материнской платы.
Шаг 7

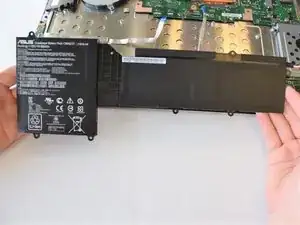

Выньте аккумулятор. Будьте осторожны, чтобы не повредить кабели сверху.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
