Замена беспроводной карты ASUS Portable AiO PT2001

Удалите серую защитную накладку в нижней части ПК, нажав на нее и потянув в сторону.

Поднимите шарнир и удалите серые резиновые вкладки по обе стороны от информации о модели ПК.

Удалите два винта Phillips #1 длиной 7.62 мм под резиновыми вкладками под шарниром и четыре винта Phillips #1 длиной 7.62 мм, где была удалена защитная накладка.

Удалите два винта Phillips #1 длиной 4.74 мм под шарниром (возле соединений шарнира) и один винт Phillips #1 длиной 4.74 мм под ручкой.

Используйте 1-2 пластиковых инструмента для открытия или нейлоновые лопатки, чтобы аккуратно приподнять заднюю панель.

Рекомендуем начинать приподнимать панель там, где была удалена защитная накладка.

При подъеме задней панели могут раздаваться громкие щелкающие звуки. Это просто звук защелок, которые удерживают заднюю панель, отщелкивающихся.

Применение избыточной силы при подъеме может сломать защелки, удерживающие заднюю панель, и повредить порты на боковой стороне ПК.

Отключите три кабеля, соединяющие порты задней панели с материнской платой.

Поднимите фиксирующий зажим, удерживающий два шлейфа, пластиковым инструментом для открытия и извлеките кабели.

Аккуратно покачайте третий разъем, чтобы извлечь его из гнезда.

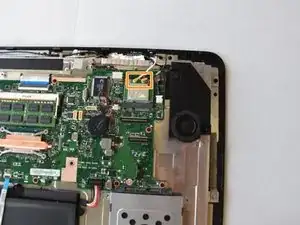

Беспроводная карта расположена на углу материнской платы рядом с динамиком. Удалите черную ленту, чтобы увидеть беспроводную карту.

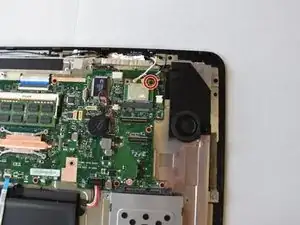

Удалите винт Phillips #1 диаметром 3.5 мм из беспроводной карты.

Удалите разъемы, потянув их вверх за концы.
