Замена GPU на материнской плате Deepcool Kendomen и MSI Z97 Gaming 5
Замена GPU необходима, когда ваш старый GPU устарел, поэтому мы покажем вам, как заменить его на новый, не требуя особых навыков.
Это простое пошаговое руководство по замене графического процессора (GPU), который установлен в Deepcool Kendomen, на материнской плате MSI Z97 Gaming 5.
- Перед использованием этого руководства, пожалуйста, убедитесь, что ваш новый GPU распакован и готов к установке.
- Пожалуйста, выключите ваш компьютер перед началом.
Вот руководство пользователя, выпущенное компанией Deepcool для Kendomen.
Шаг 1
Убедитесь, что ваш компьютер выключен перед началом!

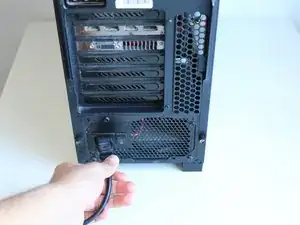

Отключите компьютер от электросети.
Поверните компьютер так, чтобы у вас был доступ к задней части устройства.
Шаг 2

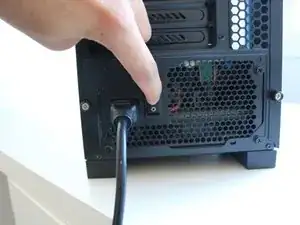

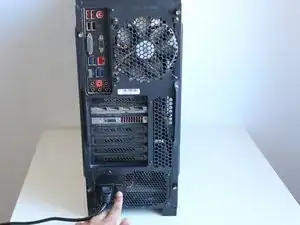

Выключите блок питания, чтобы предотвратить подачу электроэнергии.
Отключите ваш компьютер, чтобы предотвратить любую подачу электроэнергии.
Шаг 3

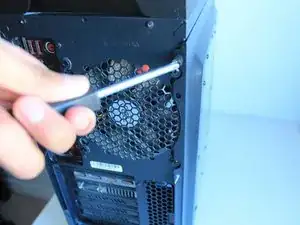

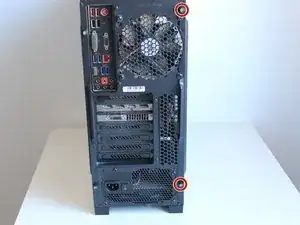

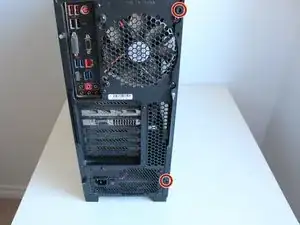

Используйте отвертку Phillips #0 для удаления двух винтов размером 15 мм с боковой стороны стеклянной панели и снимите панель.
Шаг 4

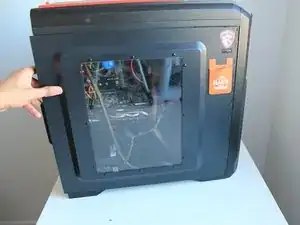

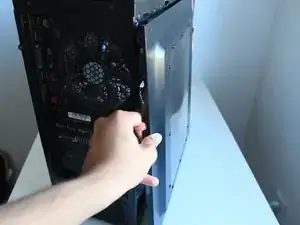

Аккуратно снимите стеклянную панель, сдвинув её к себе.
Панель содержит стекло, поэтому обращайтесь с ней осторожно!

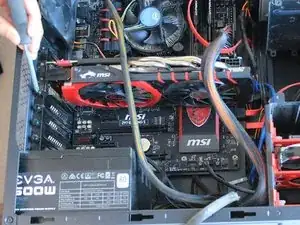

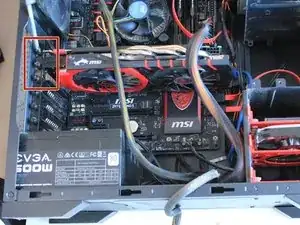

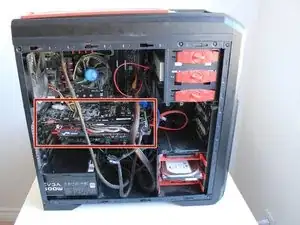

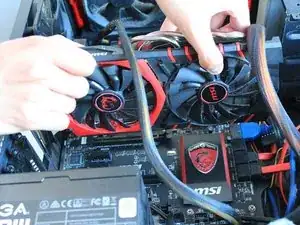

GPU выделен.

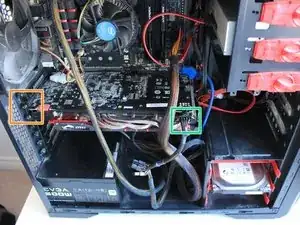

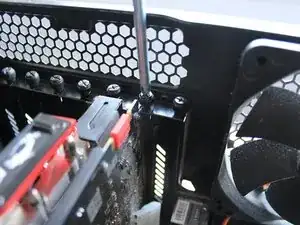

Используя отвертку Phillips #0, удалите три винта размером 14 мм, соединяющих GPU с корпусом.

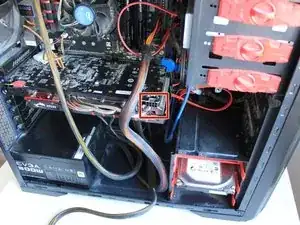

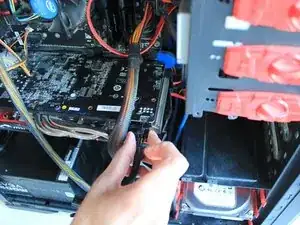

Отключите кабель питания от GPU.
Шаг 5

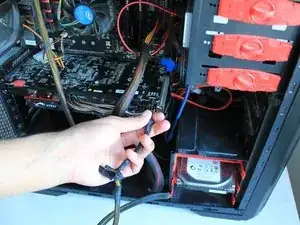

Отключите GPU от блока питания, так как нам нужно удалить все, что к нему подключено.
Шаг 6

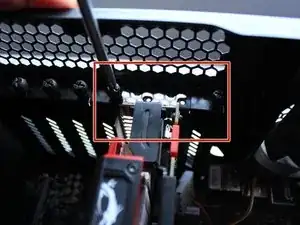

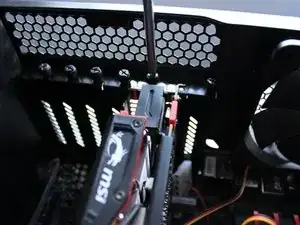

Используйте отвертку Phillips #0, чтобы удалить три винта размером 14 мм от GPU и материнской платы, чтобы мы смогли удалить GPU позже.
Шаг 7
Нажмите на вкладку, чтобы разблокировать GPU.
Вкладка разблокируется легко, поэтому не прикладывайте слишком много усилий.
Шаг 8

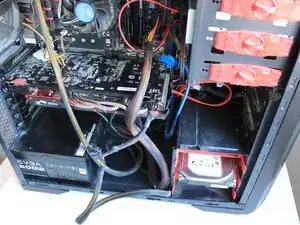

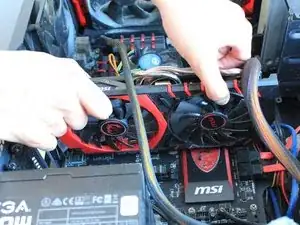

Осторожно вытащите старый GPU.
Слот PCI-E теперь пуст для нового GPU.
Шаг 9

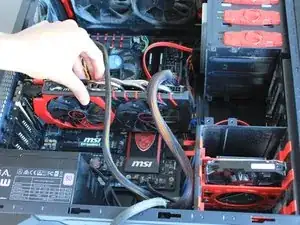

Совместите GPU со слотом PCI-E.
Вставьте GPU, убедитесь, что он правильно совмещён со слотом PCI-E и задней частью корпуса.
Вкладка щелкнет, когда вы вставите GPU.
Шаг 10
Укрепите три винта размером 14 мм, используя отвертку Phillips #0.
Шаг 11
Подключите 8-контактный кабель от блока питания к GPU, чтобы включить его при запуске.
Шаг 12
Верните стеклянную панель на место.
Шаг 13

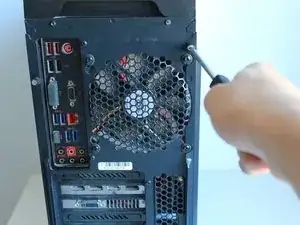

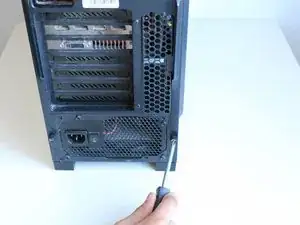

С помощью отвертки Phillips #0 закрутите два винта размером 15 мм обратно в корпус, чтобы зафиксировать панель на месте.
Шаг 14

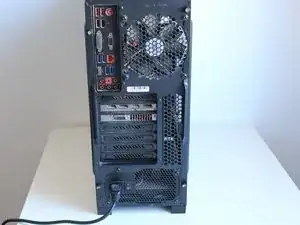

Подключите женскую часть кабеля питания к блоку питания.
Включите переключатель и запустите ваш ПК.
Заключение
Бренд или поколение GPU, который вы собираетесь установить, не имеет значения, если он помещается в слот PCI-E, расположенный на вашей материнской плате.
Перевод руководства с ifixit.com
